高溫介電溫譜測試相關原理及設備選型

高溫介電溫譜測試是一種重要的熱分析方法，它能夠測定材料在高溫下的介電性能，并對材料的結構與性質進行研究。下面就針對高溫介電溫譜測試展開詳細的解析。

一、測試方法

高溫介電溫譜測試是利用介電材料在不同溫度下的介電常數與介電損耗來研究其性質，在測試中一般使用高溫恒溫器與介電橋相結合的方式進行。

二、測試原理

采用高頻橋路原理進行高溫介電常數和介電損耗的測試，通過測試電容與電感在不同溫度下的變化來確定高溫下介電性質的變化規律。測試前需要將樣品置于恒溫器中加熱至目標溫度，通過測量電路的反應特性來計算材料的介電常數和介電損耗。

三、測試用途

1.了解材料介電性能隨溫度的變化規律。

2.研究材料結構與性質之間的關系。

3.評估材料的電學性能，并為其制備和應用提供科學依據。

四、測試對象

五、使用設備及相關參數：

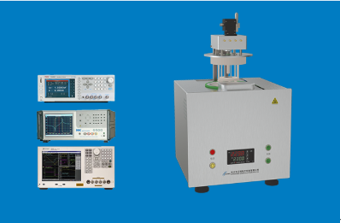

推薦使用GWJDN-1000型高溫介電測量系統（2022款）

關鍵詞：高溫介電，，1000度



GWJDN-1000型高溫介電測量系統（2022款）高溫介電測量系統應用于高溫環境下材料、器件的導電、介電特性測量與分析，通過配置不同的測試設備，完成不同參數的測試。是一款高溫介電測試系統。

1、測量以下參數隨溫度（T）、頻率、電平（V）、偏壓（Vi）的變化規律：

2、測量電容（C）、電感（L）、電阻（R）、電抗（X）、阻抗（Z）、相位角（￠）、電導（G）、電納（B）、導納（Y）、損耗因子（D）、品質因素（Q）等參數，

3、同時計算獲得反應材料導電、介電性能的復介電常數（εr）和介質損耗（D）參數。

4、可測試低溫環境下材料、器件的介電性能

5、可以根據用戶需求，定制開發居里溫度點Tc、機電耦合系數Kp、機械品質因素Qm及磁導率μ等參數的測量與分析。系統集低溫環境、溫度控制、樣品安裝于一體；具有體積小、操作簡單控溫精度高等特點。

二、主要技術參數：

1、溫度范圍      室溫-1000。C

2、測溫精度      0.1。C

3、升溫速度      1—20。C/min

4、控溫模式      程序控制，提供常溫、變溫、恒溫、升溫、降溫等多種組合方式

5、通訊接口      RS-485

6、溫度范圍      0—600℃，0—800℃，0—1000℃，

7、測試頻率      200Hz—50MHz

8、電極材質      鉑銥合金

9、上電極   直徑1.6mm球頭電極，引線帶同軸屏蔽層

10、下電極 直徑26.8mm平面電極，引線帶同軸屏蔽層

11、保護電極    帶保護電極，消除寄生電容、邊界電容對測試的影響

12、電極干擾屏蔽   電極引線帶同軸屏蔽，樣品平臺帶屏蔽罩

13、夾具升降控制   帶程序和手動控制，可換夾具的電動升降裝置

14、熱電偶 熱電偶探頭與樣品平臺為同一熱沉，測控溫度與樣品溫度保持一致

15、無電極樣品尺寸      直徑小于40mm，厚度小于8mm

16、帶電極樣品尺寸      直徑小于26mm，厚度小于8mm

17、軟件功能：自動分析數據，可以分類保存，樣品和測量方案結合在一起，生成系統所需的實驗方案，輸出TXT、XLS、BMP等格式文件

18、測量方案    提供靈活、豐富的測試設置功能，包括頻率譜、阻抗譜、介電譜及其組合

19、接口方式：包括Keysight\WayneKerr\Tonghui等多種LCR接口，

20、外形尺寸    L360mm*W370mm*H510mm

21、凈   重          22KG

高溫介電常數測試適用于固態、液態或半固態材料，包括無機物、有機物和復合材料等。但需要注意的是，測試需要在材料熱穩定性范圍內進行，以免對樣品造成熱損傷。

五、測試注意事項

1.測試前應對樣品進行預處理，如清洗、干燥等。

2.測試時應控制溫度升降速度，以免影響測試精度。

3.測試過程中需定期檢查設備狀態，確保測試數據準確可靠。

4.測試后要及時清理設備，并進行數據處理和分析。

綜上所述，高溫介電溫譜測試是一種重要的熱分析方法，它能夠研究材料在高溫下的介電性能，為材料的結構與性質研究提供科學依據，具有重要的應用價值。 GWJDN-1000
