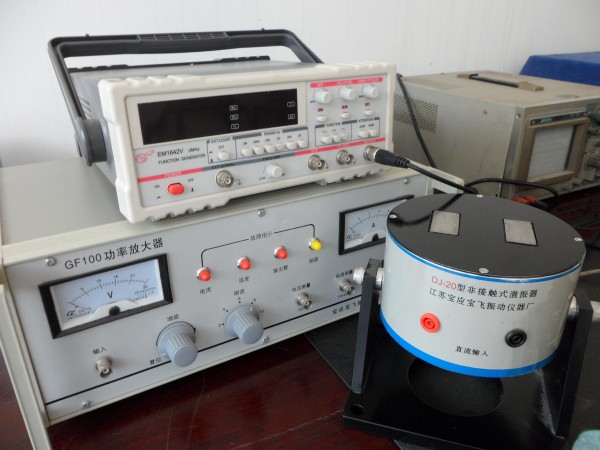

DJ-20型非接觸式電磁激振器

一、 技術參數

1、 zui大激振力：20Kgf（100Hz）

2、 工作頻率范圍：10—1000Hz

3、 激振器與被激構件間隙：0.5-1(mm)

4、 激振力波形失真度：小于5%

二、 結構特點及工作原理

1、 結構特點：

激振器是研究材料結構動態性能特性的測試（頻率、諧振頻率、振幅的測試）的重要儀器之一。本廠生產的DJ型系列電磁激振器與電動式激振器、電液式激振器比較，在結構性能方面有以下幾個特點：

（1） 與被激物體間為非接觸式，可用于研究旋轉或平面運動的結構動態特性。

（2） 單位力體積比電動式小，激振力比電動式大，沒有附加質量的影響。

（3） 頻率范圍比電液式激振器寬，工作頻率為10-1000Hz。

DJ型非接觸式電磁激振器系列電磁激器結構，主要有以下四個部分組成：

（1）、激磁線圈：包括直流偏磁繞組二部分，其中Ia為直流偏磁繞組，它使激振器產生一個預置偏磁力，決定激振器的直流工作點，并直接影響激振器的激力的幅值；Id為交流激磁繞組，它使激振器產生一個正弦的交變激振力。調節激振器交流繞組激勵輸入。即可改變激振力的大小。

（2）鐵芯：根據電磁學基本公式：F=Bm2S/2μ。指出：激振線圈通過鐵芯建立磁場，并對被激工件產生吸力，吸力大小在間隙一定時與參數Bm、S、μ。有關。

其中：Bm：平均磁感應強度；

S： 鐵芯每截面積；

μ。：真空中的導磁系數。（3）測力線圈：用來監視激振器力輸出的大小。當激振器鐵芯中產生交變磁通時，測力線圈中產生感應電勢，如果把該電勢進行積分，就得到積分電壓∫edt，公式：F1=B。B1S/μ。=-B0/nμ?！襡dt中指出激振力F與∫edt成正比。經過適當標定，找出F1與∫edt的比例關系，就能把積分電壓值轉換成力的量值。

（4）殼體：它由非導磁的鋁合金材料制成，能使激振器與安裝部位之間進行隔磁。

3、電磁激振器工作原理如上圖所示

激振器通過以交、直流電流，當直流電流達額定工作電流時，并用電容測微儀調整激振器與被激物間隙達規定值時，激振器就開始對試件進行激振。為防止交流線圈對直流線圈的互感作用，必須在直流回路中串入一扼流線圈。當改變功放的輸出電流時，可以從DJ型測力表上讀得相應激振力的大小。被激構件的相對位移振動量可通過振動測量儀上讀出，或送記錄儀中與信號發生器聯動作出頻響特性曲線的記錄。另外，物體的振動亦可用其它形成的拾振器在任意部位進行拾取。若在選定頻率下進行激振，可作出對應頻率下的部件振型分析。
