前言：   LUGB氣體流量計是廣州紋徠儀器儀表有限公司科研人員借鑒國外技巧工藝聯合自己研產出產經驗開發出的公司新一代氣體流量計，該流量計內部重要芯片及要害零部件全數采用進口部件．延伸應用壽命，保證了儀表的平安性，提高了測量精度．完整可更調同類進口產品．為周全推廣產品在市場占領率斥地平易近族品牌名望，產品硬件質保三年．技巧部和發賣部２４小時為客戶供給技巧支撐，產品選型咨詢，現場工控主動化設計等處事.

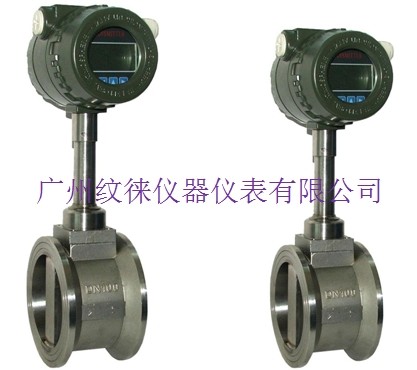

LUGB-DN80MM渦街流量計 產品特點  ·雙產生體單吸收體結構（帶振動抵償），測量下限得以大年夜大年夜延伸，且有用提高其抗振機能
LUGB-DN80MM渦街流量計 ·有模仿、數字旌旗燈號輸出，可同策畫機、DCS等數字系統配套應用
LUGB-DN80MM渦街流量計 ·量程領域大年夜，壓力喪失蹤小，準確度高
LUGB-DN80MM渦街流量計 ·有抗酸，耐腐、高溫、防爆等多種類型
LUGB-DN80MM渦街流量計 ·可用于測量飽和蒸汽，過熱蒸汽，各類氣體，水及低粘度、低溫液體
LUGB-DN80MM渦街流量計 簡介
我公司擁有上***進步前輩的蒸汽流量計,可用來測量液體、氣體、高/低溫過熱蒸蒸汽，廣泛用于石油、化工、冶金、電力、造紙、制藥、食物等行業。

高溫型蒸汽流量計具有以下特點：
抗震型：流量計采用設計進步前輩的傳感器進行檢測從根柢上撤銷了外界振動的影響。
防爆型設計：本安型 Ex ibⅡCT1-T6隔爆型 Ex dⅡCT1-T6。
智能型：現場可以經由過程手動健、磁棒或手操器批改儀表參數和儀表量程。
精度高：液體≤±0.75%的測量值，氣體/蒸氣≤±1%的測量值。

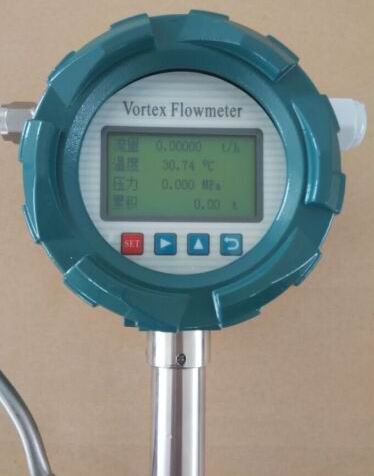

顯示方法：可顯示被測介質的瞬時流量和累計流量。
輸出方法：4--20mA電流旌旗燈號輸出/脈沖旌旗燈號和觸點旌旗燈號。
通信方法：HART—Protocol通信和談，HART—Protocol現場總線。
可實現高溫400度測量。
接液部門無運動部件，堅貞耐用，免掩護。可帶雙傳感器。
可實現高溫400度/高壓250公斤。

1.原理
蒸汽流量計是以卡門渦街理論為根本設計而成的，既當流體流過非流線型擋體時，在擋體兩側交替產生旋渦，如圖5：



    此旋渦頻率與管道內流體的平均流速成正比，所以與流量成正比。即：Q=f/k 式中：Q 為瞬時流量 f 為渦街頻率 k 為儀表系數漩渦產生體的頻率只和被測介質的流速有關，和被測介質的密度/粘度無關。
儀表系數由儀表的測量管幾何尺寸斷定，與傳感器和轉換器無關。交替產生的旋渦引起的壓力變換由傳感器感應，并由電子線路檢測出此頻率旌旗燈號，送微處置懲罰器進行策畫處置懲罰，實現現場數字顯示和4-20mA電流輸出。

2.技巧參數
測 量 介 質：空氣、煤氣、蒸汽 （飽和,過熱）、廢氣等氣體
介 質 粘 度：小于10cp
介 質 溫 度：-50℃——+400℃
本 體 材 料：1Cr18Ni9Ti（其他材料和談供貨）
傳感器密封：石墨墊片
環 境 溫 度：-30℃——+80℃（出格按照請求）
公 稱 直 徑：DN15——DN300
測 量 精 度：  液體：測量值的±1%（通俗），測量值的±0.5%（特 殊）
              氣體：測量值的±1%
量 程 比：20：1
壓 力 等 級：PN25，PN40（高壓可出格建造）
連 接 方 式：夾持式： DN15--DN150
             法蘭式： DN15--DN300
流 量 范 圍：見闡明書附表
防 護 等 級：IP67
型號：LUGB-20｜LUGB-25｜LUGB-32｜LUGB-40｜LUGB-50｜LUGB-65｜LUGB-80｜LUGB-100｜LUGB-125
現場顯示：可編程設定顯示瞬時流量、累積流量和百分比流量.
