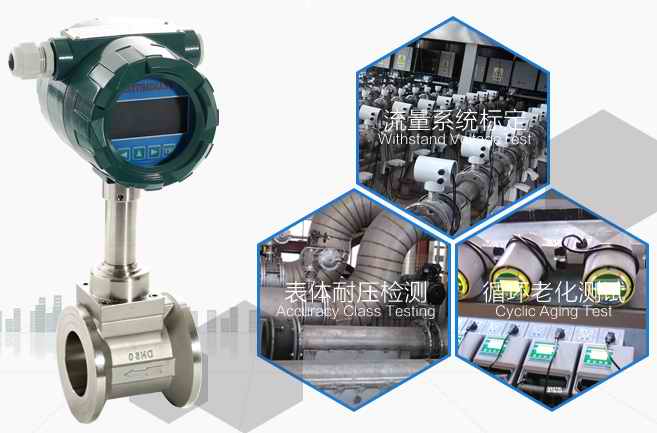

LUGB2405-P2TP蒸汽渦街流量計是利用液體振動原理而開發的一種流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量。該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

二、LUGB2405-P2TP蒸汽渦街流量計主要特點：

1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。

2．安裝簡單，維護十分方便。

3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。

5．測量范圍寬，量程比可達1：10。

6．壓力損失較小，運行費用低，更具節能意義。

7．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

8．應用范圍廣，蒸汽（飽和蒸汽)，氣體（空氣、氧氣、氮?dú)?、煤氣、天燃?xì)?、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃?xì)?、沼氣、二氧化碳、氮?dú)?、乙炔、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。

LUGB2405-P2TP蒸汽渦街流量計工作原理：

渦街流量傳感器是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街”（見下圖）。

由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控制。

一定雷諾數范圍內（2×104～7×106），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St·v/d，式中St 為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。

四、LUGB2410-P2TP蒸汽渦街流量計技術指標：

1．測量介質：液體、氣體、飽和蒸汽、過熱蒸汽。

2．精度等級：液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5%。

3．工作壓力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。

4．介質溫度：普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃。

5．輸出信號：三線電壓脈沖，低電平0～1V，高電平 > 4V，占空比50%； 二線制標準電流4～20mA；三線制標準電流0～10mA。

6．工作環境：-35℃～+60℃，濕度≤95%RH。

7．工作電源：DC12V；DC24V。

8．殼體材料：碳鋼、不銹鋼。

9．防爆類型：本安型 ExibIICT6。
