一、概述
WX-FS0901電參數綜合分析儀是我廠科研人員經過幾年的努力研制成功的一種基于虛擬儀器技術的多功能、智能化綜合測試分析儀，該儀器的研制成功了虛擬儀器技術用于便攜式測量?jī)x表的先河，填補了。WX-FS0901電參數綜合測試分析儀的功能強大，充分發揮了計算機強大的運算處理能力，該測試儀工作可靠，存儲容量大，操作簡單，同時具有很好功能擴展性，儀器的核心器件從美國進口，保證了測量的。下面介紹其主要功能。

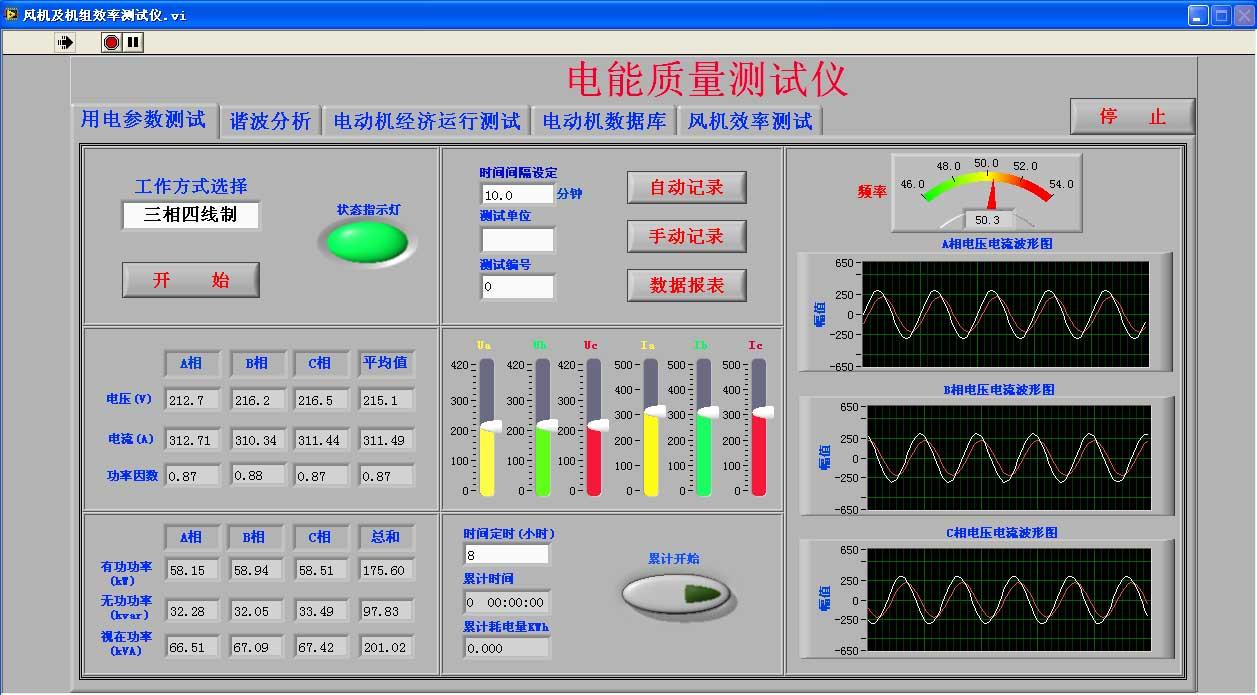

二、測試效果圖
- 三相交流電壓Ua、Ub、Uc及電壓均值U
- 三相交流電流la、lb、lc及電流均值I
- 電網頻率F
- 有功功率Pa、Pb、Pc及三相總有功功率P
- 無功功率Qa、Qb、Qc及三相總無功功率0
- 視在功率Sa、Sb、Sc及三相總視在功率S
- 功率因數cosф1、cosф2、cosф3、cosф4(cosф4為三相平均功率因數)
- 實時顯示每相電壓電流波形圖
- 累計耗電量測量（累計時間可任意設定）
- 數據記錄：手動記錄和自動記錄兩種方式（需設定自動記錄時間間隔）
- 諧波分析：測量每相電壓電流的基頻、波形畸變率及各次諧波電平（默認為20次，zui高擴展為50次）
- 波形失真度
- 波峰參數
- 數據報表：測量結束自動生成報表
|
量程范圍：
|
電壓：0~450V
|
有功功率：0~ 750kW
|
功率因數：0～1.0
|
|
|
電流：0. 5~500A
（可擴展至3000A，選配）
|
無功功率：0~750kVa r
|
視在功率：0.025~750kVA
|
||
|
有功電能：0～任意值
|
輸入功率：0~750kW
|
|||
|
頻率：50±10%
|
無功電能：0～任意值
|
輸出功率：0~750kW
|
||
|
測量精度
|
電壓：0.5級
|
電流：0.5級
|
其他：1.0級
|
|
|
環境溫度：0~40℃
|
工作電源：
|
內接（電壓測試線）380V50Hz±10%
|
||
|
相對溫度：≯85%
|
外接（電壓測試線）220V50Hz±10%
|
|||
