HHLWGY 甲醇流量計

江蘇淮安恒輝儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：HHLWGY

更新時間：2021-04-23

瀏覽次數：3533

公司地址：江蘇省金湖縣工業園區工一路16號

18915186356 許潔(女士) 銷售

點擊查看聯系電話在線詢價

產品簡介

甲醇流量計價格，甲醇流量計廠家咨詢熱線：一、渦輪流量計簡介：HH-LWGY渦輪流量計(酒精流量計)是速度

公司簡介

江蘇恒輝儀表有限公司是國內專門從事工業過程控制，智能儀器儀表開發，生產和服務的新興廠家。坐落于碧荷飄香、風景秀逸、人杰地靈的江蘇水鄉---金湖。

在國內電力、化工、煤炭、水泥和鋼鐵等行業中的多項工程提供成套服務，其產品有：各種型號的熱電偶，熱電阻，智能壓力變送器、智能數顯表、電磁流量計、旋進旋渦氣體流量計、渦街流量計和超聲波流量計等相關產品.

展開

產品說明

甲醇流量計價格，甲醇流量計廠家：

一、渦輪流量計簡介：

HH-LWGY渦輪流量計(酒精流量計)是速度式流量計中的主要種類,渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。它采用多葉片的轉子(渦輪)感受流體平均流速,從而且推導出流量或總量的儀表。引一般它由傳感器和顯示儀兩部分組成,也可做成整體式。 LWGY渦輪流量計引和容積式流量計、科里奧利質量流量計稱為流量計中三類重復性、精度的產品,作為十大類型流量計之一,其產品已發展為多品種、多系列批量生產的規模。

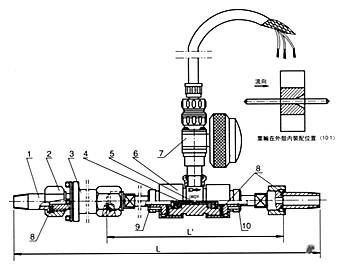

二、渦輪流量計結構及原理：

流體從機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，渦輪安裝在軸承上。在渦輪上下游的支架上裝有輻射形的整流板，以對流體起導向作用，以避免流體自旋而改變對渦輪葉片的作用角度。在渦輪上方機殼外部裝有傳感線圈，接收磁通變化信號。

三、渦輪流量計特點：

.高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；

.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

.可獲得很高的頻率信號(3~4kHz)，信號分辨力強；

.范圍度寬，中大口徑可達1:20，小口徑為1:10；

.結構緊湊輕巧，安裝維護方便，流通能力大；

.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

四、渦輪流量計技術參數：附表

公稱口徑：管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：86KPa～106KPa
公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：ExdIIBT4
連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN 　
插入式：上游直管段應≥20DS，下游直管段應≥7DS(DS為管道實測內徑)
顯示方式：(1)遠傳顯示：脈沖輸出、電流輸出(配顯示儀表)
(2)現場顯示：8位LCD顯示累積流量，單位(m3) 　4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
(3)溫度壓力補償型： A、顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓　　
輸出功能：(1)脈沖輸出，p-p值由供電電源確定
(2)4～20mA兩線制電流輸出
(3)單位體積脈沖輸出及傳感器原始脈沖輸出
(4)帶有RS485通迅接口　　
供電電源：(1)DC5～24V
(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上
(3)溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m

型號	正常流量范圍m3/h	下限擴大范圍m3/h	工作壓力MPa	G型工作壓力MPa	Z型工作壓力MPa	D型工作壓力MPa	公稱通徑MM
LWGY-4	0.04-0.25				6.4	2.5	4
LWGY--6	0.1-0.6				6.4	2.5	6
LWGY--10	0.2-1.2		25	25		2.5	10
LWGY--15	0.7-6	0.6-6	32	32	6.4	2.5	15
LWGY--25	1.2-10	1-10	50 25	50	6.4	2.5	25
LWGY--40	2.5-20	2-20	50 25	50	6.4	2.5	40
LWGY--50	5-40	4-40	50 2.5	50	6.4	2.5	50
LWGY--80	12-100	10-100	32 2.5	32	6.4	2.5	80
LWGY--100	25-200	20-200	32 2.5		6.4	2.5	100
LWGY--150	50-400	40-400	25 1.6		6.4	2.5	150
LWGY--200	100-800	80-800	25 1.6		6.4	2.5	200
LWGY--250	150-1200	120-1200	25 1.6		6.4	2.5	250
LWGY--300	300-2500	250-2500	1.6		6.4	2.5	300

五、渦輪流量計安裝要求：

1、渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；

2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS(DS為被測管道實測內徑)。

3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

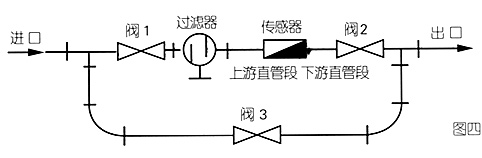

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)；

5、傳感器露天安裝時，請做好放大器插頭的防水處理；

6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式
