1. 產品名稱
產品型號
|
三箱冷熱沖擊試驗箱
BC-388L
|
|
2. 試樣限制
|
本試驗設備禁止：
易燃、爆炸、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
放射性物質試樣的試驗及儲存
劇毒物質試樣的試驗及儲存
試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存
|
|
3. 容積、尺寸和重量
|
|
|
3.1. 標稱內容積
|
388L
|
|
3.2. 內箱尺寸
|
W500mm × H400mm × D1550mm
|
|
3.3. 外型尺寸約
|
W1900mm × H1800mm × D2400mm
|
|
3.4. 重 量
|
約2200kg
|
|
4. 性能指標
|
|
|
4.1. 測試環境條件
|
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
|
|
4.2. 測試方法
|
GB/T 5170.2-1996 溫度試驗設備
|
|
4.3. 高溫室
|
|
|
4.3.1. 預熱溫度范圍
|
+60℃～+200℃
|
|
4.3.2. 升溫時間
|
+60℃→+200℃ ≤20min
注：升溫時間為高溫室單獨運轉時的性能
注：升溫時間為高溫室單獨運轉時的性能
|
|
4.4. 低溫室
|
|
|
4.4.1. 預冷溫度范圍
|
-60℃～0℃
|
|
4.4.2. 降溫時間
|
+20℃ → -60℃≤60 min
|
|
|
注：降溫時間為低溫室單獨運轉時的性能
|
|
4.5. 試驗室（試樣區）
|
|
|
4.5.1. 試驗方式
|
氣動風門切換2溫區或3溫區
|
|
4.5.2. 溫度沖擊范圍
|
（+60～+150）℃/（-40～-10）℃
|
|
4.5.3. 溫度波動度
|
±0.5℃
|
|
4.5.4. 溫度偏差
|
±2.0℃
|
|
4.5.5. 溫度恢復時間
恢復條件
|
≤5min
試 樣： 電熱管（均布） 傳感器位置：試樣的上風側
|
|
4.6. 滿足試驗標準
|
GB/T 2423.1-2001 試驗A：低溫試驗方法
GB/T 2423.2-2001 試驗B：高溫試驗方法
GB/T2423.22-2002 試驗N：溫度變化試驗方法 試驗Na
GJB 150.3-1986 高溫試驗
GJB 150.4-1986 低溫試驗
GJB 150.5-1986 溫度沖擊試驗
（負載參見4.5.5，無有源濕、熱負載）
|
|
5. 結構特征
|
|
|
5.1. 保溫圍護結構
|
外裝材料: A3鋼板表面靜電噴涂制成
內裝材料：SUS304#鏡面不銹鋼
熱材料：硬質PU泡沫塑料+超細玻璃保溫棉
箱體骨架材質 國標角鐵+槽鋼。
|
|
5.2. 空氣調節通道
|
風機、加熱器、蒸發器、風門、溫度傳感器
|
|
5.3. 試驗箱體標準配置
|
試樣擱架：2個
|
|
試樣籃承載能力（均布）
|
試樣籃: 2個，每個承載能力（均布）： 17kg
|
|
5.4. 調整腳與調整輪
|
調整腳：4個，支撐試驗箱用
調整輪：4個，移動試驗箱用
|
|
5.5. 試驗箱門
|
單開，左鉸鏈，右把手（參見“5.12.試驗箱外觀圖”）
|
|
5.6. 循環風機
高溫/環溫曝露
低溫曝露
高溫預熱攪拌
|
3φ，400W，離心式
3φ，400W，離心式
1φ， 50W，軸流
|
|
5.7. 控制面板
|
控制系統：
溫度控制器: 1、控制器：原裝進口液晶觸摸屏可編程溫濕度控制儀，中英文界面。（配標準RS232通信接口，用戶可通過通信接口對設備運行實現記錄、打印、監控、存盤等功能）。
控制器顯示屏、故障指示燈、累時器、超溫保護設定器、總電源開關、RS-232通訊接口、試樣電源控制端子、外部報警輸出端子
|
|
|
5.8. 制冷系統配件機械室
|
冷凍系統: 水冷式冷凍系統。
A. 壓縮機:半密閉式率壓縮機“谷輪”
B. 冷媒: 環保冷媒R-404/R-23。
C. 冷凝器: 水冷式冷凝器
D.蒸發器: 鰭片多段式自動負載容量調整
E.附件: 干燥劑,油分離器，冷媒流量窗口,修理伐,高壓保護開關
F.膨脹系統: 容量控制之冷凍系統（毛細管）
G.制冷輔助件：電磁閥（日本）；過濾器（“DANFOSS”）；壓力控制器（“DANFOSS”）；
油分離器（歐美ALCO）等制冷配件均采用進口件.
制冷機組、接排水裝置、排風機
|
|
5.9. 配電控制柜
|
主要組件:
l 風門轉換閥門：氣壓式
l 電源按鈕開關 ：
l 累時計：
l 交流接觸器: 臺灣
l 熱繼電器: 臺灣
l 交流繼電器: 臺灣,
l 時間繼電器: 臺灣
l 溫度沖擊過程控制器: 原裝進口
l 超溫保護器:
l 無熔絲總開關:
l 固態繼電器: 臺灣,
l 按鈕開關: 臺灣
l 干燒保護器: 意大利
總電源漏電斷路器、控制器、配電板、散熱風機、高低溫循環風機電機
|
|
5.10. 加熱器
|
鎳鉻合金電熱絲式加熱器
加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
|
|
5.11. 電源線孔及排水孔
|
電源：AC380V 3Φ 4W 50Hz
電壓允許變動范圍：額定值的±5%（但是可運行的范圍為±10%）
zui大負荷容量： 30 KVA
zui大電流： 60A
位于箱體背面
|
|

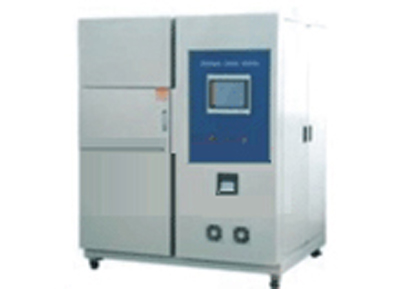

5.12. 試驗箱外觀圖
|
|
|
5.13. 試驗箱各部分名稱和功能
|
|
序號
|
名稱
|
功能
|
|
①
|
高溫室
|
用于儲存熱量
|
|
②
|
試驗室
|
放置試樣做試驗的部分
|
|
③
|
低溫室
|
用于儲存冷量
|
|
④
|
總電源板
|
包括總電源開關、試樣電源控制端子、外部報警輸出端子、試驗結束輸出端子、溫度到達輸出端子、RS-485通訊接口、操作面板蓋鎖
|
|
⑤
|
操作板
|
包括控制器、故障指示燈、累時器、USB接口、超溫保護設定器、溫度記錄儀（選購件）
|
|
⑥
|
配電室
|
安裝電氣元器件
|
|
⑦
|
機械室
|
安裝制冷機組和排風機
|
|
⑧
|
進氣口
|
在環境溫度曝露時吸進外面的空氣
|
|
⑨
|
排氣口
|
從機械室和試驗室排出熱氣
|
|
|
5.14安全保護裝置:
|
1.超溫保護裝置，
1. 欠相保護裝置，
2. 壓縮機過熱保護開關，
3. 壓縮機高壓保護開關，
4. 壓縮機過電流保護開關，
5. 無熔絲開關過載保護
6. 鼓風電機過載保護。
7. 加熱器短路、過載保護裝置，
8. 線路保險絲及全護套式端子
|
|
5.15服務及其它
|
提供文件: 1.品質保證書 交貨時提供一份
2.使用說明書 交貨時提供一份
安裝調試及驗收
1. 需方負責根據供方的要求提供設備安裝所需的所有外部條件，并負責將設備就位，
相應其它部件、附件處于可安裝狀態。
2. 供方負責在需方所在地進行現場安裝調試，并提供安裝調試記錄，安裝調試完成后，
由供需雙方人員在調試驗收報告上簽字認可。
3.需方根據需要可請第三方（具有資質能力的技術質量監督部門）參與檢定驗收，
檢定結論以檢定部門的報告為準，其費用由需方承擔。若一次檢定不合格，
經供方改進后再一次進行檢定驗收時所發生費用由供方承擔。
估價除外的項目: 1. 設置場所的準備工程
2. 輸入側電氣設備
3. 輸入側電氣配線工程
保固期:
1. 從驗收合格之日起進行壹年保修
（天災、電力異常、人為使用不當、保養不當造成之損壞外,本公司完全維修）。
對于超過保修期的服務，將收取相應成本費用。
2. 設備在使用過程中出現的問題應在8小時內作出反應，及時委派維修工程師、
技術人員及時處理，廣東地區 24小時內服務到位。
3. 對產品進行調試。不定期對用戶進行回訪。
4. 承諾提供終生技術支持。
|
