一、 概述

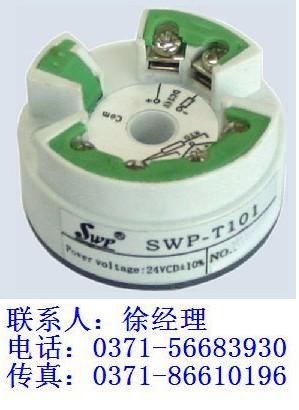

SWP-T101 溫度變送器，將現場各種溫度信號轉換成 4 ～ 20mA( 二線制 ) 電流信號輸出；

SWP-T101 溫度變送器，具有多種可選分度號，可廣泛用于石油、化工、冶金等部門的各種液體和氣體溫度測量。

二、主要特點

＆#149;  體積小、精度高、穩定性好

＆#149;  智能化切換各種分度號，且軟件操作簡潔、方便

三、 主要技術參數

輸入信號 RTD : PT100 、 PT100.1 、 CU50 、

T/C : B 、 S 、 K 、 E 、 J 、 T 、 WRe

精 度 ± 0.5%

供電電壓 12 ～ 30VDC

環境溫度 -40 ～ 85 ℃

工作溫度 -40 ～ 85 ℃

溫 漂 ≤± 0.25 ℃ /25 ℃

阻 抗 ≥ 10M Ω

重 量 50g

安裝方式 接線盒安裝

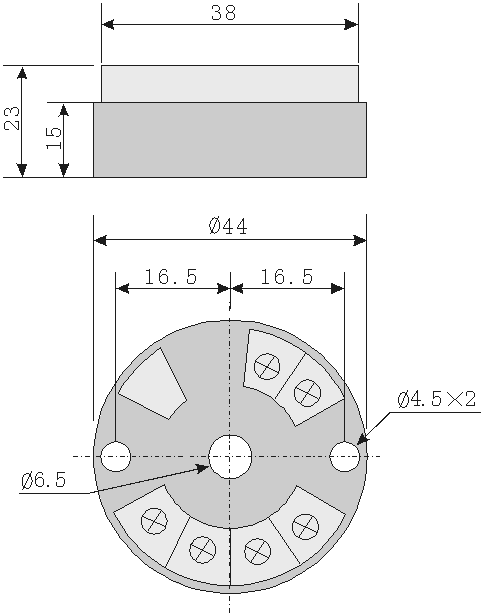

三、變送器外觀尺寸

四、接線方式：

五、調試方法

1.安裝SWP-T101 Soft軟件。

2.通過編程器連接PC和溫度變送器。

3. 進入 SWP-T101 Soft 編程菜單，選擇相關參數

六、參數設置軟件使用說明

1、數據測試（F7）——進行儀表數據的實時監測

2、參數校對（F8）——進行儀表二級參數的修改（詳見參數設置表）

3、參數設置（F9）——完成“參數校對”后，使用該功能鍵，將所修改后的參數，寫入儀表。

七、參數設置表

八、SWP 智能萬用溫度變送器型譜

特殊分度號訂貨時請注明

輸入類型

選型舉例

SWP-T101TR08/0~300 ℃

SWP 智能萬用溫度變送器分度號 PT100, 輸出量程 0 ～ 300 ℃，對應 4 ～ 20MA 輸出

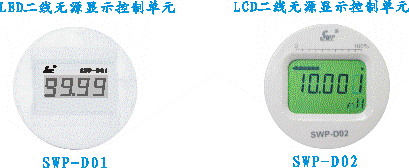

SWP-D01主要特點

1、適用于所有兩線制變送器，無需電源，與使用傳統國LCD一樣。

2、大的LED顯示，徹底解決了LCD在黑暗環境下無法顯示的問題。

3、內置微處理器：分辨率為 1/2¹⁶

4、可顯示物理量：-1.9.9.9.9～9.9.9.9.9.。

5、壓降<4.5V，3mA即可點亮。

6、帶二路隔離式開關量輸出，可以就地顯示、控制與報警。

7、通過兩按鍵編程、可實現零點、滿量程、小數點、阻尼時間、開關報警及報警方向等的設定。

8、可安裝在市面各種流行客體內，或?yàn)槟臍んw單獨定做。

SWP-DO2主要特點

1、、高穩定性

2、內置微處理器，分辨率為1/2¹⁶

3、可顯示物理量：-1.9.9.9.9～9.9.9.9.9.。

4、壓降<3V，1mA即可點亮。

5、可顯示壓力、溫度、電導率、PH值等等，支持多種單位選擇。

6、良好的人機界面，清晰明了的菜單提示。

7、光柱條實時顯示百分比，報警時閃爍。

8、帶二路隔離式開關量輸出，可以就地顯示、控制與報警。

9、可安裝在市面各種流行客體內，或?yàn)槟玫臍んw單獨定做。

外形尺寸
