U2-P1-O5 0-10V轉0-10V

深圳市貝福電子有限公司

會員指數：

企業認證：

價格：電議

所在地：廣東深圳市

型號：U2-P1-O5

更新時間：2020-10-16

瀏覽次數：3561

公司地址：深圳市福田區凱豐大廈

聶先生(先生)

點擊查看聯系電話在線詢價

產品簡介

　開關量傳感器就是一個無觸點的開關 ，開關量傳感器可作為PLC的開關量輸入信號。一般用于開關量控制的設備，機床，機器等。模擬

公司簡介

深圳市貝福電子有限公司專業經營研發高性能的隔離式安全柵、隔離放大器模塊、模擬信號隔離變送器、安全柵、溫度變送器、隔離穩壓芯片、AC/DC、DC/DC等系列產品。

產品的尺寸性能符合國際標準，而且提供最合理的解決方案，通過與您公司團隊的緊密合作，為您訂制特殊要求的隔離轉換模塊。我們的產品種類齊全，性價比高于國內外同行業，同時我們還建立了產品質量跟蹤和完善的售后服務體系，在電力、通訊、儀器儀表、醫療設備、工控智能化、汽車電子、安防、軍工等行業得到廣泛應用。本公司始終將“以誠為信，以質為本”的精神作為企業發展的宗旨，歡迎廣大客戶垂詢惠顧。

適用于工業現場的直流電壓、電流檢測、并轉換為標準直流信號傳送給PLC、顯示儀表等設備，主要解決工業控制系統的信號轉換、傳輸過程中的干擾問題，保證系統穩定可靠運行，實現對電氣設備的直流電壓、電流的監測、控制、保護等功能

展開

產品說明

　開關量傳感器就是一個無觸點的開關 ，開關量傳感器可作為PLC的開關量輸入信號。一般用于開關量控制的設備，機床，機器等。模擬量傳感器是把不同的物理量(如壓力、流量、溫度)轉換成模擬量(4-20MA的電流或1-5V的電壓)。模擬量傳感器作為PLC的模擬量輸入模塊的輸入信號。一般用于過程控制。數字傳感器是指將傳統的模擬式傳感器經過加裝或改造A/D轉換模塊，使之輸出信號為數字量(或數字編碼)的傳感器，主要包括：放大器、A/D轉換器、微處理器（CPU）、存儲器、通訊接口電路等。
常用的模擬量傳感器分為兩線制和四線制，兩線制和四線制都只有兩根信號線，它們之間的主要區別在于：兩線制的兩根信號線既要給傳感器或者變送器供電，又要提供電流電壓信號；而四線制的兩根信號線只提供電流信號。因此，通常提供兩線制電流電壓信號的傳感器或者變送器是無源的；而提供四線制電流信號的傳感器或者變送器是有源的。因此，當PLC等數據采集系統的模板輸入通道設定為連接四線制傳感器時，PLC只從模板通道的端子上采集模擬信號，而當PLC等數據采集系統的模板輸入通道設定為連接二線制傳感器時，PLC的模擬輸入模板的通道上還要向外輸出一個直流24V的電源，以驅動兩線制傳感器工作?！　　?4-20mA和電工標準有關,4-20mA信號制是電工委員會(IEC)過程控制系統用模擬信號標準。

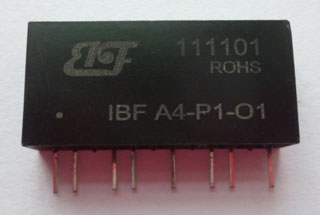

模擬信號光電隔離放大器

IBF -U(A)□ -P□- O□

產品型號及定義

IBF -U(A)□ -P□- O□

zui大工作范圍：

如果超過范圍，可能會造成產品性損壞。

連續隔離電壓值： 3000VDC

電源電壓輸入范圍： ±10%Vin

焊接溫度（10秒）： +300℃

輸入電壓或電流信號值

U1：0-5V A1：0—1mA

U2：0-10V A2: 0—10mA

U3：0-75mV A3: 0—20mA

U4：0-2.5V A4: 4—20mA

U5：0-±5V A5：0—±1mA

U6：0-±10V A6: 0—±10mA

U7：0-±100mV A7: 0—±20mA

U8：用戶自定義 A8: 用戶自定義

輔助電源

P1:DC24V P2:DC12V 　

P3:DC5V P4:DC15V P5:用戶自定義

輸出信號

O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V

O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA

O10: 用戶自定義

產品說明:

SIP12腳符合UL94V-0標準阻燃封裝

只需外接電位器既可調節零點和增益

電源、信號、輸入輸出 3000VDC隔離

工業級溫度范圍：-45～+85度

有較強的抗EMC電磁干擾和高頻信號空間干擾特性

大?。?32.0mm*13.8mm*8.8mm

應用舉例:

直流電流/電壓信號的隔離、轉換及放大

模擬信號地線干擾抑制及數據隔離采集

信號遠程無失傳輸

電力監控、醫療設備隔離安全柵

一進一出、一進兩出、兩進兩出模擬信號轉換

卡軌封裝、接線端子式

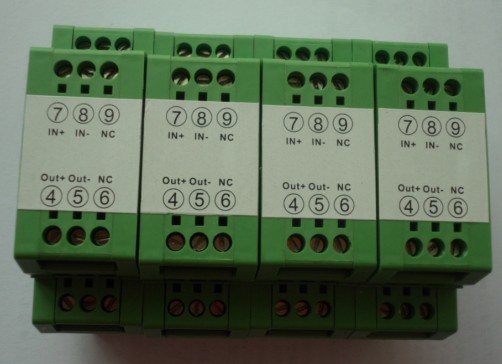

單輸入單輸出信號隔離變送器

主要特性

精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用。

標準信號輸入:0-5V/0-10V/1-5V/2-10V,0-10mA/0-20mA/4-20mA等。

輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力。

全量程范圍內高的線性度（非線性度<0.2%）

型號及定義

DIN11 IBF - U(A)□- P□- O□

輸入額定電壓U（或電流A）值		輔助電源P	輸出O
U1： 0-5V	A1：0-1mA	P1： DC24V	O1：4-20mA
U2：0-10V	A2：0-10mA	P2： DC12V	O2：0-20mA
U3：0-75mV	A3：0-20mA	P3： DC5V	O4：0-5V
U4：0-2.5V	A4：4-20mA	P4： DC15V	O5：0-10V
U8:2-10V			O6：1-5V
Uz：用戶自定義	Az：用戶自定義	Pz：用戶自定義	Oz: 用戶自定義

產品選型舉例

例：輸入1：0-5V 輔助電源：24V 輸出2：4-20mA 產品型號：DIN11 IBF-U1-P1-O1

通用參數

精度 ---------- 0.1% ，0.2% ，0.5%	隔離 ---------- 信號輸入/輸出/輔助電源
輔助電源---------- DC5V、12V、24V，±10%	緣電阻 ---------- ≥20MΩ
工作溫度---------- -25 ~ +70℃	耐壓 ---------- 信號輸入/輸出/輔助電源
工作濕度---------- 10 ~ 90% (無凝露)	2500VDC，50Hz，1分鐘，漏電流 1mA
存儲溫度---------- -45 ~ +80℃	耐沖擊電壓---------- 3KV， 1.2/50us(峰值)
存儲濕度---------- 10 ~ 95% (無凝露)

輸入?yún)?shù)				輸出參數
輸入項目	輸入阻抗	電源損耗	輸入過載能力	輸出項目	輸出過載能力	響應時間
0-5V	≥300KΩ	電壓輸出 < 0.6W 電流輸出 <1.5W	2.0倍額定：連續	4-20mA	負載電阻不超過350Ω	≤1mS
0-10V				0-20mA
0-1mA	1KΩ		1.5倍額定：連續 3.0倍額定：1S
0-10mA	TYP：250Ω 可自設定			0-5V	≥2KΩ
0-20mA				0-10V
4-20mA				1-5V

注: 電流輸出型如果要求負載電阻500Ω,請另做注

磁電隔離、抗干擾、高隔離系列

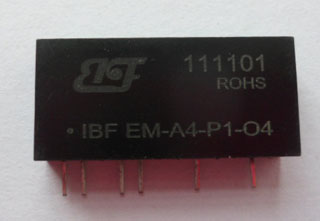

IBF EM系列直流（電壓/電流）隔離放大器

產品特點：

典型應用：

● 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝

● 無需外接電位器等其它元件，免零點和增益調節

● 電源、信號：輸入/輸出 3000VDC 三隔離

● 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電

● 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/

0-±10V等電壓信號

0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA

等電流信號之間的相互隔離、放大及轉換

● 工業級溫度范圍: -45~+85 ℃

● 在EMC（電磁干擾）比較特殊的使用場合應注意增加

電磁干擾抑制電路或采取屏蔽措施

● 直流電流 / 電壓信號的隔離、轉換及放大

● 工業現場信號隔離及長線傳輸

● 模擬信號地線干擾抑制及數據隔離、采集

● 4-20mA(0-20mA)/0-5V等信號的隔離及變換

● 儀器儀表與傳感器信號收發

● 非電量信號變送

● 信號遠程無失真?zhèn)鬏?/span>

● 電力監控、醫療設備隔離安全柵

● 傳感器4-20mA等模擬信號一進二出、

二進二出隔離信號的功能實現

產品特征

IBF EM系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。與光電隔離的產品相比，抗EMC（電磁干擾）能力較差，特殊使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到5000VDC緣電壓。IBF EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。

★ 產品有PCB板上焊接和標準DIN 35導軌卡槽固定兩種安裝方式，導軌式安裝的可以實現模擬信號一進二出、

二進二出的功能。

★ 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等標準信號輸入/輸出標準的隔離信號。

精度等級：0.1級、0.2級；全量程范圍內高的線性度（非線性度<0.1%），免零點和增益調節。
