產品簡介

產品詳細說明多路巡檢控制儀 SWP-LCD-MD806-00-23-N多路巡檢控制儀 SWP-LCD-MD807-01-23-HL多路巡檢控制儀 SWP-LCD-MD808-01-23-

公司簡介

百特工控成立于1995年，是專業研發生產及銷售工業自動化產品，并提供工業自動化系統集成技術服務的高新技術企業，是我國目前按行業規模起步建設與發展的，綜合性工業自動化產品研發、生產企業。　　公司一直注重于高新產品的研發和先進設備的生產應用，現已成為成熟的智能壓力檢測、溫度檢測、物位檢測、流量檢測、顯示調節控制等全系列工業自動化儀表的研發

展開

產品說明

產品詳細說明

多路巡檢控制儀 SWP-LCD-MD806-00-23-N

多路巡檢控制儀 SWP-LCD-MD807-01-23-HL

多路巡檢控制儀 SWP-LCD-MD808-01-23-HL

多路巡檢控制儀 SWP-LCD-MD809-00-23-N

多路巡檢控制儀 SWP-LCD-MD814-01-23-HL

液位容積控制儀 SWP-LCD-H803-21-23-HL

液位容積記錄儀 SWP-LCD-HR803-21-23-HL

SWP-LCD-MD多通道巡檢控制儀

　　SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。

一、儀表特點：

　　1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現輸入。

　　2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。

　　3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

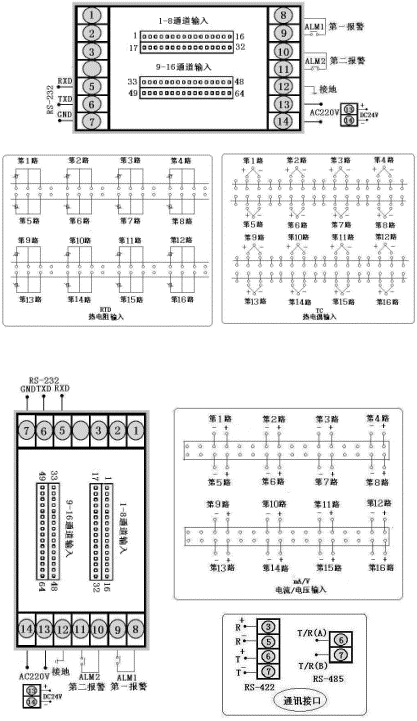

二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號	SWP-LCD-M系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

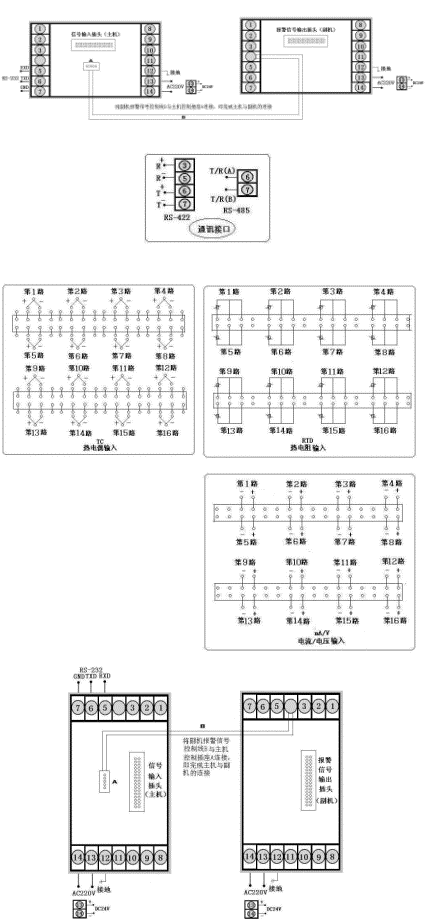

型號	SWP-MD808系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-MS808系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表

型號

代碼

說 明

SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □

大屏幕帶背光液晶顯示儀表

儀表功能

多通道巡回檢測儀表

外形尺寸

160×80mm（橫式） 80×160mm（豎式）

控制作用

□□

參見"控制作用"

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

輸入類型

□□

參見"輸入類型"

一報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

報警記憶

帶報警保持功能（本頁注1）

不帶報警保持功能

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電

外形特征

豎式

橫式

★　控制作用

選型代碼	06	07	08	09	14
控制作用	八路巡檢測量顯示	八路巡檢統一控制/報警輸出	八路巡檢分別控制/報警輸出	十六路巡檢測量顯示	十六路巡檢統一控制/報警輸出

★ 輸入類型

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相或各通道均有一組相互的變送輸出信號。

★ 型號舉例：

①SWP-LCD-M814-21-08-HL-K-W-S

　　十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，一報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。

②SWP-LCD-M808-81-10-L-H-K-T

　　八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，一報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。

液晶點陣式數顯示儀 SWP-LCD-C801-00-23-N
