概　述

    UTD系列電動浮筒液位變送器，可廣泛適用于石油、化工、制藥等工業中常壓或帶壓容器內各種液體液位、分層界面或比重的連續測量。

    變送器按其功能的不同，可分為標準型和智能型兩種。型號分別為：

    ◆標準型電動浮筒液位變送器       型號：UTD-B

    ◆智能型電動浮筒液位變送器       型號：UTD-Z

    UTD－B系列標準型電動浮筒液位變送器，采用的稱重傳感技術，使測量系統具有測量精度高、性能穩定、抗過載偏心能力強等特性。

    變送器將液位或界面或比重的變化連續的轉換為4～20mA.DC標準電流信號輸出。同時，表頭指針以百分數形式連續指示出被測參數的量值。

    輸出信號遠傳至控制室，實現被測參數的遠程顯示或?qū)に囘^程的控制。

　　UTD-Z系列智能型電動浮筒液位變送器，采用的稱重傳感技術，其傳感器和主要元器件選用進口優質器件，變送器采用微處理技術，  輸出4～20mA模擬信號和疊加在此信號上符合HART通訊協議的數字信號。因此，智能變送器具有對輸出特性進行線化處理，監測、遠程組態及遠程診斷、調整等功能。

　　智能變送器配有手操編程器、全中文的便攜式PC-HART通訊器等，可與所有符合HART協議的設備聯網使用，實現數字雙向通訊與工藝過程檢測和控制。

　　智能型變送器可廣泛用于石油、化工、煉化、制藥等工業中各種容器內液體液位、分層界面或比重的連續測量。

技術參數

注：a.所要求測量范圍，若在表內所列兩個測量范圍之間某一值時，訂貨時請注明。

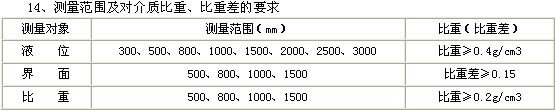

　　b.浮筒外徑D值，也可能與上面表格所列值略有差異，其值在檢驗單中給出，以便稱重法標定。

    2、測量精度：±0.5%；±1.0%；±1.5%(FS)

    3、靈 敏 度：0.05%

    4、輸出信號：標準型：4～20mA.DC, 二線制；24V.DC供電
 　　　　　　智能型：4～20mA，疊加符合HART協議的數字信號

    5、負載電阻：額定250Ω，zui高600Ω，負載電阻與供電電壓關系如圖4所示

    6、出 線 口：M20×1.5(內)

    7、工作壓力：1.6～16.0MPa

    8、介質溫度：-20～150℃
 　　        150～400℃（帶散熱片）

    9、介質密度：0.4～2.0g/cm3（測液位）
   密 度 差：≥0.15g/cm3（測界面）

    10、防爆型防爆等級：ExdIICT4-6、ExiaIICT4-6
                    防爆合格證號：8060710
                    外殼防護等級：IP66

    11、環境條件：溫度，-20～60℃       濕度，≤85%

    12、連接方式：法蘭連接，DN40
    法蘭標準：PN1.6、2.5，平面，JB/T81-94
              PN4.0～16.0,凸面，JB/T82.2-94
    也可按用戶提供的規格及標準制造

    13、材　　質：浮     筒：1Cr18Ni9Ti
　　　　　　　浮筒室及法蘭：Q23或1Cr18Ni9Ti
