智能自整定PID調節儀     　　智能自整定PID調節儀 采用的微處理器進行智能控制，適用于需要進行調節控制的系統，并可根據被控對象自動演算出調節參數。 　　輸入端口具備信號輸入功能，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。 　　可分別帶有一路PID調節信號輸出和一路變送信號輸出，輸入/輸出回路的采用光電隔離并可帶串行通信接口。 　　采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），顯示方式有二種：雙屏數碼顯示、雙屏數碼+雙光柱顯示。后者將數字儀表與模擬儀表集一體，同時對測量值及調節控制目標值（或輸出量）進行相對模擬量比例顯示，使參數顯示更為清晰直觀。 　　帶自動/手動，手動/自動無擾動切換功能。 　　具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構，使安裝十分簡便。 　型 號 WP-D405、705、805、905，S.T805,S405系列   輸入信號 熱電阻　　　標準熱電偶-- B、S、K、E、J、T、WRe等 電　阻　　　標準熱電阻-- Pt100、Pt100.1、Cu50、Cu100 　　　　　　遠傳壓力電阻（30～350Ω）等 電　流　　　0～10mA、4～20mA等 （輸入電阻≤250Ω） 電　壓　　　0～5V、1～5V、mV等 （輸入阻抗≥250KΩ）     輸出信號 模擬量輸出　DC 4～20mA (負載電阻≤500Ω)　　　DC 0～10mA (負載電阻≤750Ω) 　　　　　　DC 1～5V (負載電阻≥250KΩ)　　　　DC 0～5V (負載電阻≥250KΩ) 開關量輸出　繼電器控制輸出-- ON/OFF（帶回差）；　 　　　　　　觸點容量 ：AC 220V/3A；DC 24V/(阻性負載) 　　　　　　可控硅控制輸出-- SCR(過零觸發脈沖)輸出； 　　 AC 400V/0. 　　　　　　固態繼電器輸出-- SSR(固態繼電器控制信號)輸出； DC 5～24V/30mA 通訊輸出　　標準串行雙向通訊接口： 通訊協議 ：RS-232C,RS-422，RS-485 　　　　　　波特率-- 300～9600bps（自由設定） 饋電輸出　　DC 24V，負載≤30mA   特 性 測量精度　　數字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1% 分 辨 率　　數字顯示：±1字；光柱顯示：±1線 顯示范圍　　數字：-1999～9999 光柱：0～ 顯示方式　　四位高亮度LED數碼顯示　　　101線高分辯率光柱顯示 　　　　　　發光二級管工作狀態顯示　　　雙屏數碼顯示/雙屏數碼+雙光柱顯示 　　　　　　測量值/設定值顯示　　　　　　控制目標值/0- 輸出量顯示 控制/報警　　控制方式為帶回差控制（繼電器觸點信號/SCR/SSR控制輸出時） 　　　　　　或連續模擬量輸出 方　　式　　報警方式為帶回差上限或下限報警（可自由設定） 溫度補償　　0～50℃溫度自動補償 參數設定　　面板輕觸式按鍵數字設定　　參數設定值斷電后保存 　　　　　　參數設定值密碼鎖定 保護方式　　熱電偶/熱電阻輸入斷線報警　　　　繼電器輸出狀態LED指示 　　　　　　輸入超／欠量程報警　　　　　　　電源欠壓自動復位 　　　　　　工作異常自動復位   使用環境 環境溫度　　0～50℃ 相對濕度　　≤85% RH　　避免強腐蝕氣體 供電電壓　　常規型　·AC 220V %（50Hz±2Hz，線性電源） 　　　　　　特殊型　·AC 90～265V （開關電源）　·DC 24V±2V （開關電源） 功　　耗　　·≤5W（AC 220V線性電源）　　　　　　·≤4W（AC90～265V開關電源） 　　　　　　·≤4W（DC 24V開關電源）

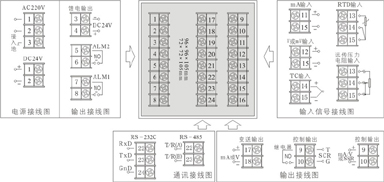

型 號 WP-D905系列 WP-D705系列 儀表外形 　 　 　 　 外形尺寸 寬×高×深：96×96×105mm 寬×高×深：72×72×105mm 開孔尺寸 （mm） 重 量 .常規型（線性電源） ：400g .特殊型（開關電源）：240g 接 線 圖

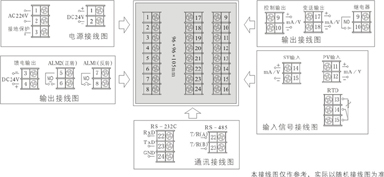

型 號 WP-D405系列 (橫式) WP-S405系列 (豎式) 儀表外形 　 　 　 　 外形尺寸     開孔尺寸 （mm） 重 量 （開關電源） ：240g 接 線 圖

型 號 WP-D、T805系列（橫式） WP-S、T805（豎式） 儀表外形 　 　 　 　 外形尺寸 寬×高×深：160×80×140mm 寬×高×深：80×160×140mm 開孔尺寸 （mm） 重 量 .常規型（線性電源）：400g　　　.特殊型（開關電源）：240g 接 線 圖

 選型表

智能自整定PID調節儀（數字顯示） 型譜表

型　　　　　號 說　　　　　明 WP- □ □ □ □ □ □ □□ □ □ □ □   外形特征 D S                     　雙屏橫式顯示(注2) 　單屏豎式顯示(注1) 外形尺寸 4 7 8 9                   　96×48mm(橫式),48×96mm(豎式) 　72×72mm 　160×80mm(橫式),80×160mm(豎式) 　96×96mm 控制作用 05                 　PID自整定控制 通訊方式 □               　參見“通訊方式” 控制輸出 □             　參見“輸出方式” 變送輸出 □           　參見“輸出方式” 輸入類型 □□         　參見“輸入類型” 一報警方式 N H L       　無報警（可省略） 　上限報警 　下限報警 第二報警方式 □     　同“一報警方式” 饋電輸出 P   　單路DC 24V饋電輸出 供電方式 T W 　AC 220V供電（線性電源，可省略） 　AC 90～265V供電（開關電源） 　DC 24V供電（開關電源）

智能自整定PID調節儀（光柱顯示） 型譜表

型　　　　　號 說　　　　　明 W P-T □ □ □ □ □□ □□ □ □ □ □ □   外形尺寸 8                     　160×80mm(橫式),80×160mm(豎式) 控制作用 05                     　PID自整定控制 通訊方式 □                   　參見“通訊方式” 控制輸出 □                 　參見“輸出方式” 變送輸出 □               　參見“輸出方式” 輸入類型 □□             　參見“輸入類型” 一報警方式 N H L         　無報警（可省略） 　上限報警 　下限報警 第二報警方式 □       　同“一報警方式” 饋電輸出 P     　單路DC 24V饋電輸出   供電方式 T W   　AC 220V供電（線性電源，可省略） 　AC 90～265V供電（開關電源） 　DC 24V供電（開關電源） 外形特征 X 　豎式顯示（可省略） 　橫式顯示

★型號舉例:WP-D805-010-23-HL; WP-D905-020-23-PT 　　　　　 WP-T805-822-12-HL; WP-D805-822-23-HL-PW

■控制輸出方式 代　　碼 ０ １ ２ ３ ４ ５ ６ ７ ８ 輸出方式 無輸出 繼電器 4mA ～20mA 0～10mA 1V ～5V 0～5V SCR輸出 SSR輸出 特殊規格 ★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出

■變送輸出方式 代　　碼 ０ 2 3 4 5 ５ 輸出方式 無輸出 4mA ～20mA 0～10mA 1V ～5V 0～5V 特殊規格

■輸入類型 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 代碼 輸入類型 輸入類型 1 B 400～1800℃ 8 Pt100 -200～650℃ 15 0～5V -1999～9999d 2 S 0～1600℃ 9 Pt100.1 -99.9～320.0℃ 16 0～20mA -1999～9999d 3 K 0～1300℃ 10 Cu50 -50.0～150.0℃ 17 30Ω～350Ω -1999～9999d 4 E 0～1000℃ 11 Cu100 -50.0～150.0℃ 18 特殊規格 用戶特定(注4) 5 T 0～320.0℃ 12 4mA～20mA -1999～9999d 23 可切換輸入 注5 6 J 0～1200℃ 13 0～10mA -1999～9999d       7 WRe 0～2300℃ 14 1V～5V -1999～9999d

★可切換輸入只需設定儀表二級參數，可切換以下輸入分度號： 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 1 B 4 E 7 WRe 10 Cu50 14 1V～5V 2 S 5 T 8 Pt100 11 4mA～20mA 15 0～5V 3 K 6 J 9 Pt100.1 12 0～10mA     ★注:輸入信號選擇30Ω～350Ω時，則無1V～5V或0～5V
