熱式流量計 型號；HAD-STN2

：能特點

　 1、可直接測量質量流量，以滿足用戶的測控要求；

　 2、適用于各種管徑的測量；

　 3、量程比1000：1，對低流量敏感，壓力損耗低；

　 4、過程溫度達950℉（510℃）；

　 5、操作壓力0-1000PSIG（69bar）；

　 6、所有產品均采用無活動件設計，不會成傳感器堵塞；

　 7、傳感器可自由選擇單點/多點，滿足不同的適用要求及測量；

　 8、變送單元可選擇分體或體化安裝，傳感器可選擇插入或在線式安裝；

　 9、模塊化電子結構設計，從而產品的自由升和新；

　 10、電子線路具有自動溫檢能，可根據介質溫度自動修正；

二：應用場所

　 空氣、壓縮空氣、混合空氣、氧氣、氮氣、氫氣、天然氣、沼氣、爐煤氣、瓦斯氣等氣體；

三： 熱式氣體質量流量計兩種原理

　 熱式質量流量計是基于熱擴散原理來測量流量的。該流量計有兩種設計方法；是恒率；二是恒溫差。
　 熱式流量計的測量傳感器有兩個探針（RTD），其中只是參考點，用來測量流體的溫度t1；另只是加熱源，用來充當熱源t2 。它們置于流體中，這兩個探針元件之間產生溫度差△T。在無流量時，△Tzui大，隨著流量Q的增加，熱源的熱量被帶走，t2溫度下降，△T會減小，我們可用以下表達式（1）表示
P/△T=a+b*（Q）m （1）
式中P—為電子模塊為加熱源提供的率；△T—為加熱源與參考點之間的溫差；b是與所測氣體物性如熱導率、比熱容、粘度等有關的系數，如果氣體成分和物性恒定則視為常數。a則是與實際流動有關的常數、m—為數系數；Q—為流體的質量流量。從式（1）我們可以看出，實現流量測量有兩種方法：P固定就是恒率法；△T固定就是恒溫差法。
　 恒溫差法特點：小量程段特靈敏，線性好，反應速度也快.（圖1）
　 恒率法特點：大量程段線性好，適合溫、濕環境。（圖2）

HAD- STN2系列流量計會根據不同的應用場所而選擇其中的種方式。

四：術標

　 測量范圍：0--120m/s（20℃，101.33KPa）
　 度：±1%的讀數±0.5%滿量程
　 重復性：0.2%滿量程
　 環境溫度范圍：-40℃--85℃(無顯示); :-30 ℃--70℃(有顯示); 濕度小于90%RH
　 介質溫度范圍：
　 -40℃-100℃；0℃-200℃；0℃-450℃；0-510℃
　 模擬量輸出：流量：4-20mADC；溫度：4-20mADC
　 典型響應時間：1秒
　 溫度系數：0.05%/℃
　 累積脈沖量輸出
　 鍵入12段非線性修正，內置10段非線性修正
　 通訊：串口輸出RS232/RS485/RS422
　 上下限輸出繼電器 2A/220VAC
　 四位瞬時流量顯示，六位累積流量輸出
　 大屏幕8位LCD顯示
　 過程壓力：<2MPa
　 過程連接：法蘭/鎖緊裝置/閥連接
　 本安、隔

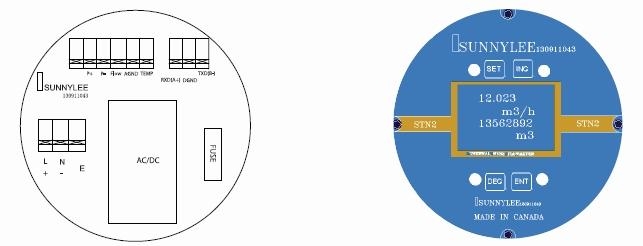

五：儀表電氣接法及按鍵位置定義

　

E：大地 　 　 　 　 　 　 　 Flow：流量信號輸出（4-20mA）正 AGND：信號模擬地 　 　 　 　 Temp：溫度信號輸出（4-20mA）負 L：交流供電的火線 　 　 　 　 　 N：交流供電的相線

按鍵定義： SET：設置鍵， 按下此鍵，可入設定主菜單，確認鍵。 INC： 加1鍵；在測量模式時，可做瀏覽鍵；在設置模式中，可在同菜單中實現菜單的循環。 DEC： 減1鍵；在測量模式時，可做瀏覽鍵；在設置模式中，可在同菜單中實現菜單的循環； ENT： 移位鍵；入子菜單鍵；返回主菜單鍵 注：儀表本身具有背光能（每次按鍵時，背光（藍光）點亮，適宜在夜間觀察儀表的作情況）。

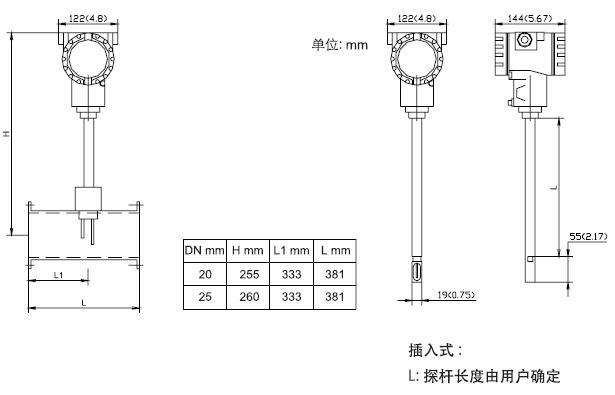

六：外型尺寸及安裝尺寸

七：儀表選型南

型號	型號	型號	規格描述
HAD-STN2	HAD-STN2L	HAD-STN2 J	-插入式, L-法蘭式, J-夾持式
型號	型號	型號	供電電源
A	A	A	24VDC
B	B	B	220VAC
C	C	C	110VAC
型號	型號	型號	流量方向
1	1	1	單向
2	2	2	雙向
型號	型號	型號	探桿直徑
A	A	A	1/2”
B	B	B	3/4”
C	C	C	1”
型號	型號	型號	探頭/桿材質
B	B	B	不銹鋼
C	C	C	哈氏合金C
W	W	W	其它(定貨時與廠或辦事處聯系)
型號	型號	型號	過程連接
A	-	-	3/4”NPT
B	-	-	1”法蘭
C	-	-	1 1/4”NPT
D	-	-	1 1/2”NPT
E	-	-	2”法蘭
W	-	-	其它(定貨時與廠或辦事處聯系)
型號	型號	型號	流量管尺寸
-	A	A	1/4”
-	B	B	1/2”
-	C	C	1”
-	D	D	1 1/2”
-	E	E	2”
-	F	F	6”
-	G	G	8”
-	W	W	其它(定貨時與廠或辦事處聯系)
型號	型號	型號	法蘭規格
0	-	-	無
1	-	-	150Ib碳鋼
2	-	-	150Ib不銹鋼
3	-	-	300Ib碳鋼
4	-	-	300Ib不銹鋼
W	-	-	其它(定貨時與廠或辦事處聯系)

型號	型號	型號	流量管/法蘭
-	A	A	碳鋼
-	B	B	不銹鋼
型號	型號	型號	溫度,壓力
1	1	1	-40℃--100℃
2	2	2	-20℃--200℃
H	H	H	0℃--450℃
P	P	P	>1.6MPa
型號	型號	型號	插入深度
1	-	-	1--6”
2	-	-	1--12”
3	-	-	1--21”
W	-	-	用戶定義
型號	型號	型號	變送類型
A	A	-	體化
B	B	-	分體式(僅適用于非防場所)
型號	型號	型號	其它選項
S1	S1	S1	在線插拔的密封裝置(低壓)
M1	M1	M1	顯示表頭
E1	E1	E1	非易燃與本質安認證
E2	E2	E2	本質安與隔認證
N1	N1	N1	耐瞬變電壓保護端子塊
T1	T1	T1	帶RS232口通訊
T2	T2	T2	帶RS485口通訊
J1	J1	J1	溫度模擬量輸出
J2	J2	J2	繼電器報警輸出(流量)
-	F1	-
