安科瑞AKH-0.66P低壓保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

      AKH-0.66P保護型電流互感器用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍200-6300A，二次輸出5A、1A，主要準確級有：5P10、10P10、10P20、5P20等。采集低壓過載、短路信號，與電動機保護單元配套使用，主要電流比有250A/50mA，800A/100mA。

符合標準

產品符合國標GB1208-2006

技術指標

l 保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A

l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）

l 額定頻率50-60Hz

l 環境溫度-30℃~70℃，zui高耐溫120℃

l 海拔高度≤3000m

l 工頻耐壓3000V/1min 50Hz

l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

選型說明

l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；

l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；

l 產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；

l 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；

l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

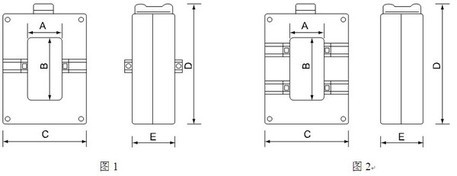

規格尺寸
