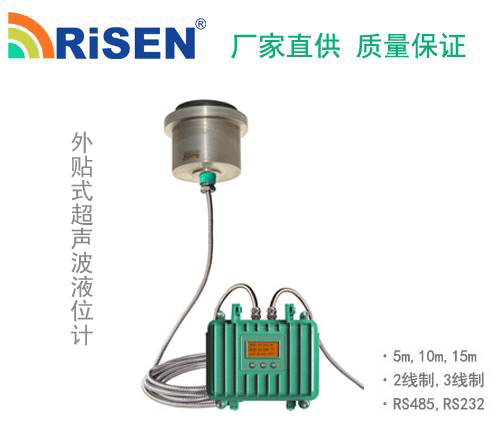

一、RISEN-WTP，外貼式超聲波液位計，水位計概述
外貼式超聲波液位計(&開關) 在國外已經應用多年，在也已于1999年就由科學院陳海坤課題組研制出來。該裝置主要用于石油、化工、核工業等領域才能顯示其必要性、實用性和，但由于造價較傳感器介入式超聲波物位儀高，加之石油、液化燃?xì)?、化學試劑等液體介質有“加熱”等時令維護工藝過程，使得儀器的適應和抗干擾性都會遇到問題。例如、將超聲波傳感器貼裝于原油罐的外側，當其用蒸汽連續加熱一段時間后后、止加熱，蒸汽即變成冷凝水；倘若再恢復加熱，泠凝水將遇熱產生爆裂過程，滋生出強烈的聲干擾信號，加之現場較強的電磁干擾，這些都會疊加在一次、二次回波信號上，使儀器產生誤動作。還有，罐表層生銹、脫層，罐體材質不同，大型罐體介質的溫度是梯度分布，液體中氣泡、漂浮物的不可靠性，不同種類的介質聲速各異，都給儀器的數學模型建立、軟件算法庫的完善帶來挑戰，應用工況也有所局限；從而讓外貼式超聲波液位計，與介入式超聲波液位計差距拉大。綜上諸多原因，使得外貼形式超聲波液位計普及較慢。
我公司于2005年開始研制外貼式超聲波液位計，并根據外置聲波輻射原理做出了一只自吸式超聲換能器，但由于當時市場需求不多，又忙于其他產品研發而擱下。直至2011年應南陽油田和8027廠的要求才重續項目，做出成品。雖然這對于從事超聲物位生產企業而言，只是個應用拓展，遠算不上發明創造，但、為適應現場應用中不同工況出現的問題，聲波伺服軟件與電路硬件的改進也來回逾百次。由于傳感器采用了外貼安裝、與被測液體不接觸就可在罐外連續測量液位，對罐體不開孔、安裝不停產、不破壞原有罐體結構。特別適合那些密閉容器內裝有各種有毒介質﹑強酸﹑強堿、高壓液化氣體及其它各種純凈液體的液位進行測量，若選用隔爆設計的產品，還可應用在易燃易爆的場合中。
二、RISEN-WTP，外貼式超聲波液位計，水位計工作原理
外置式超聲波液位計與介入式超聲液位計一樣，都是采用了超聲回波的聲時測距原理，不同的是從傳感器輻射面發出的機械波，穿過管壁后再度越罐中液體介質，至液面反射后回來，聲波經歷了單程二次度越，使得其模擬和數字信號處理技術有所不同且更為復雜。RISEN_WT外置超聲液位計系兆易科技公司研發的專用聲波處理軟件和伺服電路，從超聲波外貼式換能器的結構、數學模型的建立到信號處理軟硬件，都具有的知識產權。通常情況下，外貼式超聲液位計的安裝更為方便，鋼質液罐只需將帶有磁鐵的傳感器吸附在罐外表的底部適當?shù)奈恢茫詈蟿┑氖褂?、裝貼位置選擇見隨儀器配送的安裝提示）即可實施罐內液位檢測 。其信號輸出與介入式液位計一樣，諸如工業中抗干擾的電流環4-20mA,0-20mA,模擬電壓0/1-5V,0/1-10V,數據通訊RS232C,RS485等非常豐富。方便用戶根據自己的PLC可編程控制器、數字儀表、計算機、鐵電存儲器等，選用相應的輸出信號與上位設備接口，進入用戶的主系統。
三、RISEN-WTP，外貼式超聲波液位計，水位計技術參數
檢測量程：1m、3m、5m、10m、20m、30m
顯示分辨率：1mm，1cm
測量誤差：1～5‰（罐壁材料、厚度、介質潔凈度、壓力、溫度不穩可能影響精度）
顯示方式：LCD液晶屏（段式多信息LCD/LCMS/LCML）
工作電源：24V DC±15%, 5～10W
出線形式：四線制（電源線2根、信號線2根）
模擬輸出：默認4～20mA，zui大負載 500Ω～750Ω（其它模擬量訂貨時選擇）
通訊接口：RS-485
外殼材質：鑄鋁、塑料（據工況選擇）
防護等級：IP65
主機環境溫度：-20℃～+70℃
探頭環境溫度：-40℃～+100℃ （長期工作在50度以上，會使探頭壽命降低）
工作濕度：15%～ RH （低于-20℃時，建議增加保溫措施）
介質要求：液體中無結晶物，無沉淀物，無密集氣泡，無大量懸浮固體，；
介質粘度：動力粘度≮10mPas；動力粘度≯30mPas；
動力粘度10mPas～30mPas 會使量程減?。?
容器材質：容器壁是硬質材料制成，容器壁的內外表面應平整。如：不銹鋼、碳鋼、其他硬金屬、樹脂、硬塑料、玻璃鋼、玻璃、硬橡膠、陶瓷等材料。
壁 厚： 1-30mm、2～70mm
罐 型： 立式罐、臥罐、球罐、槽罐、等
