拉力試驗機是用來對材料進行靜載、拉伸、壓縮、彎曲、剪切、剝離等力學性能試驗用的機械加力的試驗機，拉力試驗機也可分為單柱式和龍門式，之間的選擇應該依照材料的不同，來分辨力值的大小，拉力試驗機也是依照力量不同分規格型號。選擇適合你這邊使用的試驗機歡迎來電咨詢： www.sztb04.com

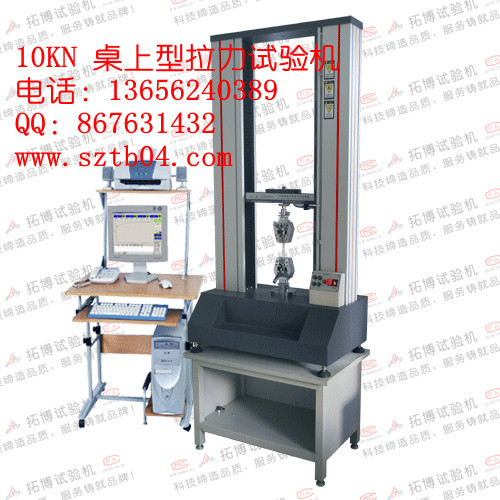

TH-8201S伺服電腦式桌上型材料試驗機測試過程中采用全數字化力量、位移、速度三閉環控制，采用臺灣交流伺服馬達及控制驅動系統，配合臺灣減速箱及臺灣TBI滾珠絲桿傳動，以達到傳動效率與性噪比效果。
本機主要用檢測金屬、非金屬材料產品的拉伸、抗壓縮、剝離、撕裂、抗彎曲、三點抗折、抗剪切等物理性能。同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。
一、 TH-8201S伺服電腦式桌上型材料試驗機主要技術參數：
1、zui大試驗力： 10kN(可選配20kN)；
2、準確度等級：優于0.5級；
3、負荷測量范圍：0.2%—FS；
4、試驗力示值允許誤差限：示值的±1%以內；
5、試驗力示值分辨率：zui大試驗力的1/±200000；
6、變形測量范圍：0.2%—FS；
7、變形示值誤差限：示值的±0.50%以內；
8、形分辨力：zui大變形的1/8000
9、位移示值誤差限：示值的±0.5%以內；
10、位移分辨力：0.001mm
11、力控速率調節范圍：0.01-10%FS/S；
12、力控速率控制精度：設定值的±1%以內；
13、變形速率調節范圍：0.02—5%FS/S；
14、變形速率控制精度：設定值的±1%以內；
15、位移速度調節范圍：0.5—500mm/min
16、位移速率控制精度：速率<5mm/min時，設定值的±1.0%以內；速率≥5mm/min時，設定值的±0.5%內；
17、恒力、恒變形、恒位移控制范圍：0.5%--FS；
18、恒力、恒變形、恒位移控制精度：設定值≥10%FS時，設定值的±0.1%以內；設定值<10%FS時，設定值的±1%以內；
19、有效試驗寬度： 400mm(前后不受限)
20、有效拉伸空間距離：1000mm(不安裝測試夾具時)
21、主機外型尺寸（長×寬×高）：790×465×1650（mm）
22、使用電源：單相220V 50Hz 1kW
23、機臺重量：約160kg；
二、 控制及數據處理軟件功能特色：
1、的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點。控制軟件能實現自動求取抗拉強度、彎曲強度、屈服強度、斷裂強度、彈性模量、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料標準的要求。
2、控制方式：定速度、定位移、定荷重、定荷重增率、定應力、定應力增率、定應變、定應變增率等控制方式可選；
3、自動清零：試驗開始后，測量系統自動調零；
4、自動換檔：根據負荷大小自動切換到適當?shù)牧砍?，以確保測量數據的準確度；
5、自動存盤：試驗數據和試驗條件自動存盤，杜因忘記存盤而引起的數據丟失；
6、批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
7、顯示方式：數據與曲線隨試驗過程動態顯示；
夾具本身沒有固定的結構（如金屬絲可采用纏繞方式夾緊,也可采用兩個平板夾緊，金屬薄板試樣可采用楔形夾緊方式，也可采用對夾夾緊方式），這和主機有明顯的區別，主機、國外的大同小異，而夾具國外的、的區別很大，不同公司間也有大的區別。這主要取決于公司的整體水平，設計人員的經驗的積累。國外的夾具，如INSTRON、MTS、ZWICK等公司的夾具一般做工細致,可靠性較高，但價格較高，處在高端市場，而的，如SANS的夾具，由于涉足行業廣，在的市場分額大，在一定程度上可以取代國外的夾具,處在中高端市場,但在一些新材料,特種材料用夾具上與國外水平還有一定差距。
夾具本身就是一個鎖緊機構，我們知道機械上的鎖緊結構有：縲紋（即螺紋，螺釘，螺母）、斜面、偏心輪、杠桿等，夾具就是這些結構的組合體。試驗機用夾具在結構上沒有固定的模式, 根據不同的試樣及試驗力大小,在結構上差別很大.大試驗力的試樣一般采用斜面夾緊結構,隨試驗力的增加,夾緊力隨之增加，臺肩試樣采用懸掛結構等，如果夾具按結構劃分，可分為楔形類夾具（指采用斜面鎖緊原理結構的夾具）、對夾類夾具（指采用單面或雙面螺紋頂緊原理結構的夾具）、纏繞類夾具（指試樣通過纏繞方式鎖緊的夾具）、偏心類夾具指采用（偏心鎖緊原理結構的夾具）、杠桿類夾具（指采用杠桿力放大原理結構的夾具）、臺肩類夾具（指適用于臺肩試樣的夾具）、螺栓類夾具（指適用于螺栓、螺釘、螺柱等測試螺紋強度的夾具）、90°剝離類夾具（指適用于兩試樣進行垂具，直剝離的夾具）等。這些夾具的結構各有各的優缺點，例如：楔形夾具，初始夾緊力小，隨試驗力增加。夾緊力隨之增加。對夾夾具，初始夾緊力大，隨試驗力增加。夾緊力隨之減小
1.拉伸速度的問題
在彈性變形階段，金屬的變形量很小而拉伸載荷迅速增大。這時候如果以橫梁位移控制來做拉伸試驗，那么速度太快會導致整個彈性段很快就被沖過去。以彈性模量為200Gpa的普通鋼材為例，如果標距為50mm的材料，在彈性段內如以10mm/min的速度進行拉伸試驗，那么實際的應力速率為 200000N/mm2S-1×10mm/min×1min/60S×1/50mm=666N/mm2S-1 一般的鋼材屈服強度就小于600Mpa，所以只需要1秒鐘就把試樣拉到了屈服，這個速度顯然太快。所以在彈性段，一般都選擇采用應力速率控制或者負荷控制。塑性較好的材料試樣過了彈性段以后，載荷增加不大，而變形增加很快，所以為了防止拉伸速度過快，一般采用應變控制或者橫梁位移控制。所以在GB228-2002里面建議了，“在彈性范圍和直至上屈服強度，試驗機夾頭的分離速率應盡可能保持恒定并在規定的應力速率的范圍內（材料彈性模量E/（N/mm2）＜150000，應力速率控制范圍為2—20（N/mm2）?s-1、材料彈性模量E/（N/mm2）≥150000，應力速率控制范圍為6—60（N/mm2）?s-1＝。若僅測定下屈服強度，在試樣平行長度的屈服期間應變速率應在0.00025/s～0.0025/s之間。平行長度內的應變速率應盡可能保持恒定。
在塑性范圍和直至規定強度（規定非比例延伸強度、規定總延伸強度和規定殘余延伸強度）應變速率不應超過0.0025/s。"。這里面有一個很關鍵的問題，就是應力速度與應變速度的切換點的問題。是在彈性段結束的點進行應力速度到應變速度的切換。在切換的過程中要保證沒有沖擊、沒有掉力。這是拉力試驗機的一個非常關鍵的技術。
