產品簡介
TCK-1T防爆型磁性開關，井筒開關，供應商TCK系列磁性開關有通用型和防爆特殊型兩類、四種型號產品：TCK-1型磁性開關；TCK-2型磁
公司簡介
麻城圖爾克傳感科技有限公司創立于1999年，我們?yōu)榭蛻籼峁┏^3000多種規格的產品，涵蓋電感式傳感器、電容式傳感器、光電式傳感器、編碼器、霍爾傳感器、磁感應傳感器、各類光幕（光柵）、固態繼電器、礦用防爆電器和皮帶機保護系統等系列產品，以及工業自動化綜合解決方案。我們的產品應用于冶金、鋼鐵、石油、化工、紡織、煙草、食品、印刷、礦山、電子、儀器等行業的工業機械設備及自動化生產線，作限位保護、定位檢測、信號傳送、自動計數、測速等作用。
展開
產品說明

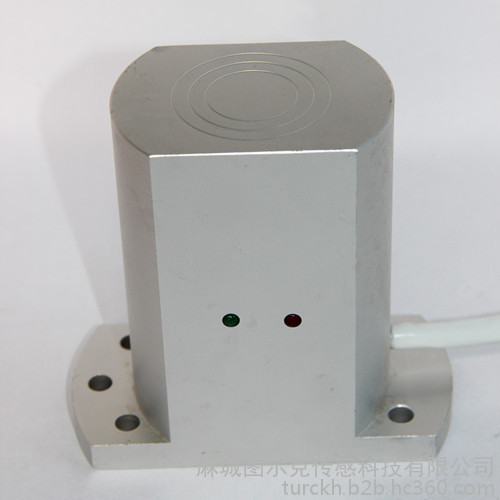

TCK-1T防爆型磁性開關，井筒開關，供應商
TCK系列磁性開關有通用型和防爆特殊型兩類、四種型號產品：
TCK-1型磁性開關；
TCK-2型磁性開關；
TCK-3型保持式磁性開關；
TCK-4型保持式磁性開關。
TCK-1型磁性開關，當外界S磁場作用于磁傳感器時，開關動作，轉換2秒。靜止作用時，處于轉換狀態，失去磁場作用，自動復位。類似一般機械式瞬時動作型按鈕開關，按壓轉換，釋放則自動復位。
TCK-2型磁性開關，能識別磁場運動方向。磁傳感器檢測到外界作用磁場N-S方向磁場過零時，開關動作，轉換2秒。靜止該過零點時，處于轉換狀態，失去外界磁場作用，自動復位。S-N方向磁場過零不轉換。
TCK-3型和TCK-4型保持式磁性開關，其作用磁場形式不同。
TCK-3型保持式磁性開關有兩個狀態，能保持。當外界S磁場自下而上作用于磁傳感器時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。即使失去外界磁場作用、開關上電、失電，仍保持此狀態。當外界有S磁場自上而下作用于磁傳感器時，轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態，直至下次自下而上動作。S磁場上下作用3型磁開關，磁開關轉換動作并能保持各個狀態，類似用力上下?lián)軇訖C(jī)械式鈕子開關一樣。
TCK-4型保持式磁性開關，磁傳感器檢測到外界作用磁場N-S方向磁場過零時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。當外界作用磁場S-N方向磁場過零時，開關轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態。TCK-4型磁性開關具有準確的窄窗孔磁場過零轉換特性TCK-1T防爆型磁性開關
TCK磁性開關原理框圖如圖1。它們使用了靈敏可靠的磁傳感器和微電子器件，具有高的磁靈敏度、高的分辨率和寬的反應頻率。電路設計采用了冗余結構和，采用了開關電源，電源電壓為50～60Hz 85～265VAC。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，全密封、防水、抗砸。TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，所以取得了較高的技術指標和性能，適用于各種礦井。能在礦井井筒中不用維修，安全在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法：永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都是直接檢測提升容器實際所處位置?？梢酝瑫r(shí)使用這兩種方法，配合電氣控制設備，保障提升機安全準確運行。本說明主要介紹這兩種使用方法。
產品型號規格和結構TCK-1T防爆型磁性開關
TCK系列磁性開關產品型號規格表
|
名 稱
|
型 號
|
電源電壓
|
輸出方式
|
|
通用性磁性開關
|
TCK-1P
TCK-2P
|
85V～265V
|
兩組轉換電磁繼電器觸點
|
|
通用性保持式 磁性開關
|
TCK-3P
TCK-4P
|
|
|
|
防爆特殊型 磁性開關
|
TCK-1T
TCK-2T
|
85V～153V
|
兩組轉換電磁繼電器觸點
|
TCK-1T、TCK-2T、TCK-3T、TCK-4P、KGE-1P、KGE-1T 、KGE1-1AP、KGE1-1T礦用井筒開關，TCK-1T防爆型磁性開關
