產品特點：
|
GDS3354數字存儲示波器，帶寬：350MHz；通道數：4通道；實時采樣率5GSa/s, 等效采樣率100 GS/s ，25K存儲深度；8寸屏幕VPO數字熒光顯示技術。 |
| GDS-3354GDS3354數字存儲示波器的詳細資料： |
|

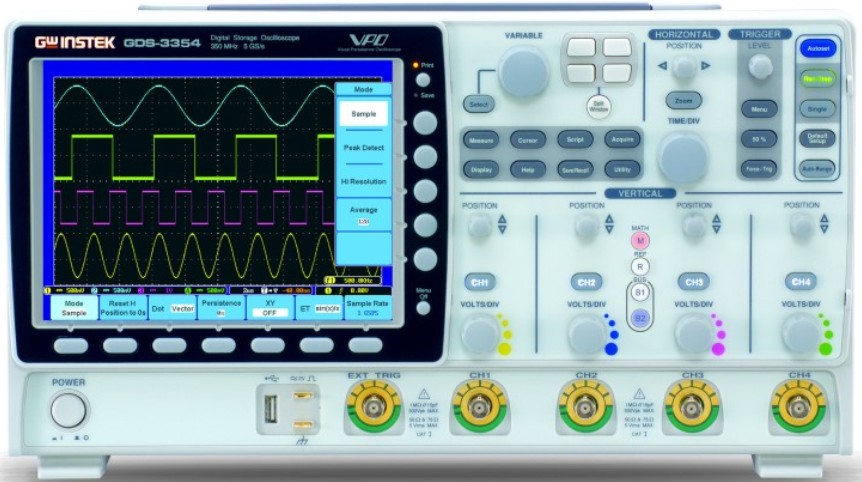

GDS3354數字存儲示波器，帶寬：350MHz；通道數：4通道；實時采樣率5GSa/s, 等效采樣率100 GS/s ，25K存儲深度；8寸屏幕VPO數字熒光顯示技術。
GDS3354數字存儲示波器，雙采樣模式: 5GSa/s實時取樣率和100GSa/s等效取樣率， 8寸屏幕VPO數字熒光顯示技術顯示的信號振幅，時間和信號強度的3維波形數據，使GDS3354實現模擬示波器的測試效果，特別適用于分析視頻等調制信號、掃頻信號、抖動信號的測試。獨特的窗口分割功能，能同時觸發、控制、顯示四個信道的波形信號；輸入阻抗：50Ω/75Ω/1MΩ；選配電源分析儀軟件DS3-PWR以及電流探頭GCP-530或GCP-1030，可以對電源品質(power quality)、諧波(harmonics)、紋波、浪涌(in-rush current)等電源的指標進行分析，特別適用于開關電源或開關模塊電源的測試和分析；可選配串行總線的觸發、譯碼功能.軟件可支持I2C, SPI以及UART.GDS3000系列數字示波器：GDS3354|GDS3352|GDS3254|GDS3252|GDS3154|GDS3152
GDS - 3000系列具有高速的5GSa / s實時取樣率以及100 GSa/s的超高速等效時間取樣率對于重復性的的訊號進行更的波型重建，其性能昰今日市場上同等級的示波器(GDS-3152和GDS- 3252zui大實時取樣率為2.5GSa / s)并且也為市場提供更經濟的波形測試的解決方案。高速信號采集能力偕同VPO信號擷取技術，讓GDS- 3000系列成為非常適合觀測如視頻，偶發信號和浪涌事件…瞬間事件。憑借著GDS-3000系列強大的技術為后盾，讓你在每一次復雜信號的擷取過程中都有著更充分的信心。
 上門演示熱線

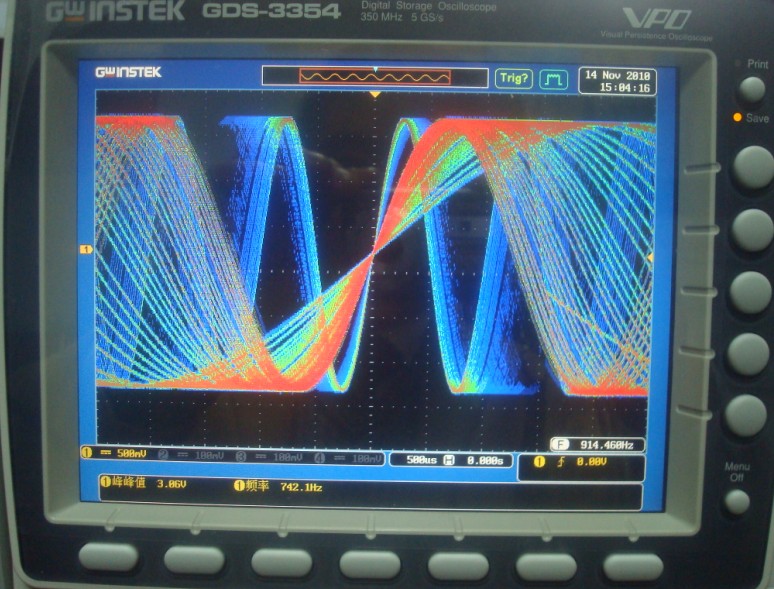

  GDS - 3000系列采用VPO(Visual Persistence Oscilloscope)信號處理技術以高速波型更新率以及多層次余暉顯示來提高波型顯示能力的效能。GDS - 3000系列的設計采用了高速FPGA并列處理模式，取代了傳統的微處理器架構，大大地提高數據處理速度及波形的獲取速率，VPO技術使GDS - 3000系列能對于測試訊號所發生的頻率度能以類似模擬示波器的多層次余暉來表示。由于ＶＰＯ技術示波器對于所顯示的訊號皆包含振幅，時間和訊號強度之3維波形數據來顯示每個波點，相較于一般傳統的數字儲存示波器，GDS-3000提供了更多的有用的信息于畫面上。高速波形擷取技術，可以對快速的事件如視頻，抖動，噪聲和矮波信號作更的分析。 * 全系列 帶寬覆蓋350MHz范圍, 提供2/4輸入通道,
* 雙取樣模式: 5GSa/s實時取樣率及100GSa/s等效取樣率
* 強大的VPO訊號處理技術，快速洞察異常訊號
* 8英吋800*600高分辨率大尺寸畫面, 能更舒適的檢視復雜訊號的細節
* 獨特的分割窗口功能，能同時觸發及顯示四個信道的波形訊號
* 彈性的GW App應用軟件平臺, 軟件擴充/ 升級更容易
* 可選擇50Ω/75Ω/1MΩ三種不同的輸入阻抗
* 可選配功率量測軟件以進行電源質量測試與分析
* 可選配串行總線的觸發、譯碼功能.軟件可支持I2C, SPI以及
GDS3000系列數字示波器性能介紹
  VPO- Visual Persistence Oscilloscope 波形處理技術

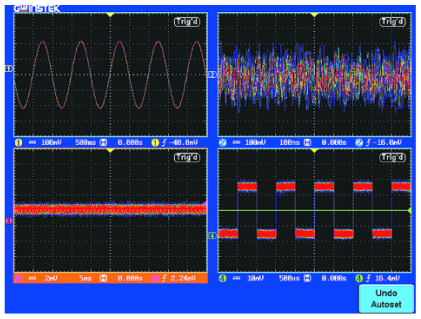

獨特的分割畫面功能允許GDS- 3000系列每個輸入信道是運作與各自設置和波形顯示。時基，垂直靈敏度，可以觸發選擇到的每個信道及分別輸出信號的波形顯示在個別的銀幕上。這是近似多臺數字示波器 ,此功能是非常適用于同步測試的應用?？吹郊毠?jié)及多層次波形昰非常不同的特點。 看到細節多波形非常不同的特點。該8英寸800 * 600高分辨率液晶顯示，使屏幕上的一個分割畫面有愉快的觀測環境，以查看細節復雜的信號。
 完整的觸發功能
除了邊緣觸發外，GDS- 3000系列還提供多種觸發功能，包括視頻，脈沖寬度，矮波，上升時間和下降時間(定義時間長度)，交替，時間延遲，事件延遲以及Ｈold-Off功能。 靈活的觸發功能偕同高速取樣率與VPO信號處理技術讓GDS – 3000成為捕獲各類波形的強大工具。  水平時基和垂直靈敏度自動范圍切換設定

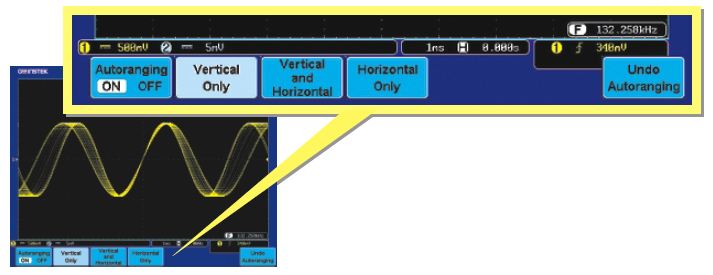

自動范圍切換功能，GDS-3000能依據當時所輸入的訊號自動判斷并進行水平掃描時基和/或垂直靈敏度的刻度范圍的調整。此功能讓工程師方便地對所輸入的連續訊號頻率和振幅變化進行追蹤，讓訊號波形始終以適當?shù)目潭蕊@示于畫面上。特別是當需要重復性的探索試驗電路上不同的頻率和振幅時，自動范圍切換設定會是測試工程師愛的功能之一。  雙顯示窗口放大功能
GDS - 3000系列窗口放大功能提供在同一時間下能以雙顯示模式同時顯示主要波形和放大波型二部份。在“窗口放大”模式中，工程師可使用光標任意決定對于主要的波形其需要放大的寬度和位置，放大窗口中會把光標已圈選的范圍進行擴展放大，藉以提供工程師詳細的波型細節。“窗口放大”模式當中其光標設定提供粗/微條功能，可以幫助工程師快速且的移動縮放窗口中任何預期的位置。  28項自動測量
GDS - 3000系列支持高達28項的波形測量項目，總體區分為三個重要的參數類別：幅度，時間/頻率和延遲測量。在量測顯示模式，提供單一參數顯示模式和同時顯示所有測試參數模式，前者可以顯示8組自動測量項目，而后者則可以同時顯示單一信道中所有的波型測量參數訊息。  FFT測試功能

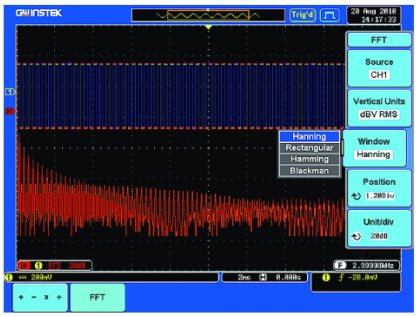

當要對所觀測波型進行諧波頻率分析時，經常會使用數字儲存示波器上的FFT功能。通常傳統示波器于FFT分析時其單位是分貝(dB)，但是分貝的單位對于工程師來說有時候總是沒有像電壓表示般來的直覺。GDS-3000系列提供 FFTrms功能，可以以電壓單位表示，更直覺的顯示被擷取訊號頻率的成分。該FFT功能支持Rectangular， Hamming， Hanning及Black-harris四種窗口。

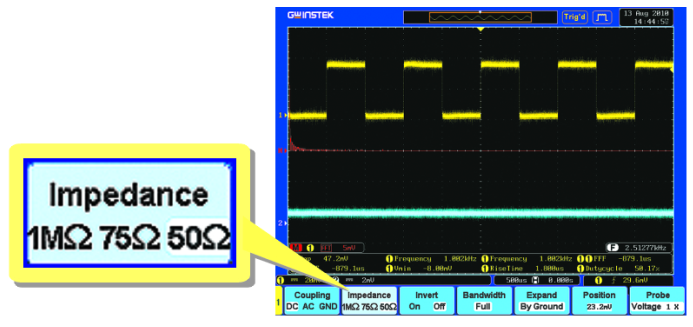

三輸入阻抗選擇
GDS-3000系列內建1MΩ，75Ω與50 Ω三種輸入阻抗，提供用戶于電路匹配上更多彈性的選擇。1MΩ 可保持zui低程度的負載效應，75Ω適用于視頻傳輸領域，50 Ω則適合于射頻通信測試應用?！∧僖矡o需四處尋找阻抗適配器來與示波器進行匹配，三種輸入阻抗的選擇擴展了GDS- 3000系列適用的范圍。  X-Y 模式

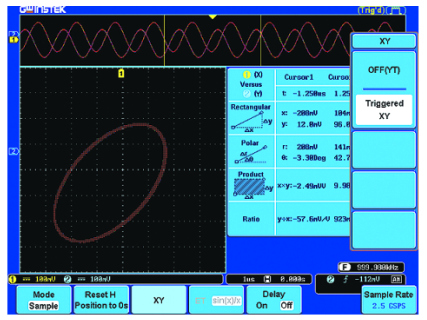

在X-Y模式中GDS-3000可以定義CH1和CH3為橫軸；CH2和CH4為縱軸，并允許2組X-Y信號同時顯示于畫面上，并提供包括矩形，性，乘積和比率的X-Y測量項目。 有別于傳統示波器，在此模式下GDS-3000可以同時顯示所輸入的時域訊號以及X-Y波形于畫面上。光標也可以測試時域波形或是自由定義光標于X-Y訊號相關測試位置。  可擴充的應用軟件

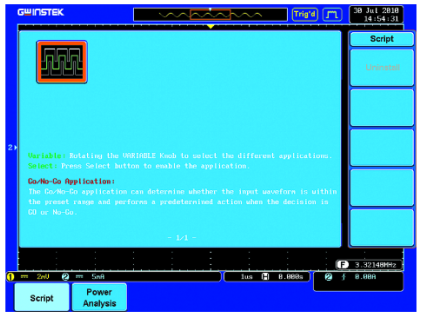

GDS - 3000系列允許用戶于未來隨時安裝額外的應用軟件于機器上。這提供了一個更開放的環境來滿足工程師對于測試功能的需要，靈活的軟件擴展平臺，讓工程師與GDS-3000始終保持在的測試狀態。  波形文件預覽
GDS - 3000提供了一個優化的波形文件預覽操作界以進行查看先前所擷取的檔案。 一般來說，示波器可以存儲大量的波形數據于機器上，為了協助工程師從大量的儲存波形文件中進行選擇，GDS-3000系列提供波形文件預覽功能，在無需打開文件的狀況下就可以知道所儲存文件的內容，讓波型文件的調閱更方便，更有效率。  的遠程控制軟件

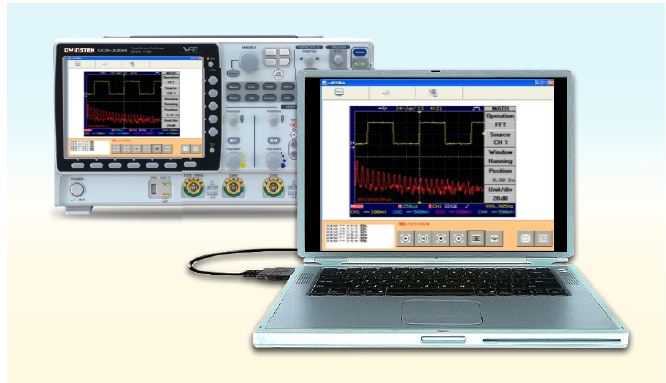

使用USB接口及FreeWave遠程監控軟件就可以用方便，簡單的方式來獲取測試的波型數據。FreeWave軟件所擷取的波形訊號可以保存為圖像文件(.bmp/.jpg)，波形資料(.csv)以及動態電影文件(.wmv)不僅可以獲取波型數據而且還可以長時間的監測并錄制波形動態行為。 FreeWave簡單的操作接口讓工程師完全不再需要學習難以理解的命令語法，就能以短的學習曲線進行遠程控制GDS-3000大部分的功能.  SVGA 輸出

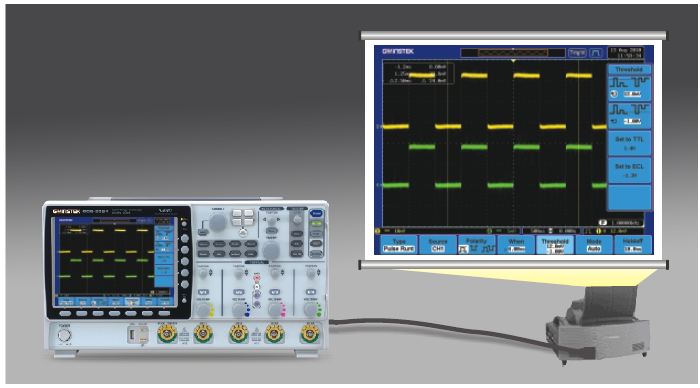

GDS- 3000系列的后方面板提供SVGA 800*600分辨率視頻輸出端子，允許GDS-3000示波器畫面顯示圖像直接傳輸?shù)酵獠匡@示器或投影機以提供遠程監控或進行波型顯示討論。直接顯示影像傳輸功能大大的提高了在生產線監控，會議討論上或是課堂教學的溝通效率。
 多樣化的連接接口
兩個高速的USB 2.0高速主機端口位分別位于前面板和背面板，用于輕松的接收或是儲存測試數據。在后方面板，也提供一個USB 2.0高速裝置端口，可用于遠程控制或是提供PictBridge兼容的打印機打印作業。RS-232和網絡接口提供了系統溝通及自動測試設備(ATE)的應用。視頻輸出則允許傳輸示波器的屏幕圖像至外接的投影機或顯示器進行遠程監控與大屏幕討論/觀察。對于GPIB的控制應用則可以選配GPIB到USB轉接器(GUG-001)輕松加以實踐。  串行總線分析軟件支持I2C, SPI以及UART(選購)

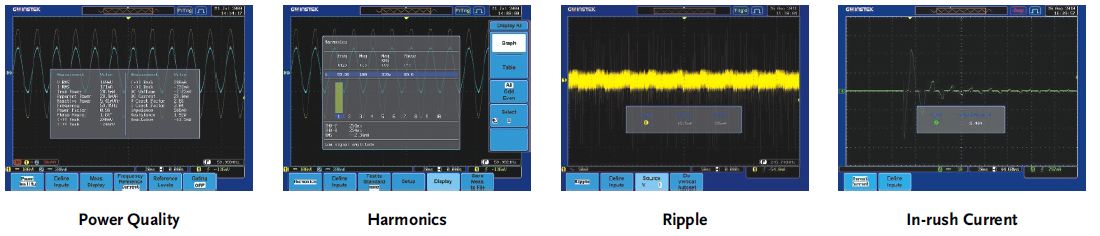

由于串行總線技術已被廣泛用于嵌入式應用當中，快速正確的觸發分析串流數據，并控制信號和相關的脈沖波形串行通信對工程師來說都是一項艱難的挑戰。GDS-3000系列串行總線分析軟件，提供完整的分析工具可以對常用的I2C, SPI以及UART串行總線進行觸發和譯碼工作。無需花費時間去深入研究串行總線的所有細節，工程師只需要輕松于GDS-3000上設定觸發條件就可以立即自動譯碼并獲取數據。 *僅4信道機種提供此選購功能  應用于電源測試用的電源功率分析軟件(選購)

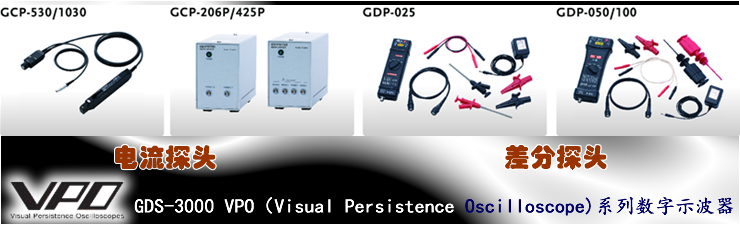

GDS-3000系列除了配備被動探棒之外，您也可選配差動探棒或是電流探棒來進行額外的測試應用。三個25MHz，50MHz以及100MHz差動探棒，和兩個全新的50MHz/30A與100MHz/30A電流探棒，搭配GDS-3000以提供整體解決方案以符合各式電源測試應用的需求。  * 電流探棒必須搭配電流探棒電源才可以工作

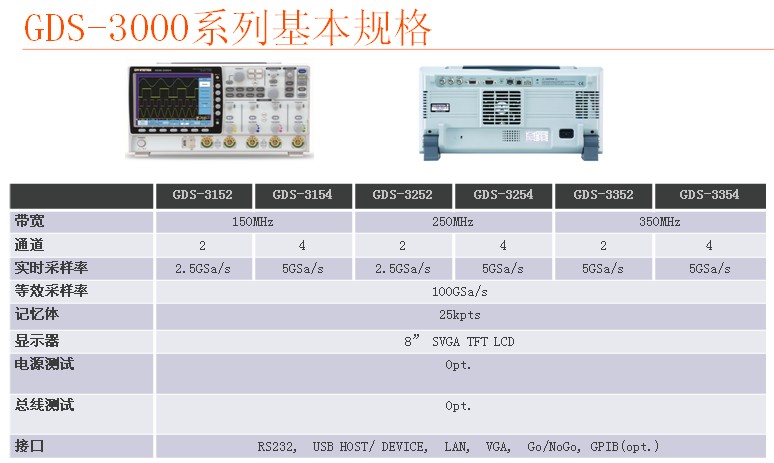

  以下是GDS3000系列數字示波器的規格選型及市場報價(驚喜促銷折扣請來電咨詢！)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
