一、設計依據：

　 本方案是按照現場供暖的換熱站現場實際情況，以及我公司成功做的一些其他熱力公司的換熱站實際運行情況為依據而設計。

1、系統設計依據資料：

換熱站       標準換熱站

換熱方式     板式換熱器

2、系統設計技術參數：

設計溫度       0-100℃

設計壓力       0-1.6MPa

二、設計原則：

1、根據現場管網的實際情況，及在同領域中的應用，設計系統主要配件均采用品牌產品，其他附屬配件采用大型知名企業產品。

2、控制策略本著“安全、節能、操作方便”原則。

3、本次項目設計符合以下標準：

n 標準及電力行業標準

GB2681-- 電工成套裝置中的導線顏色

GB/T 7353-1999 工業自動化儀表盤、柜、臺、箱

GB 14050-1993 系統接地的型式及安全技術要求

GB/T 4942.2-1993 低壓電器外殼防護等級

JB/T1402--91 盤裝工業過程和控制儀表尺寸及開孔尺寸

NDGJ16－89 火力發電廠熱工自動化設計技術規定

CJ J28-2004        《城市供熱管網工程施工及驗收規范》

CJJ34-2002         《城市熱力網設計規范》

CJJ55-93           《城市供熱管網工程質量檢驗評定標準》

GB50093-2002       《自動化儀表工程施工及驗收規范》

 GB7251-87            《低壓成套開關設備》

GBJ232-82            《電氣裝置安裝工程施工及驗收規范》

GB50054-95           《低壓配電設計規范》

機械工業部           《電氣安全管理規程》

n 美國防火協會(NFPA)

ANSI/NFPA   70 電氣規范

n 美國電氣和電子工程師協會(IEEE)

ANSI/IEEE    472 沖擊電壓承受能力導則（SWC）

ANSI/IEEE    488 可編程儀表的數字接口

n 美國電子工業協會(EIA)

EIA RS-232-C 數據終端設備與使用串行二進制數據進行數據交換的數據通訊設備之間的接口

n 美國儀器學會(ISA)

ISA  RP55.1 數字處理計算機硬件測試

ISA IPTS 60 熱電偶換算表

n 美國科學儀器制造商協會(SAMA)

SAMA PMS 22.1 儀表和控制系統功能圖表示法

n 英國電氣制造商協會(NEMA)

ANSI/NEMA  ICS4 工業控制設備和系統的端子排

ANSI/NEMA  ICS6 工業控制設備和系統外殼

n 美國保險商實驗室(UL)

UL   44 橡膠導線、電纜的安全標準



一、 本方案主要重點與原則：

（一） 概述

1、 我公司此次提供的方案，本著“安全可靠一 操作方便實用”的原則設計，現場的熱力站通過電廠汽水換熱提高一級網供水溫度再由二級網將熱量輸送給供暖熱用戶。系統中熱用戶的二級網回水一部分通過混水循環泵作用成為二級網供水另一部分返回一級網以增用戶側循環水量。

（二） 方案實施的簡要步驟

1、 現場控制柜控制換熱站機組的現場穩定運行，達到設計要求，并用DTU模塊通過GPRS網絡把換熱機組的狀態傳送到監控中心（包括泵的運行狀態，運行頻率，閥門的開度，控制器報警信息等）；監控中心隨時通過運行需要修改換熱站運行參數。

2、現場的流量計，熱量表，和電表通過智能RTU模塊經過GPRS網絡傳送到數據監控中心（包括瞬時流量，瞬時熱量，累積流量，累積熱量，有功電量等）。

3、監控中心接收現場控制器的運行信息和現場流量計，熱量表和電能表的實時數據，并隨之能形成實時報表，歷史報表，曲線，報警信息等報表，方便用戶查看與查詢。

二．本方案主要實現的功能設計

本部分設計主要實現如下功能：

1 操作員應能從任意一個操作員站（包括遠程連接站）讀出、操作和分析所有的數據（包括電表的用功功率，流量計的瞬時流量，累積流量，瞬時熱量，累積熱量，泵和閥門的運行狀態等）。

2 對換熱機組遠程終端站做出控制指導，保證整個系統在平衡的狀態下安全、穩定、節能運行。熱網監控中心通過的通訊專網對機組遠程終端站（RTU）的運行數據和運行狀態進行遠程實時采集，并實時更新數據庫，并每隔一段時間將運行數據存入歷史數據庫。

3 操作員應能從任意一個操作員站（包括遠程連接站）讀出、操作和分析所有的數據。

4系統對從所有的設備采集來的數據進行數據完整性檢驗。當通訊線路故障導致通訊中斷無法采集數據，應在通訊線路恢復正常后，保證數據采集自動恢復正常。

5 在監控中心修改換熱機組運行所需要的參數，在就地控制器上能設定或修改的參數都應在監控中心進行修改或設定，并應具有所有控制回路的專用監控畫面，滿足熱力站無人值守的要求：

1） 二次供水溫度控制：

可以在監控中心修改二次網供水溫度的設定值、修改室外溫度補償的二次網供水溫度設定曲線、修改設定曲線平移值、修改室外溫度修正值、修改時間控制程序、修改各調節閥的實際開度，修改一次側熱量zui大熱量限制值等所有需要操作。

應具有控制回路直觀的操作畫面，包括室外溫度測量值、二次供水溫度測量值、二次供水溫度設定值、平移值，通過柱狀圖進行顯示。

應有室外溫度補償的二次供水溫度設定曲線畫面，應比較形象直觀并方便修改設定值。可方便的進行參數修改等工作。

溫度控制應具有手自動切換功能。

2） 二次網供回水壓差控制：

可以在監控中心，切換水泵的控制方式，壓差控制或流量控制。

通過修改二次網供回水壓差的設定值，修改水泵變頻器的實際頻率、PID參數。

應具有控制回路直觀的操作畫面，包括二次側供回水壓差的測量值與設定值通過柱狀圖進行顯示?？煞奖愕倪M行參數修改等工作。

應有手自動切換功能。

3） 二次網回水定壓控制：

可以在監控中心修改二次網回水定壓的設定值，修改回補水泵的設定值、PID參數。

應具有控制回路直觀的操作畫面，包括二次側回水壓力的測量值與設定值通過柱狀圖進行顯示?？煞奖愕倪M行參數修改等工作。

4） 啟停控制：

在緊急情況下，可以在監控中心進行水泵、調節閥、泄壓電磁閥的啟?？刂?。在條件具備的情況下，可以進行整個混水站的啟?？刂啤?/p>

5）流量控制

可以在監控中心，切換水泵的控制方式，壓差控制或流量控制。

通過修改一次網流量的設定值，修改水泵變頻器的實際頻率、PID參數。

應具有控制回路直觀的操作畫面，包括一次網流量的測量值與設定值通過柱狀圖進行顯示?？煞奖愕倪M行參數修改等工作。

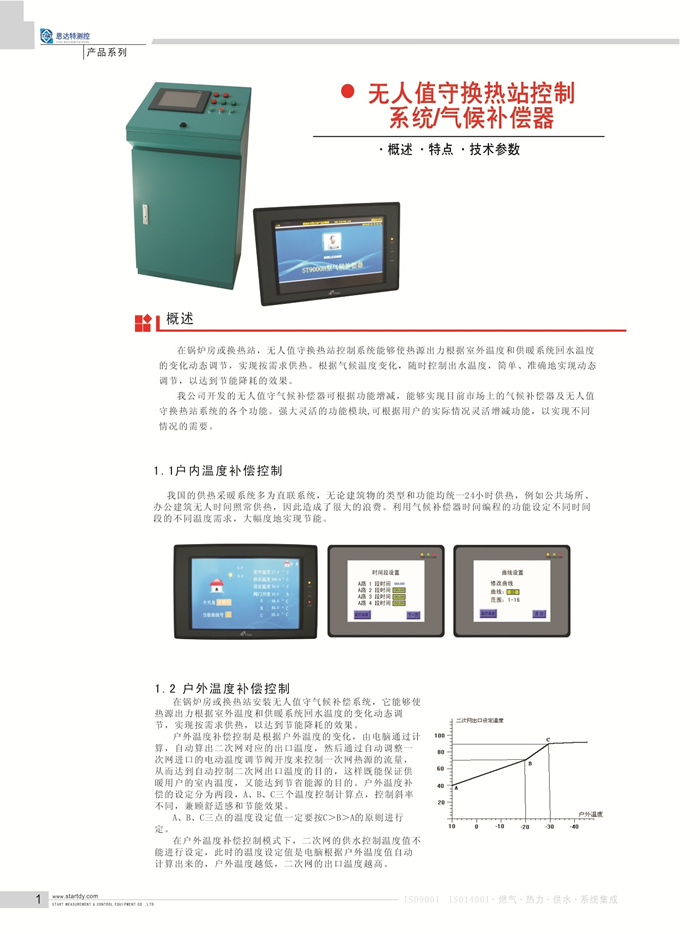

 6 觸摸屏參數設置畫面

  如上圖畫面點擊“參數設置”按鈕出現如下畫面：

    如上圖有三個按鈕：

    “循環泵參數設置：里面有循環泵運行的各個參數，如圖所示：

“循環泵手自動方式”是指循環泵在變頻運行中采用“自動”還是“手動”運行；

“自動”循環泵的頻率根據供水壓力設定值設定來自動調節；

“手動”是指循環泵頻率根據手動運行頻率設定值來運行；

“循環泵供水壓力設定值”是指根據運行中的實際情況設定供水管道的供水壓力值；

“循環泵zui低頻率設定值”是指循環泵在自動運行中的zui低運行頻率；

“手動運行頻率設定值”是指循環泵在手動運行情況下的運行頻率；

“調溫泵參數設置：里面有調溫泵運行的各個參數，

“調溫泵手自動方式”是指調溫泵在變頻運行中采用“自動”還是“手動”運行；

“自動”調溫泵的頻率根據設定溫度來自動調節；

“手動”是指循環泵頻率根據手動運行頻率設定值來運行；

“調溫泵zui低頻率設定值”是指調溫泵在自動運行中的zui低運行頻率；

“手動運行頻率設定值”是指調溫泵在手動運行情況下的運行頻率；

“室外溫手自動方式”是指室外溫度的采集方式，“自動方式”：是指根據上位機下達室外溫度值來運行；“手動方式”是指室外溫度根據室外溫手動設定值來運行；

“室外溫手動設定值”是指室外溫的手動設置值；

“溫度補償曲線設置：里面有溫度補償曲線的各個參數，

根據采集到室外溫度，根據曲線設定值，自動計算出二次供水的供水溫度值，達到節能降耗的目的。

7 實時和歷史報表功能，SCADA系統實現以下報表功能，減少系統運行負擔，提供數據安全性。必須能通過office軟件讀取、顯示和保存報表，能以時間為單位自動保存。

1）實時報表：要對所有的參數都應具有實時顯示，所有的站點的參數都應在一張報表上進行顯示，并且具有實時的時間顯示。操作員不需要編程，簡單的操作即可增刪數據，也可選擇所需要的參數進行實時報表分析?？梢赃M行編輯打印等工作。

2）歷史報表

通過讀取歷史數據庫的數據，形成相應的歷史報表。歷史報表應支持日報表、周報表、月報表、供熱季報表，并且對應的存儲在本地計算機上。操作員可通過點擊按鈕自動生成保存報表，并顯示報表的時間間隔（以天計），并可以進行編輯、打印等工作。

應有可靠的措施防止累積數據清零所造成的影響，避免形成錯誤的報表。

①日報表：對所需要的參數在每日整點時進行記錄，對模擬量參數應具有日平均值的統計記錄、累積參數應有日累積記錄等，都應進入日報表。

②周報表：對所需要的參數在每周結束時進行記錄，對模擬量參數應具有周平均值的統計記錄、累積參數應有周累積記錄等，都應進入周報表。

③月報表：對所需要的參數在每月結束時進行記錄，對模擬量參數應具有月平均值的統計記錄、累積參數應有月累積記錄等，都應進入月報表。

④供熱季報表：對所需要的參數在每月結束時進行記錄，對模擬量參數應具有供熱季zui小值、供熱季zui大值、供熱季平均值的統計記錄、累積參數應有供熱季累積記錄等，都應進入供熱季報表。

3）日志功能

日志瀏覽器顯示數據庫中按時間順序作成日志的事件和用戶行為?？梢宰尣僮髡吡私庠谒辉诘臅r候所發生的事情。也提供管理系統中有多人工作時的清晰的圖象。

日志瀏覽器總是和特定的管理工作站相關，例如每個管理工作站保存自己的日志。可以在文件服務器上安裝特定點的日志瀏覽器。

為更加清晰，日志瀏覽器分成4個部分：

l 報警日志，按時間順序保存來自所有受控點的報警信息

l 系統日志，系統日志顯示打印機缺紙、調制解調器通訊不當、或硬盤已滿。通訊事件也在此記錄，例如與某個點的通訊建立或終止

l 用戶日志，顯示用戶在管理工作站執行的行為，顯示所有沒有權限的登錄，或誰在系統工作，什么時候在什么設置點修改了什么參數

l 狀態日志，可在任何時候用語檢查所有進入的狀態信息的狀態

查找和過濾功能可以快速獲得需要的數據，特定用戶設置的查找和過濾標準，可以保存，以便需要時重復使用。自動備份功能可以防止數據丟失，日志數據庫記憶不足，早的數據可以寫入特別的文擋保存，在需要時瀏覽。

特點：

報警的保存可傳送到管理工作站

可以儲存所有的系統信息（打印機、通訊、管理工作站、調制解調器）

保存所有用戶在管理工作站的操作

輸入和保存用戶對事件和行為的評價

顯示每個條目的詳細信息

過濾選項可以集中和減少顯示的數據量

的搜索功能以快速取得信息

顯示給定日和星期的信息

定義的搜索和過濾標準可以保存，重復使用

自動數據管理和歸檔功能

創立和打印日志概述

導出日志條目以便以后用第三方軟件分析

用戶瀏覽日志的特定結構可在線直接改編

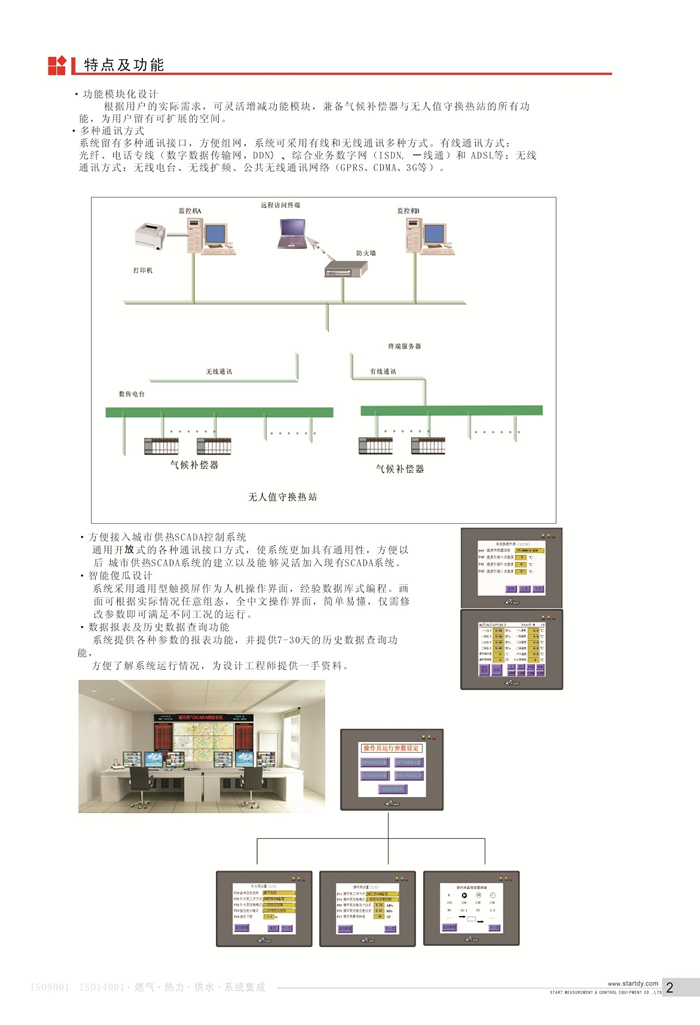

上位機監控系統：

本方案主要設備功能介紹

（一） 可編程序控制器

S7-200是德國西門子公司生產的可編程序控制器(PLC)系列產品之一。其模塊化結構、易于實現分布式的配置以及高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。

2產品特性編輯

· 針對低性能要求的模塊化中小控制系統

· 可配不同檔次的CPU

· 可選擇不同類型的擴展模塊

· 可以擴展多達7個模塊

· 網絡連接 - 多點接口 (MPI), -PROFIBUS或-工業以太網

3產品特點編輯

· 循環周期短、處理速度高

· 指令集功能強大（包含350多條指令），可用于復雜功能

· 產品設計緊湊，可用于空間有限的場合

· 模塊化結構，設計更加靈活

· 有不同性能檔次的CPU模塊可供選用

· 功能模塊和I/O模塊可選擇

· 有可在露天惡劣條件下使用的模塊類型

控制盤：2個功能鍵，功能隨狀態不同而改變，內置幫助鍵，已修改的參數列表；容易配置和調試，快速啟動，快速進入參數。詳細請見公司網站：
