SET-PI2-01 型三維成像沖擊回波檢測儀是一款以沖擊回波檢測技術(又稱應力波檢測技術)為基礎的鋼筋混凝土結構內部缺陷檢測用便攜式測試儀器。

      湖南芯儀電子科技有限公司致力于工程無損檢測行業，是專業從事無損檢測技術理論與方法研究、高端檢測儀器設備研發、生產和銷售的高科技企業。公司位于湖南省湘潭國家高新技術產業開發區，注冊資金200萬，屬于認證的高新技術企業。

公司擁有一支實力雄厚的研發隊伍，其中博士2名，碩士4名，并先后與中國計量學院、湖南大學、湘潭大學、湖南科技大學等多所高校建立了產學研合作關系。先后申請多項省級、市級科研項目，并逐步實現了多項科研成果轉化。公司自主研制的掃描式?jīng)_擊回波檢測系統、鋼管混凝土自動檢測系統等多款先進檢測設備，其性能達到國際先進水平，申請國家專利4項。目前，公司產品和服務主要涉及：
(1) 檢測設備：掃描式?jīng)_擊回波檢測系統、掃描式鋼管混凝土自動檢測系統、預應力橋梁管道密實度檢測儀、索力動測儀、錨桿質量檢測儀、基樁檢測儀、測井儀、通用聲波儀、沖擊回波儀等；
(2) 換能器與驅動電源：各類壓電換能器、超磁致伸縮換能器、輪式換能器，大功率壓電換能器、超磁致伸縮換能器驅動電源；
(3) 專業軟件開發：聲信號處理、成像軟件、遠程實時檢測操控系統軟件以及各類定制功能軟件開發；
(4) 檢測咨詢服務：提供專業的檢測解決方案、技術指導和培訓。

    公司將“技術服務社會，科技成就未來”作為我們的最高宗旨；將“優質服務”、“技術領先”、“多元共享”、“高效執行”和“互信互助”作為我們的核心經營理念。未來，我們將本著“創新、團結、努力、務實”的精神與態度，為客戶提供更加優質的產品與服務

SET-PI2-01 型三維成像沖擊回波檢測儀是一款以沖擊回波檢測技術(又稱應力波檢 測技術)為基礎的鋼筋混凝土結構內部缺陷檢測專用的便攜式測試儀器。SET-PI2-01 型三維成像沖擊回波檢測儀采用7寸高亮度真彩液晶觸摸顯示屏，、交互式按鍵/觸摸操作；單/雙通道數據采集，能夠同時進行測試，測試效率高；SET-PI2-01 型三維成像沖擊回波檢測儀配置自動信號激發器，使用方便，敲擊信號穩定度高，重復性好；專業化的數據后處理軟件可實現三維成像，缺陷識別精度高。

應用范圍

◆ 大體積混凝土內部缺陷檢測(空洞、密實度、表面損傷層厚度)

◆ 橋梁預應力管道注漿密實度

◆ 混凝土路面、邊坡厚度與結合面質量

◆ 隧道襯砌厚度與結合面質量

◆ 剪力墻灌漿質量檢測

性能特點

◆ 單面檢測，無需耦合劑，檢測方便、快捷

◆ 7 寸高亮度真彩液晶觸摸屏，實時顯示測試波波形圖和頻譜圖

◆ 專業的三維成像數據處理軟件用于后期分析

◆ 高性能內置大容量鋰電池(8.0Ah)，適用于野外長期工作

性能參數

操作系統：嵌入式系統，簡潔流暢

控制系統：MCU

操作模式：按鍵與觸摸式操作

顯示模式：7” TFT高亮度真彩液晶

通信方式：USB高速傳輸

通信速度：1 MB/s

通道數量：1發射1接收

供電模式：內置8.0 Ah可充鋰電

---

測試厚度：10 ~120 cm

測試精度：幅度精度優于0.1%；頻率精度優于0.1%

測試方式：手動/自動/信號觸發

輸入信號類型：機械振動

傳感器類型：高靈敏度加速度傳感器

---

緩存：256 K

存儲介質：4 GB高速存儲卡

聲時精度：0.5 μs

接收靈敏度：≤30 μV

采樣頻率：25 Hz ~ 1.25 MHz共8檔可調

放大增益：50 ~ 92 dB 共8檔可調

發射脈寬：1 ~ 250 μs 連續可調

---

工作環境：溫度 －10 ~ 50 °C；濕度 < 90% RH

主機尺寸：236 ×85 ×69 mm

主機重量：1.3 Kg

防護箱尺寸：415 × 310 × 140 mm

防護箱重量：2.5 Kg

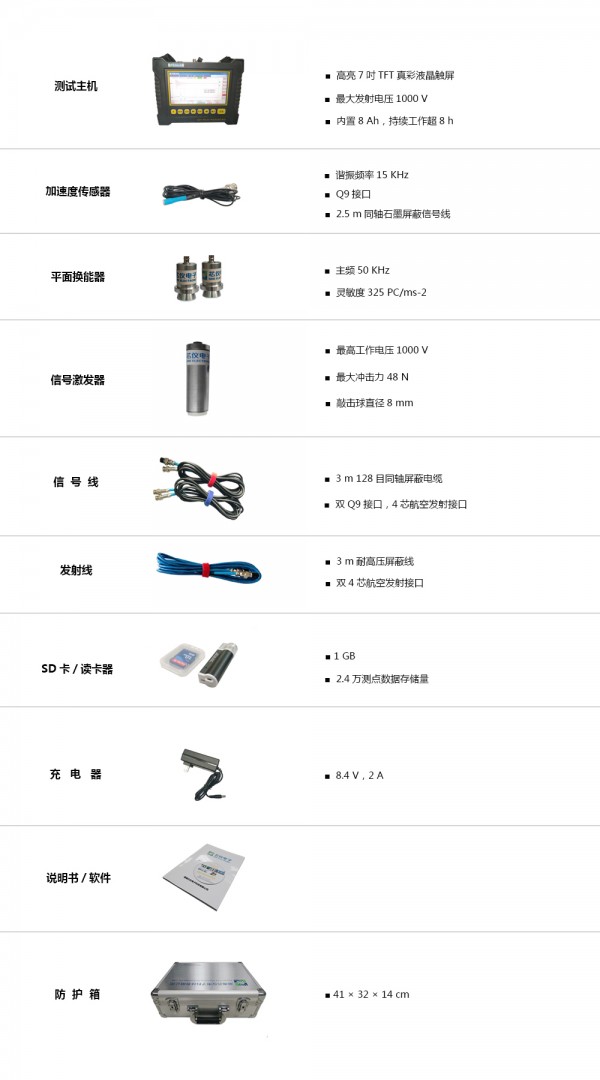

主要配置
