豆油流量計結構及原理：

流體從機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，渦輪安裝在軸承上。在渦輪上下游的支架上裝有輻射形的整流板，以對流體起導向作用，以避免流體自旋而改變對渦輪葉片的作用角度。在渦輪上方機殼外部裝有傳感線圈，接收磁通變化信號。

三、豆油流量計特點：

. 豆油流量計高度,一般可達±1%R、±0.5%R,型可達±0.2%R；

.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到高的度，在貿易結算中是優先選用的流量計；

.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

.可獲得很高的頻率信號(3~4kHz)，信號分辨力強；

.范圍度寬，中大口徑可達1:20，小口徑為1:10；

. ；

.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

四、豆油流量計技術參數：附表

公稱口徑：管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃
豆油流量計大氣壓力：86KPa～106KPa
豆油流量計公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：ExdIIBT4
連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN 　
插入式：上游直管段應≥20DS，下游直管段應≥7DS(DS為管道實測內徑)
顯示方式：(1)遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
(2)現場顯示：8位LCD顯示累積流量，單位(m3) 　4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
(3)溫度壓力補償型： A、豆油流量計顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓 　　
輸出功能：(1)脈沖輸出，p-p值由供電電源確定
(2)4～20mA兩線制電流輸出
(3)單位體積脈沖輸出及傳感器原始脈沖輸出
(4) 豆油流量計帶有RS485通迅接口 　　
供電電源：(1)DC5～24V
(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上
(3) 豆油流量計溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m

液體豆油流量計流量范圍參照表

豆油流量計安裝要求：

1、 豆油流量計安裝采用法蘭連接、螺紋連接及夾裝式；

2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS(DS為被測管道實測內徑)。

3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)；

5、傳感器露天安裝時，請做好放大器插頭的防水處理；

6、豆油流量計傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。

、豆油流量計分類

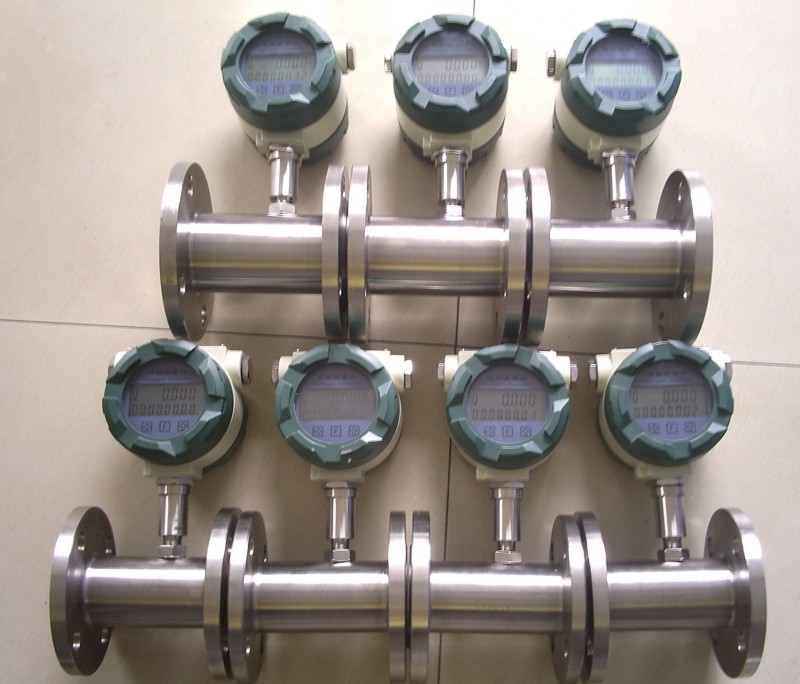

1．按儀表功能分類，HYLWGY系列 豆油流量計可分為2大類，即：

■渦輪流量傳感器/變送器

■智能一體化豆油流量計

2．功能說明

渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
