Y-60BF 不銹鋼壓力表

上海士業自動化設備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：Y-60BF

更新時間：2019-02-18

瀏覽次數：1993

公司地址：上海市恒豐北路100號

13918189105 馬經理(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

Y-60BF不銹鋼壓力表(上海自動化儀表四廠)廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。

公司簡介

上海士業自動化設備有限公司創建于2008年，本企業是國家二級企業、上海市高新技術企業，并是國內歷史悠久、規模較大的溫度儀表專業生產廠之一。現生產接觸式儀表(熱電偶、熱電阻、雙金屬溫度計及溫度補償導線）;非接觸式儀表（光學高溫計、輻射高溫計、紅外測溫儀、光導纖維溫度儀）;智能數顯記錄調節儀表;計量標準校驗裝置等四大系列,以及與其配套使用的儀表產品。廣泛用于火電、核電、石油、化工、輕工、紡織、冶金、機械制造、醫藥、食品以及國防科研行業和自動化控制系統，產品符合IEC標準，并通過了大亞灣核電站合格供應商的資格上海士業自動化儀表有限公司將以人為本。憑借一流的技術、一流的產品、一流的售前售后服務。在各個領域進行實質性的雙贏合作，推動儀器儀表產業的共同發展。

展開

產品說明

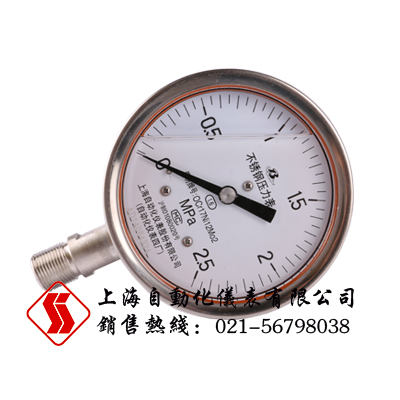

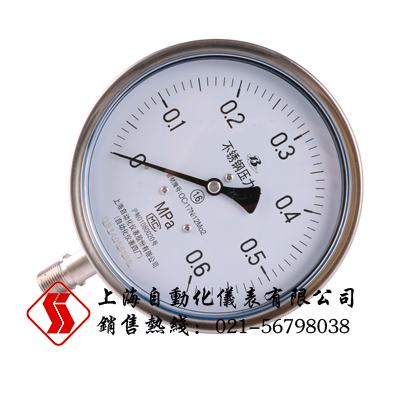

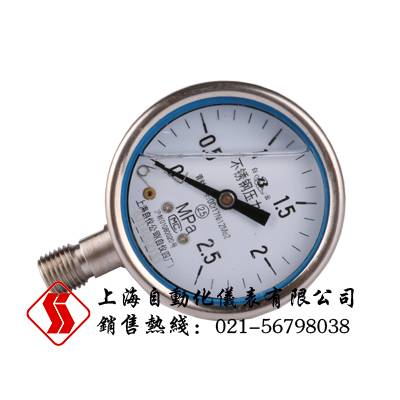

Y-60BF不銹鋼壓力表

（一）Y-60BF不銹鋼壓力表產品簡介

本儀表的整體結構設計合理、工藝精致，具有較高的測量度和持久的穩定性，因此不僅可提供出口，尤為用戶對引進國外技術裝備中的同類儀表實現國產化的理想配套產品。

（二）Y-60BF不銹鋼壓力表結構原理

儀表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

（三）Y-60BF不銹鋼壓力表型號表示

（四）Y-60BF不銹鋼壓力表主要技術指標

◆標度范圍、度等級

型號	標度范圍MPa(Hg～Psi)	精度度等級
Y-60B-F	0～0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1～0.5、0.9、1.5、2.4	2.5
Y-60B-FZ
Y-63B-F
Y-63B-FZ
Y-100B-F	0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1～0、0.06、0.15、0.3、 0.5、0.9、1.5、2.4 (-30″～0.15、30、60、100、150； 0～15、30、60、100、200、300、400、600、800、1000、1500、2000、 3000、4000、6000、10000)	1.6 (1)
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-FZ
Y-153B-F
Y-153B-FZ

注：括號內的標度范圍和度等級僅供特殊訂貨。

◆使用環境溫度：-25～70℃（外殼內充液）

-40～70℃（外殼內不充液）

◆溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)

◆抗工作環境振動：V·H·4級（外殼內充液）

V·H·3級（外殼內不充液）

◆外殼防護等級：IP65

◆重量：0.2kg(Y-60B-F)

0.6kg(Y-100B-F)

1.0kg(Y-150B-F)

◆導壓系統及外殼等材質

零件名稱	材料牌號
零件名稱	Y-60B	Y-100B、Y-150B
接頭	0Cr18Ni9（304）	0Cr17Ni12Mo2（316）
彈簧管	0Cr18Ni9Ti（321）	0Cr17Ni12Mo2（316）
外殼	0Cr18Ni9

（五）Y-60BF不銹鋼壓力表外形尺寸

D	d₀	d₁	H₁	H₂	L	L₁	L₂	接頭螺紋d
60	76	4.5	≤60	/	14	36	66	M14×1.5；Z 1/4″(NPT)
100	116	4.8	≤100	≤35	20	50	98	M20×1.5； Z 1/2″；Z 1/4″(NPT)
150	165	5.8	≤125	≤60	20	50	98	M20×1.5； Z 1/2″；Z 1/4″(NPT)
