價格：電議
所在地：江蘇 淮安市
型號：TDCSB-1500
更新時間：2023-12-09
瀏覽次數：997
公司地址：江蘇 - 淮安
王學康(先生) 經理
江蘇通達儀表有限公司
是一家專業生產玻璃鋼、不銹鋼巴氏計量槽、超聲波明渠流量計、流速儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波測深儀、超聲波流量計、電磁流量計、渦街流量計、渦輪流量計、超聲波液位計、磁翻板液位計、投入式液位計等廠家。
歡迎廣大客戶來電咨詢，來公司考察?。。?/span>
淮安通達儀表科技有限公司
是一家專業生產玻璃鋼、不銹鋼巴歇爾槽、超聲波明渠流量計、流速儀、流速流量儀、流速測算儀、流速測量儀、流速流量測算儀、流速流量測量儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波流量計、超聲波測深儀、流量計等廠家。
歡迎廣大客戶來電咨詢，來公司考察！??！
：李 陽
電 話：0
傳 真：0
手 機：
Q Q:1208117607
網 址：http://www.tongdayb.com
管段式超聲波流量儀表是以“速度差法”為原理，測量圓管內液體流量的儀表。它采用了的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表能適應工業現場的環境，計量方便、經濟、。
管段傳感器參數：
管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不引起的誤差而造成測量度下降的問題，具有測量度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。

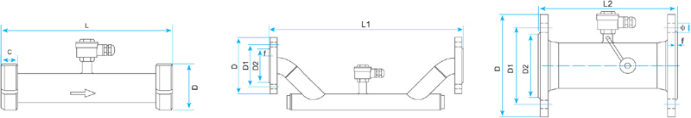

衛生型管段式傳感器 π型管段式傳感器 標準管段式傳感器
|
技術參數 |
衛生型管段式 |
π型管段式 |
標準管段式 |
|
適用主機 |
一體式、分體式、經濟型、流量模塊 |
一體式、分體式、經濟型、流量模塊、水表 |
|
|
適用管徑 |
DN25-DN80 |
DN15-DN40 |
DN50-DN1000 |
|
材 質 |
不銹鋼 |
碳鋼（不銹鋼選購） |
|
|
工作頻率 |
1MHz |
||
|
連接方式 |
活接連接 |
法蘭連接 |
|
|
適用溫度 |
－40℃～160℃ |
||
|
標 定 |
整機在線標定 |
||
|
防護等級 |
IP68(可潛水工作，水深≤3米) |
||
|
外形尺寸 |
見下表 |
||
|
公稱壓力 |
見下表 |
||
|
介質種類 |
水、海水、污水、酒、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
||
|
介質濁度 |
≤20000ppm且氣泡含量小 |
||
|
管道襯材 |
無 |
||
|
信號電纜 |
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性， |
||
衛生型管段式管道參數
|
公稱通徑 DN(mm) |
額定壓力 (MPa) |
活接式外形尺寸 |
材 質 |
|||
|
L |
H |
D |
C |
|||
|
25 |
4.0 |
300 |
282 |
51 |
19 |
不銹鋼 |
|
40 |
300 |
300 |
74 |
23 |
||
|
50 |
300 |
310 |
84 |
24 |
||
|
65 |
350 |
330 |
100 |
28 |
||
|
80 |
400 |
345 |
114 |
30 |
||
π形管段式/標準管段式管道參數
|
公稱通徑 DN(mm) |
額定壓力 (MPa) |
π形管段 |
標準管段 |
法蘭尺寸 |
|||||
|
L1 |
L2 |
D |
D1 |
D2 |
f |
Ｎ-Φ |
法蘭厚度 |
||
|
15 |
2.5 |
320 |
95 |
65 |
46 |
2 |
14×4 |
14 |
|
|
20 |
360 |
105 |
75 |
56 |
2 |
14×4 |
16 |
||
|
25 |
390 |
115 |
85 |
65 |
3 |
14×4 |
16 |
||
|
32 |
450 |
140 |
100 |
76 |
3 |
18×4 |
18 |
||
|
40 |
500 |
150 |
110 |
84 |
3 |
18×4 |
18 |
||
|
50 |
1.6 |
200 |
165 |
125 |
99 |
3 |
18×4 |
20 |
|
|
65 |
200 |
185 |
145 |
118 |
3 |
18×4 |
20 |
||
|
80 |
225 |
200 |
160 |
132 |
3 |
18×8 |
20 |
||
|
100 |
250 |
220 |
180 |
156 |
3 |
18×8 |
22 |
||
|
125 |
250 |
250 |
210 |
184 |
3 |
18×8 |
22 |
||
|
150 |
300 |
285 |
240 |
211 |
3 |
22×8 |
24 |
||
|
200 |
350 |
340 |
295 |
266 |
3 |
22×12 |
24 |
||
|
250 |
450 |
405 |
355 |
319 |
3 |
26×12 |
26 |
||
|
300 |
500 |
460 |
410 |
370 |
4 |
26×12 |
28 |
||
|
350 |
550 |
520 |
470 |
429 |
4 |
26×12 |
30 |
||
|
400 |
600 |
580 |
525 |
480 |
4 |
26×16 |
32 |
||
|
450 |
700 |
640 |
585 |
548 |
4 |
30×20 |
34 |
||
|
500 |
1.0 |
800 |
670 |
620 |
585 |
4 |
25×20 |
32 |
|
|
600 |
1000 |
780 |
725 |
685 |
5 |
30×20 |
36 |
||
|
700 |
0.6 |
1100 |
860 |
810 |
775 |
5 |
24×25 |
32 |
|
|
800 |
1200 |
975 |
920 |
880 |
5 |
24×30 |
32 |
||
|
900 |
1300 |
1075 |
1020 |
980 |
5 |
24×30 |
34 |
||
|
1000 |
1400 |
1175 |
1120 |
1080 |
5 |
28×30 |
36 |
||
·選型編碼：
A B C D E F G H I J K L
JN-100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □
|
字 母 |
參數 |
選 項 |
|
A |
主機類型 |
Y 一體式（本地可操作設參） |
|
F1 分體壁掛型 F2 分體壁掛防爆型 F3 分體盤裝型 F4 分體本地顯示型 |
||
|
M1 模塊型（本地可操作設參） M2 模塊型（本地?zé)o操作，09年底停產） |
||
|
S 經濟型（本地可操作設參） |
||
|
W 水表（電池供電,磁性按鍵可瀏覽窗口） |
||
|
B① |
工作電源 |
A 交流（85-264VAC） B 電池（3.6V鋰電池） D 直流（24V/8-36VDC） |
|
C |
熱量功能 |
N 無 Y 有 |
|
D② |
傳感器類型 |
B1 標準S1型 B2 標準M1型 B3 標準L1型 B4 高溫S1H型 B5 高溫M1H型 |
|
C1 標準插入式 C2 水泥插入式 C3 水表插入式 |
||
|
G1 標準管段式（法蘭連接） G2 衛生管段式（活接連接） |
||
|
E |
測量管徑 |
DN(mm)_____ |
|
F③ |
管道材質 |
0 碳鋼 1 不銹鋼 2 鑄鐵 3 玻璃鋼 4 PVC 5 水泥 |
|
G |
公稱壓力 |
_____MPa |
|
H④ |
流量累積單位 |
M 立方米 L 升 |
|
zui小讀數(水表) |
1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L） |
|
|
I |
熱量累積單位 |
N 無 K Kc（千卡） G GJ （吉焦） B BTU（國外適用） |
|
J⑤ |
信號輸出 |
N 無輸出 A 4-20mA F 頻率輸出 T OCT輸出 R 脈沖輸出 4 RS485輸出 |
|
K |
信號輸入 |
N 無輸入 1 1路4-20mA輸入 2 2路4-20mA輸入 3 3路4-20mA輸入 |
|
L |
單根電纜長度 |
_____米（分體管段式傳感器為單根四芯電纜，其余傳感器為雙根兩芯電纜） |
舉例說明：JN-100F1-A-N-B2-200-0-1.6-M-K-4-N-10
解 釋：壁掛主機，交流供電，標準M1型探頭，DN200管徑，碳鋼管材，壓力1.6MPa，流量單位立方米，485輸出，
10米電纜線。
注釋解釋：
?、伲? 交流電源適用于JN-100F型、JN-100Y型，其它型號主機適用于電池供電或直流供電。
* 直流電源適用于所有型號產品，除JN-100F1、F2、F3、JN-100S供電為24VDC，其余為8-36VDC。
* JN-100W型電池供電水表也可8-36V供電，如有需要訂貨時請注明。
②：電池供電超聲波工業水表/熱量表，如選用插入式或外夾式傳感器，zui大可測管徑為DN800。
③：鑄鐵、玻璃鋼、PVC、水泥等不可焊接管材如選用插入式傳感器，需配專用管箍方可安裝，訂貨時請注明。
④：zui小讀數只適用于JN-100W電池供電型超聲波水表選型。
⑤：* 如選用有源4-20mA輸出，工作電源要求交流或直流24V。
* OCT脈沖寬度出廠默認設置200ms，在6~1000ms之間可編程。
* 電池供電超聲波水表或熱量表RS485輸出有兩種可選，一種是內部鋰電池供電，工作電壓為3.3V，另一種是需外部提供直流電源，用戶訂貨時請注明，否則有可能485輸出接口無效。
