磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的性磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°；當液位上升時，翻柱

 廣州精倍測控技術有限公司是一家專業從事工業自動化控制系統和現場儀表研發,生產,銷售的高科技企業。產品主要包括各種類型液位計,液位開關,料位計,料位開關,流量計,壓力/差壓變送器,溫度變送器,顯示(控制調節)儀表等;同時可提供各種控制系統的設計,舊系統改造,安裝,調試,維修保養一條龍服務,為客戶創造良好的競爭優勢。并承接生產各種開關柜,配電柜,高壓開關柜,低壓開關柜,高壓配電柜,低壓配電柜等。

公司自成立以來,為國內外化學工業,電子電器,電站工程,樓宇控制,水處理,糧食飼料,水泥,礦業,造船,冶金,機械配套等行業工程和工業生產線提供了大量質優品正的自動控制產品和成套自控系統,得到了各行業客戶的廣泛認可和一致好評。公司凝聚了一批高素質的技術和管理人才,生產設備,檢測系統齊全。本著"以人才為根本,以市場為導向,以客戶為中心"的理念，以"推廣科技、服務大眾"為己任，以嚴格管理的制度為自身的要求,在發展的過程中不斷積累經驗,給我們的研發,制造和技術支持打下了堅實的基礎。滿足用戶技術要求的同時,為每家用戶提供優的解決方案和及時高效的售后服務是我們的高準則。

在此期待與所有新老客戶攜手共進,精誠合作,互惠共贏；歡迎您來電,來函垂詢,對于您的每一個詢問,我們在此先期致謝！

磁翻板液位計,磁翻柱液位計,浮球式液位計,磁致伸縮液位計,投入式靜壓液位變送器,電浮筒液位變送器,彩色石英玻璃管液位計,玻璃板式液位計,超聲波物位計,電容式液位計,雷達物位計,小型浮球液位開關,連桿浮球液位開關,側裝式浮球液位開關,電纜浮球液位開關,電極式液位開關,光電式液位開關,熱質式流量開關,葉片式流動開關,音叉物位開關,電容式物位開關,阻旋式料位開關,射頻導納物位開關,振棒式料位開關,電容/電感式接近開關,PT100熱電阻/熱電偶/溫度變送器,壓力/差壓變送器,空氣錘,空氣振動器,金屬管浮子流量計,電磁流量計,渦輪流量計,渦街流量計,工業PH計,智能顯示控制調節儀,儀表成套控制箱,工業自動化系統工程。

如需進一步了解產品詳細信息或查看產品選型手冊請登錄：http://www.ct1800.com，或來電咨詢：020-62358465 13828869314，對于您的每一個詢問，我們在此先期致謝！

 側裝磁翻板液位計，側裝磁翻板液位計原理詳細說明

一、工作原理

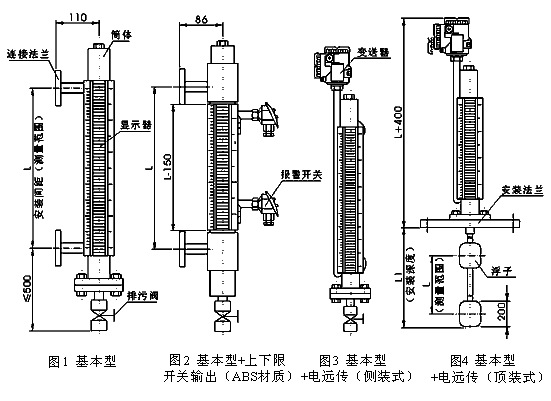

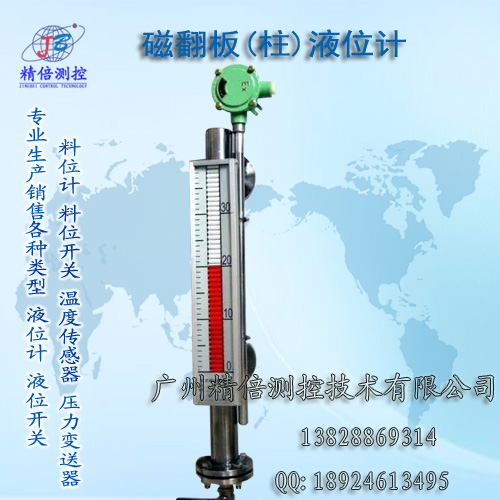

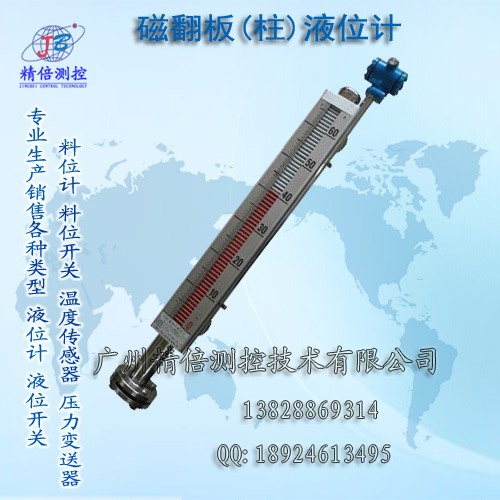

        側裝磁翻板液位計是安裝在桶槽外側或頂部，用以指示和控制桶槽內液位高度的一種現場指示及控制的儀表，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時，磁性色片由于磁場的作用發生翻轉，顏色由紅色變?yōu)榘咨蛴砂咨優榧t色，即可顯示液位高度，實現就地顯示。根據客戶需求，也可以在本體管上安裝4-20mA遠傳信號變送器、開關信號變送器、數字液位顯示器等。磁翻板液位計適用于開放或封閉壓力容器內的液位或界面測量。高溫、高壓、低密度特殊浮子的設計，不銹鋼SUS304或SUS316L、特富龍PTFE、聚丙烯PP等腐蝕材料的選用，X-射線探傷檢測，冷軋拉孔焊接等優質材料及技術的應用?？梢员ＷC產品適用于任何現場需求。本體管下端密封形式可根據需要加裝排污閥，各種特殊規格可接受訂制。
二、技術參數：

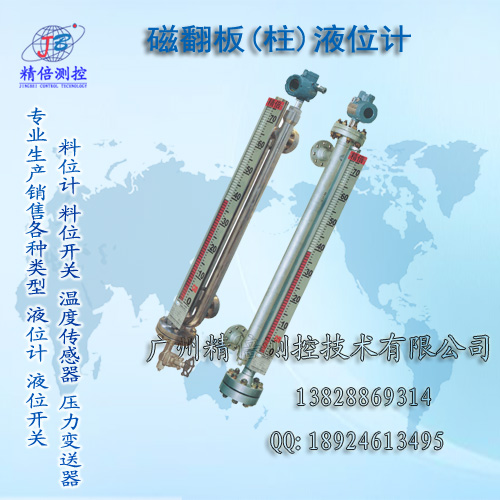

產  品  名  稱：不銹鋼側裝磁翻板液位計

介  質  密  度：≥0.5kg/L

界面測量密度差：≥0.1kg/L

介  質  壓  力：≤5.0MP

介  質  粘  度：≤5000mPa.s

介  質  溫  度：標準 -40~120℃

                特殊 -40~350℃

測  量  范  圍：200-6000mm

測  量  精  度：測量值的±10mm

                IP68磁翻板指示器（工程塑膠色片)

指 示 器 類 型：IP68磁翻柱指示器（工程塑膠色片）

                T≥200℃時，只可選陶瓷色片

測 量 管 材 質：SUS304，SUS316(可選SUS316L，HC、蒙乃爾、鈦合金等）

浮  子  材  質：SUS316

通 氣 排污形式：1/2"Plug（特殊情況用戶）

過 程 連接形式：可選DIN/ANSI/GB等

可 選 擇 安 裝：遠傳變送器、磁簧開關、凸輪開關（防爆）

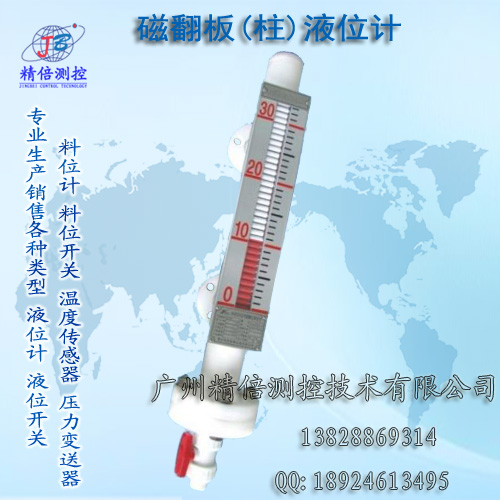

產  品  名  稱：聚丙烯側裝磁翻板液位計

介  質  密  度：≥0.4kg/L

界面測量密度差：≥0.1kg/L

介  質  壓  力：≤1.0MP

介  質  粘  度：≤5000mPa.s

介  質  溫  度：現場指示 -20~80℃

                遠傳輸出 -20~80℃

測  量  范  圍：200-6000mm

測  量  精  度：測量值的±10mm

指 示 器 類 型：磁翻柱指示器（工程塑膠色片）

測 量 管 材 質：聚丙烯PP（可選用UPVC、PVC、CPVC、不銹鋼襯PTFE）

浮  子  材  質：聚丙烯PP（可選用UPVC、PVC、CPVC、不銹鋼襯PTFE）

通 氣 排污形式：1/2"Plug（特殊情況用戶）

過 程 連接形式：可選DIN/ANSI/GB等

可 選 擇 安 裝：遠傳變送器、磁簧開關、凸輪開關（防爆）

三、安裝注意事項

安裝時磁性開關避免碰撞，以免內部磁簧損壞。

磁性開關的周圍不能有磁場或者導磁金屬靠近。

磁性開關安裝時入線口朝下。

當磁性開關使用在有電感性或電容性負載時應加裝中間繼電器加以保護。

送電前請再次檢查配線是否正確。


     四、連接說明

用戶可以按實際需要選用指針式表頭或數顯表作為終端顯示。數顯表頭必須帶24VDC電源，4-20mA輸入，若無24VDC，則需另配24VDC電源。數顯表頭可帶2~4控制點設置或純顯示。

五、日常維護

側裝磁翻板液位計經一段時間使用后，液位計底部、壁管四周及浮球可能有被測介質的沉淀，須及時清洗，否則會影響顯示精度。清洗時，可打開液位計底部法蘭進行清洗。安裝浮球時，注意浮球方向，定期檢查連接法蘭之間的密封墊片，及時更換老化墊片以防滲漏。查各緊固件是否松動，檢查變送器及限位開關連續是否正常，打開變送器裝置及限位開關外殼前應切斷電源。

     六、包裝及運輸
        采用木箱包裝，快遞或物流送貨上門。
    七、售后服務
      1、我公司所售產品在一年之內出現質量問題的（非人為），負責維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
       4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。

5、本公司所售的產品所享受終生維護。
