KEJBY-C型繼電保護試驗箱采用鋁合金外殼，PVC面板，美觀牢固，雙碳刷調壓器，可同時輸出兩路電壓、電流、0.5級數字表、傳感器，測量準確、6位數顯電秒表，可滿足時間測量、結構緊湊、體積小、攜帶方便?？蓽y試交、直流電流繼電器，交、直流電壓繼電器

       揚州鴻越電氣設備廠是一家集電力測試儀器、儀表研發、電工絕緣材料生產、銷售于一體的高新技術企業。主要為電力系統的發電、供電及用電部門、科研機構與電力設備生產企業，提供先進的高壓試驗設備和檢測儀器儀表，本廠位于古老的京杭大運河畔揚州市。
    本廠目前擁有一批掌握高新技術的電氣工程專業技術人才和諳熟現代企業管理制度的管理精英，有專門從事電力測試儀器生產及營銷的隊伍。公司在生產過程中嚴格執行ISO9001質量體系認證和電力行業規程，產品經國家權威部門檢測，各項技術指標均已達到標準要求。我們的用戶已遍布全國三十多個省、市、自治區達到上千家單位。產品在供電局、發電廠現場試驗，電力科學試驗研究院、電力建設部門及其它科研高校機關、專業試驗室中使用得到了廣泛的贊譽與支持。
    本廠永遠秉承“以人為本、開拓創新；以質取勝、追求卓越”的發展理念。鴻越人將致力于打造“鴻越”特色品牌，熱誠為廣大電力用戶提供我們最優質的服務。

---

一、產品簡介

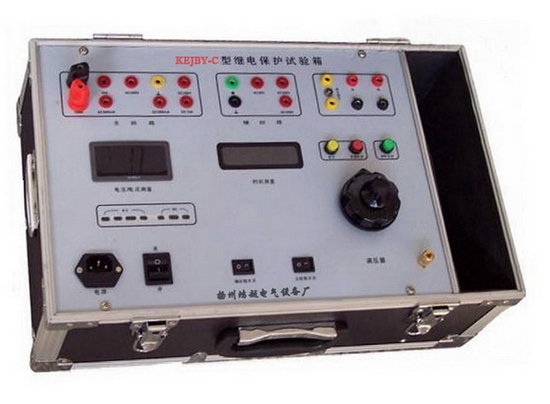

    KEJBY-C型繼電保護試驗箱采用鋁合金外殼，PVC面板，美觀牢固，雙碳刷調壓器，可同時輸出兩路電壓、電流、0.5級數字表、傳感器，測量準確、6位數顯電秒表，可滿足時間測量、結構緊湊、體積小、攜帶方便。可測試交、直流電流繼電器，交、直流電壓繼電器，中間繼電器、信號繼電器等各種試驗項目。
    KEJBY-C型繼電保護試驗箱分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓和電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
二、產品功能
    1、主回路：輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼升流器)，升流器分三個抽頭輸出，一個抽頭為AC0～250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0～350V直流電壓；第二個抽頭為20V(10A)，該抽頭一路經傳感器通過繼電器控制輸出0～10A交流電流，一路經電阻輸出0～500mA交流電流，一路經繼電器轉換可輸出0～10A或0～500mA直流電流；第二個抽頭為15V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強。
    2、輔回路：與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0～20V或0～250V交流電壓或0～350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
    3、測量回路：由大旋鈕調節的主回路輸出量交流“0～250V”﹑“0～500mA”﹑“0～10A”﹑“0～100A”,直流“0～350V”﹑“0～500mA”﹑“0～10A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。其中“0～500mA”檔包括在“0～10A”檔中。使用時，在“0～10A”兩下即是“0～500mA”監視。
    4、時間測量：設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
    5、聲光提示：電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
三、技術指標
    1、輸入電源：AC220V  ±10％  50Hz
    2、標稱容量：1KVA（可根據要求增加或減小容量）
    3、儀器輸出：
       主回路：（大旋鈕調節）AC  0～250V（3A）  0～500mA（15V）  串電阻  0～10A（20V）  串電阻  0～100A（15V）
                             DC  0～350V（3A）  0～500mA（15V）  串電阻  0～10A（20V）
       輔回路：（小旋鈕調節）AC  0～20V（1A）   AC 0～250V（1A） DC 0～350V（1A）
    4、測量范圍：
       測電壓范圍： 0～500.0V（直測）
       測交流電流范圍： 0～500mA（直測）
                        0～10.00A（傳感器輸入）
                        0～100.0A（傳感器輸入）
       測直流電流范圍： 0～500.0mA（直測）
                        0～10.00A（分流器輸入）
    5、測時間范圍：0～999..999S（分辨率為1mS）
    6、標準度：  測量標準為0.5級
    7、外形尺寸： 465mm×295mm×210mm
    8、重量： 15Kg
    9、使用環境溫度： -20℃～45℃

---

產品關鍵詞：繼電保護測試儀    繼電保護試驗箱     繼電保護校驗儀

---

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。

---
