一、高壓開關機械特性測試儀 產品概述:
    隨著科學技術的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

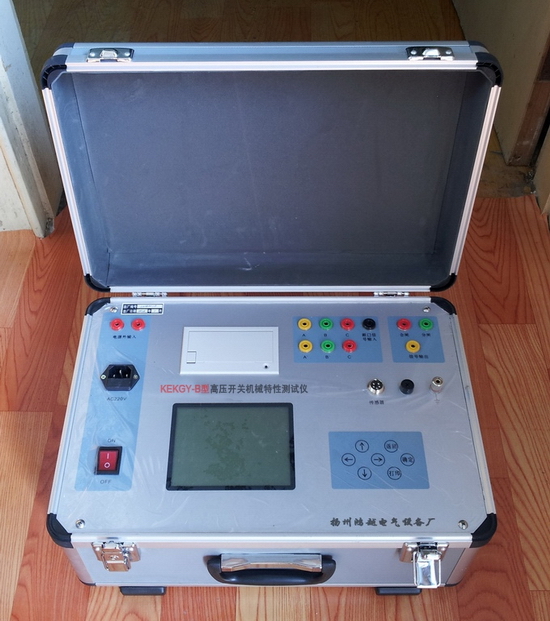

    KEKGY-B型高壓開關機械特性測試儀是我公司依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
二、高壓開關機械特性測試儀 功能與特點：
   2.1測試功能
    （1）合（分）閘順序                    （11）剛合（分）速度
    （2）合（分）閘zui大時間                （12）zui大速度
    （3）三相不同期                        （13）平均速度
    （4）同相不同期                        （14）金短時間
    （5）合（分）閘時間                    （15）無流時間
    （6）彈跳時間                          （16）電流波形曲線(動態)
    （7）彈跳次數                          （17）時間行程曲線(動態)
    （8）行程                              （18）速度行程曲線(動態)
    （9）超程                              （19）可調電源(直流20V-270V)
    （10）彈跳幅度
     注：可調電源為開關操作電壓％比試驗專用，微機通訊接口為便于現場分析,要求微機和儀器同步使用，時間單位均為ms  速度  m/s    距離  mm

   2.2特點
    （1）以GB/T1984-2003《高壓交流斷路器》新標準依據，以DL/T846.3-2004《高壓開關綜合測試儀》中華人民共和國電力行業標準為參考設計研發；
    （2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
    （3）可實測行程和自定義行程；
    （4）能夠實現開關的單合、分、合分、合分合操作；
    （5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，自動保存數據，提供后期查詢，也可現場打印所有數據及運動曲線圖；
    （6）采用漢字提示以人機對話的方式操作；
    （7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
    （8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置及測試數據；
    （9）機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；
   （10）能自動判別操作類型（合閘或分閘操作）并漢字提示；
   （11）開關的動作控制分內部控制（本機發出合分閘命令），外部控制（外部控制對線圈通電）和手動合分，手動合分時無線圈帶電信號；
   （12）能動態為您分析出斷路器每一運動點的時間、行程、速度之間的關系；
   （13）可為您配置筆記本電腦及儀器上傳軟件，實現網上查閱和辦公室打印。
三、高壓開關機械特性測試儀 技術指標
    （1）環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器（即可在室外使用）。
    （2）型式：便攜式
    （3）包裝：鋁合金
    （4）尺寸與重量：
            主  機：440×300×150(mm)      7Kg
            附  件：440×300× 80(mm)      5Kg
    （5）工作電源：AC220V ±10％            頻率：50Hz ±5％
    （6）環境溫度：-10°C-40°C             相對濕度≤85％
    （7）緣電阻：≤2MΩ
    （8）介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
    （9）時間測試范圍：1-999.9ms            分辯率：0.1ms
   （10）速度測試范圍：15m/s                分辯率：0.1m/s
   （11）行程測試范圍：1-750 mm             分辯率：0.1mm
   （12）內置測試電源：0-280V(10A)
