XZ6000CMG超聲波明渠流量計

   無錫市興洲儀器儀表有限公司研制生產的XING ZHOU®興洲牌：XZ6000CMG型超聲波明渠流量計在江蘇某環保新能源有限公司污水處理三角堰中選用的招標中，一舉中標。

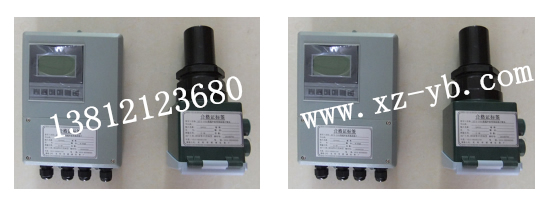

XZ6000CMG型超聲波明渠流量計產品圖片



XZ6000CMG型超聲波明渠流量計說明書

一、基本概況說明和功能用途介紹:
  本超聲波明渠流量計是以經濟實用著稱,主要用于明渠排污的計量,其基本功能有流動液體的液位、瞬間流量和累計流量查詢和循環顯示各種參數之功能.(我公司生產的FM3.14系列超聲波明渠流量計帶有自動記錄功能,具有日、月、年累計流量報表,各種歷史數據曲線記錄查詢).
   1，本儀表適用：帕歇槽、矩形堰、等寬堰、三角堰.
   2，本儀表可選擇以下流量計量單位:kg、m3、L、T.
   3，輸入信號→專用超聲波探頭→由本公司專配或兼顧4～20mA輸入.
二、熟悉您的儀表

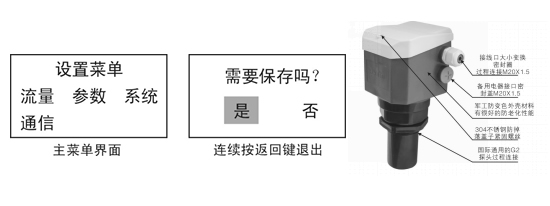

   1,主界面內容和各個功能鍵的分布和作用:
   2,操作鍵功能介紹：
   1)左移鍵和右移鍵→移動光標選擇你所要改變容.
   2)減少鍵和增加鍵→用它來改變數字的大小改.以及改變儀表不同屬性內容.
   3)翻頁鍵兼查看鍵→連續按此鍵依次查看儀表的基本參數.也可以在操作完畢后每按此鍵一次可以返回到上一級菜單,直到主畫面或退出設置程序.
   4)確認兼進入鍵→修改完每一個參數后按該鍵加以確認,該鍵還兼進入設置菜單鍵,譬如在儀表通電開機后需要對某項參數進行修改,按住該鍵不放直到密碼界面出現為止,界面提示（請輸入密碼）止.
三．查看儀表的重要參數（連續按翻頁鍵）
   1，當選用專用超聲波探頭時：
   通過連續按翻頁鍵查看到以下參數:
（1）瞬時流量（2）累積流量（3）流動液位 （4）空氣距離→探頭到達水面之距離
（5）儀表盲區→高水位離開探頭的距離必須大于盲區的數值.
（6）堰槽名稱→您目前選用的堰槽名稱→菜單可選. （7）通信連接狀態和通信參數查詢.
   2，當選用輸出4～20mA變送器輸入時:
   您可以通過連續按翻頁鍵查看到以下參數：
（1）瞬時流量.（2）累積流量.（3）流動液位. （4）輸入電流→變送器輸入到儀表的電流.
（5）液位量程→液位變送器之量程. （6）堰槽名稱→目前您選用的堰槽名稱→菜單可選.
（7）通訊連接狀態和參數查詢.

四．如何進入用戶主菜單
   按住確認鍵不放直到密碼界面出現（請輸入密碼）為止，通過按增加鍵和減少鍵改變數字的大小，按左移鍵和右移鍵可以選擇你要求改變的數字位數.密碼0000然后按確認鍵出現以下設置菜面.

五．菜 單
A,當選用專用超聲波探頭時：
1,流量→
（1）選槽→帕歇槽、矩形堰、等寬堰、三角堰.
（2）探頭選擇→超聲換能器專用或4～20mA輸入 （3）補償→（內部補償）
2,參數 →
（1）當前水位→查看空氣距離和換能器到水面的距離相當,安裝正確,然后把當前水位的數字修改為實際水深的數字可以了.
（2）流量上限→大的瞬間流量→俗稱量程（堰槽的大流量）.
（3）流量下限→設置為0.0000.
（4）水位切除→小水位切除,推薦0.005-0.02m,根據實際情況修正.
4,系統→(1) 密碼 →切記改變后應該牢記. (2)巡顯→巡顯→多可以選擇8個參數進行自動巡環顯示
(3) 清零→累積清零、來停電清零. (4) 恢復→校驗恢復，一般不用→按住確認鍵直到出OK.
(5)背光→控制背光長亮或關閉.
5,通信→(1) 本機地址. (2)波特率→可選1200，2400，4800，9600. e校驗 n無.
B，當選用4～20mA變送器時:
1， 流量→ (1)選槽→帕歇槽、矩形堰、等寬堰、三角堰.
(2)液位通道→超聲→專用換能器或4～20mA. (3)補償→(內部補償)
2,參數→
(1)水位上限→選1.00m，即是液位變送器之量程. (2)水位下限→選0.000
(4)流量上限→大的瞬間流量→俗稱量程. (5)流量下限→ 選0.0000
(6)水位切除→小水位切除，推薦0.005-0.02m，根據實際情況修正.
3,系統→(1)密碼→切記改變后應該牢記. (2)巡顯→多可以選擇8個參數進行自動巡環顯示
(3)清零→累積清零、來停電清零. (4) 恢復→校驗恢復→按住確認鍵直到出現OK,不常用.
(5)背光→控制背光長亮或關閉.
4,通信→ (1)本機地址. (2)波特率→可選1200、2400、4800、9600. e校驗 n無校驗.

六．安裝調試要點和步驟:
1,菜單中選擇探頭：超聲→專用超聲波換能器. 或4～20mA輸入. 2,選擇堰槽和流量計量單位:

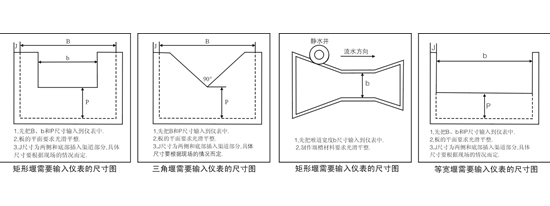

（1）帕歇槽、矩形堰、等寬堰、三角堰，順便把對應堰槽的尺寸輸入到儀表中,選中堰槽后按住確認鍵,即可出現尺寸界面. （2）流量計量單位: KG 、 m3、 L、T.
3,流動液位測量:
流動液位測量是儀表能否夠正常運轉的必要條件.強調“空氣距離”的重要性,只有空氣距離準確了,說明儀表正常,剩下的工作簡單多了.

4，如果在沒有污水流動還有瞬間流量顯示,增加“水位切除”的數字反之減小水位切除數值.

七、儀表不正常原因分析:
A,液位顯示→“回波丟失”或”FFFFFF”→提示儀表沒有收到回波.
1,探頭和儀表的接線有異常：仔細檢查連接線是否可靠,線的內部是否有斷線現象,必要時可以臨時外接連線換試之.
2,被測液體表面情況復雜(譬如:液體表面有大量的泡沫、有漂浮物等等)導致水位面反射能力變差→清理泡沫和漂浮物.
B,當液位變化時，空氣距離（液位）顯示數字不變化.
1,液位高度進入換能器盲區→抬高超聲波換能器位置.
2,靜水井的直徑太小或靜水井內部結污垢或邊緣平整度很差→加大靜水井尺寸,清理污垢或改用內壁光滑的靜水井材料.改變安裝位置,直到觀察空氣距離穩定為止.
C,顯示數字有規律性來回的挑動(特點:其中有一個數字固定不變)
1,在被測量污水上方存在著比較弱小的虛假目標產生的虛假回波(時有時無)譬如(靜水井內部高低不平整)、長時間使用后導致凈水井內壁嚴重結垢.
2,我們可以通過以下方法來判斷數字跳動干擾來自外部還是儀表本身,把超聲波的發射口對向空曠的天空,從原理上說儀表此時沒有回波收到,儀表水位會提示“回波丟失”或“FFFFFF”.說明干擾來自外面.反之數字跳動來自儀表本身,要返回生產廠家檢修.

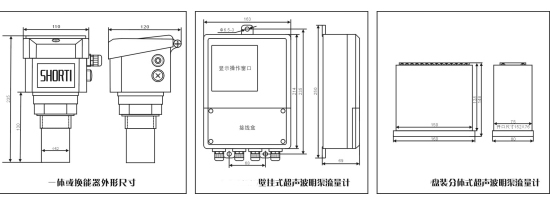

八、接線和外形尺寸以及附圖：

6000CMG超聲波明渠流量計接線說明：
采用四芯屏蔽線一根，屏蔽層單端接儀表地GND。

XZ6000CMG型超聲波明渠流量計

江蘇某環保新能源有限公司招標中的XZ6000CMG型三角堰超聲波明渠流量計制定了技術規范書。



三角堰超聲波明渠流量計
技術規格書







江蘇某環保新能源有限公司

1. 概述：
本技術規格適用于江蘇某環保新能源有限公司污水池三角堰中關于明渠超聲波流量計的采購。
1.1 本技術規格提出的是低限度的技術要求，并未對一切技術細節作出規定，及未充分引述有關標準和規范的條文，供方應保證提供符合本技術要求以及有關新工業標準的合格產品。
1.2 如供方未以書面形式對本技術要求的條文提出異議，則供方提供的產品應完全滿足本技術要求。
1.3 在簽訂合同之后，需方有權提出規范、標準和規程發生變化而產生的補充要求，具體項目由供、需雙方共同商定。
1.4 本技術要求所使用的標準如與供方所執行的標準發生矛盾，按其中較高要求的標準執行。
1.5 供應商保證：
① 提供的儀表為全新的、的、成熟的、完整的和安全可靠的，且設備的技術經濟性能符合的要求。
② 所選型號的準確性，所提供的儀表通過調試，并保供貨儀表的完整性。
2. 供應產品應符合下列規范和標準的新版本：
EMC Directive 2004/108/EC
EN 61326-1:2006 (EN 61326-2-3:2006)
Low Voltage Directive 2006/95/EC
EN61010-1:2001/C11:2002
Pressure Equipment Directive 97/23/EC
Measuring instrument Directive 2004/22/EC
EN1434-1997, part 1, 2, 4, 5
ATEX Directive 94/9/EC EN 60079-0:2006 / EN 60079-7:2007
EN60079-1:2004 / EN 60079-11:2007
Process connection ANSI/ASME B16.5
EN 1092-1
Protection category EN 60529
NEPSI GB3836.1~4-2000 GB3836.1-2000 爆炸性氣體環境用電氣設備 第1
部分：通用要求
GB3836.2-2000 爆炸性氣體環境用電氣設備 第2 部分：隔爆型“d”
GB3836.3-2000 爆炸性氣體環境用電氣設備 第3 部分：增安型“e”
GB3836.4-2000 爆炸性氣體環境用電氣設備 第4 部分：本質安全i
對本技術規格書未提及的產品所執行的標準，供應
廠商也應詳細列出
3. 系統要求：
3.1 可完成不同環境下非接觸式連續測量；
3.2 小盲區,,且在盲區附近仍能保證精度；
3.3 收發一體化,能準確地接收微弱回波信號,保證測量的準確性和可靠性；
3.4 停電時確保儀器內數據不會丟失。
3.5 轉換器技術要求：
轉換器現場帶高清晰圖形LCD 背光數字顯示,并可顯示瞬時質量流量，累積質量流量參數。光敏鍵操作,無須開蓋。
3.6 環境溫度高于60℃時，儀表的顯示單元正常工作。
3.7 即使在數字液晶表頭出現故障的情況下，不影響信號輸出、控制，保證儀表正常工作。
3.8 操作界面為中文。
3.9 可選項中的輸出可自由組態。
3.10 所有輸入/輸出和供電電路相互電氣隔離。
3.11 具有調零功能,可恢復工廠零點。
3.12 三角堰超聲波明渠流量計技術參數：
? 測量范圍：大流量50T/h
? 累積流量：99999999立方米
? 測距范圍：0-2米
? 測距精度：0.3％
? 流量精度：1％-5％
? 盲 區：0.25米-0.5米
? 分辨 率：1毫米
? 方向角 ：4-6度（全角）
? 輸出：支持4-20毫安和RS485接口，MODBUS協議
? 供電電壓：AC220V，防雷裝置內置
? 環境溫度：-20-80度
? 防護等級：IP67
? 防爆等級：EX ia（d）iaⅡBT4
? 安裝方式：支架或法蘭安裝
? 外 殼：壓鑄鋁合金
? 分離距離：小于50米（分體安裝時）
4. 電源條件：
供電電壓：現場提供220V AC不間斷電源。
電源故障時，自動儲存測量系統參數。
5. 標識：
永性固定在儀表上的銘牌，應刻有位號、序列號、型號、設計壓力、設計溫度、測量范圍、校準量程、防爆等級、材質等，銘牌材質應是防腐金屬。
6. 供應廠商職責要求：
6.1 技術服務
6.1.1 技術培訓
技術培訓為現場培訓（4人·周）。
6.1.2供應廠商應在出廠前完成以下檢驗和試驗項目：
1)外觀檢驗；2)尺寸檢驗；3)材料檢驗4)；無損檢驗5)；壓力檢驗；6)性能試驗；7)緣試驗；8)高壓電試驗和設備必須的各項檢驗。
甲方保留到制造廠目擊產品進行檢驗和試驗的權利，供應商工程師應到現場指導安裝；調試工作，測試由供應商技術指導；施工配合；業主檢查。
6.1.3 包裝運輸：
系統設備應妥善包裝，運往業主的安裝現場。包裝材料、箱子以及固定方法應達到運輸標準，防止運輸及存庫過程中出現損壞或腐蝕現象。包裝箱外壁有明顯的文字說明，如：設備名稱、用途及運輸、儲存安全注意事項等。
包裝箱內附帶下列文件，但不限于此：
a、裝箱單；
b、產品使用說明書和安裝說明書 CD；
c、產品標定證書；
設備到達現場后，買方將派代表與賣方共同開箱驗收，確認裝箱單和設備完好情況。如出現問題將由賣方承擔。
6.1.4 現場開箱、安裝、上電和調試：
供應廠商負責對在現場安裝、接線和通電的指導。在設備到現場后進行簡單測試，主要目的是檢查系統硬件和軟件的運行，系統各部分的功能以及速度、精度等指標是否滿足要求。測試由供應廠商進行，業主檢查。
6.2 資料內容
每一項資料在發出時都應帶有頁，并說明資料的名稱和數量。包括（但不限于）：
產品選型樣本；
安裝指導手冊、操作使用說明、技術手冊（全套）以及維護手冊等。
出廠隨機資料：說明書、安裝手冊、操作維護手冊、工廠試驗檢驗報告、裝箱清單；
所有部件的詳細規格單；所有部件的合格證書；安全證書；出廠驗收測試程序；出廠驗收測試記錄；所有系統軟件及程序的媒體和使用說明等。
注：安裝指導手冊、操作使用說明、技術手冊（全套）以及維護手冊要求為中文資料。
6.3 支持服務
6.3.1 保修：
從投運驗收合格之日起12個月內，如發現供應廠商提供的系統有任何質量或功能問題，供應廠商應調整、換。
6.3.2 備件支持：
為保證系統99.9%的可利用率，供應廠商應在境內方便的地點設置備件庫，存放有必需的備件。如果業主需要備件，供應廠商應應能及時提供。
6.3.3 維護能力：
無論是否在質保期內，若本公司出售的產品發生質量問題，供貨商服務工程師將保證在48 小時內有響應。
6.3.4 供應商職責：
設備出廠前對業主相關人員進行培訓。技術規格書中未提及但又是必須的配置和有關附件，供應商有責任建議買方，并提供完善的設備。供應商對所提供的儀表設備、技術服務、包裝運輸、開箱檢驗、安裝指導、現場測試及現場驗收（SAT）直至裝置開工中設備投運等環節負有完全責任。
6.3.4 交貨時間：以合同為準。

7.本技術規格書作為合同的正式附件，與合同文本具有同等的效力。
8.供應商需有有效的資質文件、注冊資金、銀行資信、代理商證明、業績文件及防爆認證等有效證件。
