超聲波液位開關采用的是一種經濟有效的液位測量控制解決方案。這套設備要求將探頭（以螺紋連接或法蘭連接方式）安裝在容器上，接好電源和控制接線，就可以通電使用了。它不需要其它設置或校準操作步驟。由于超聲波液位開關是一種沒有活動部件的電子儀表，所以其預防性維護只需每年進行一次目視檢查即可。

 江蘇迅創科技有限公司坐落于人杰地靈、風景秀麗的江蘇省金湖經濟開發區，是一家集研發、制造、銷售和服務為一體的高科技儀表企業，產品涵蓋流量、物位、壓力、溫度和校準等多種系列，其中，獨立研發擁有自主專利的外測超聲波液位計和外貼式液位開關廣泛應用于石油、化工、食品、醫藥等行業液位的測量和控制，質量穩定，技術處于國內領先水平。     “高效、創新”是迅創的內涵，“融合、誠信、共贏”是迅創的經營哲學，迅創愿與海內外有識之士真誠合作，為振興我國儀表產業，為社會的發展貢獻力量。

 工作原理

超聲波液位開關是一種利用聽不見的高頻率聲音（超聲波）檢查在位置是否存在液體的儀表。這種儀表由一個電子控制裝置和一個探頭構成。

超聲波液位開關利用了超聲波在空氣和液體中的傳播特性來檢測液體的液位。即聲波在空氣中進行傳播時，其信號強度出現很大的損失。而當聲波在液體中進行傳播時，其信號強度幾乎保持不變。

為了達到檢測液體液位的目的，我們必須確定在凹糟內是否存在液體或氣體（空氣）。由于液體的密度高于氣體，所以通過液體傳播聲波時更為容易。凹槽一側的傳感器發射聲波，而另一側的傳感器對聲波進行檢測。在凹槽中存在液體時，在檢測側所接收到的聲波量很大。而當凹槽內存在氣體（空氣）時，檢測側只能接收到少量的聲波。電子電路可以檢測這種聲波量的不同，并相應地輸出繼電器開關信號。

超聲波液位開關中包括了兩個壓電晶體，一個壓電晶體發射聲波，而另一個壓電晶體接收聲波。兩個壓電晶體分別安裝在金屬材質傳感器的凹槽兩側。發射晶體產生高頻率的聲波，這束超聲波直接通過凹糟傳播至接收晶體。接收晶體將所接收到的聲波能量轉換成電信號，這個電信號經過電子電路的處理后，就可以確定凹糟內存在液體還是存在空氣。

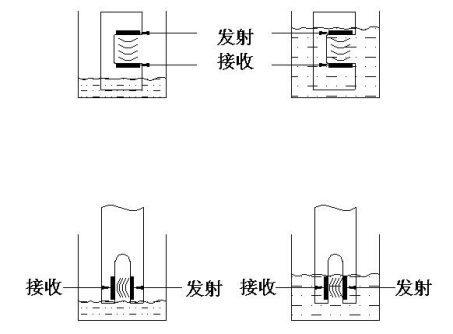

下圖所示為超聲波液位開關傳感器的基本結構。電信號發送到“發射”晶體，造成晶體產生振蕩并發生高頻率的聲波。“接收”晶體將所收到的高頻率聲波轉化為電信號，然后將電信號發送回電子電路進行處理。通過凹糟的聲能對于空氣是十分微弱的，而對于液體則是十分強大的。

應用

超聲波液位開關可以應用于種類十分廣泛的各種應用中，使用時不需要進行任何校準或設置。但是，這種開關所能起作用的工藝過程也存在著一些限制條件。下面各項因素就是在應用中選用超聲波液位開關前所必須考慮的事項。

◆ 只適用于液體－工藝介質必須是液體。超聲波液位開關無法區別出兩種氣體之間或者氣體與固體之間的差別。而要達到正確的檢測，則要求液體的密度是均勻的。

◆ 只適用于清潔的液體－液體中固體含量過高時，液體對聲波的傳播程度就不能滿足進行檢測的要求。典型情況下，液體中zui大允許懸浮固體量為5%。

◆ 液體必須是流動液體－在液體無法排出傳感器凹槽的應用條件下，會造成虛假報警。如果液體的粘度過大，以至于無法流出傳感器的凹槽，則傳感器無法正常工作。在某些情況下，這一點可以通過不同的安裝形式予以解決，但當某些液體的粘度實在太大，則不能進行使用。

◆ 無（或很少）氣泡－特別是對于粘度大于100cP（30W 機油）的液體。在粘稠液體中的較大氣泡會阻擋聲波信號的傳播，使其不能穿越凹槽。低粘度的液體中可以允許存在相對大量的氣泡，因?yàn)檫@種氣泡通常是非常小。

應用舉例

◆ 低溫工況：液化天然氣。

◆ 石化行業：原油，成品油，樹脂，碳?xì)浠衔锏取?/p>

◆ 食品行業：飲料，果汁，烹調油，乳制品，糖蜜等。

◆ 化學行業：無機酸，堿，油漆，酒精，膠水等。

技術參數

◆ 輸入電源： AC220V  ， DC24V

◆ 輸出信號類型：AC250V/10A ，DC30V/10A ，DC60V/0.(迷你型)

◆ 探桿插深：≤6m（超長須定制）

◆ 重復性誤差：±2mm

◆ 外殼防護等級：IP65（迷你型） ， IP66（其他）

◆ 電氣接頭： M15×1.5（迷你型）  ，  M20×1.5（標準型）

◆ 環境溫度范圍：-40℃～70℃

◆ 工藝溫度范圍：-40℃～80℃

◆ 工藝連接： NPT 3/4 ，NPT 1  ，DN50 ，DN80等

◆ zui高工藝壓力：7MPa
