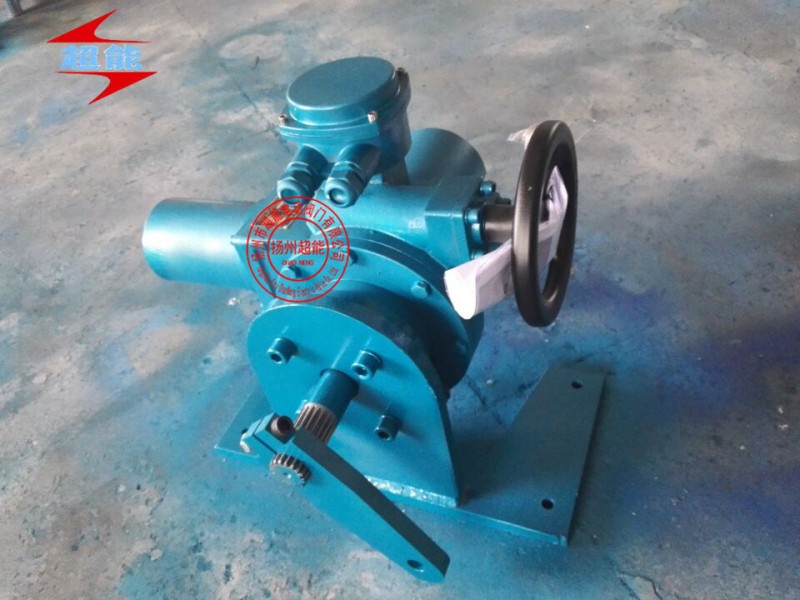

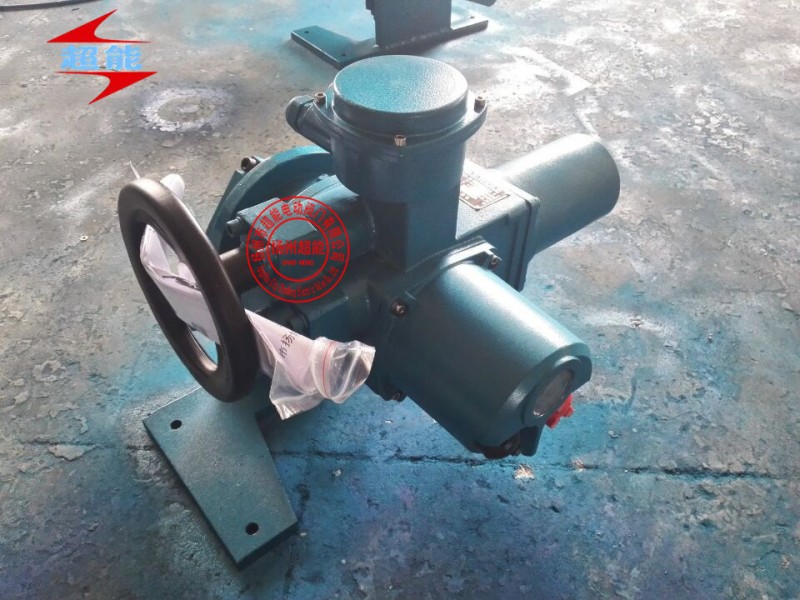

Q30-1W/T+拐壁  整體調節型電動執行器介紹

Q1機型型號：Q10-1W/T，Q20-1W/T，Q30-1W/T，Q40-1W/T。

Q2機型型號：Q60-1W/T，Q90-1W/T，Q120-1W/T，Q200-1W/T。

Q3機型型號：Q250-0.5W/T，Q300-0.5W/T，Q400-0.5W/T，Q500-0.5W/T。

部分回轉閥門電動裝置把電氣控制部分與常規電裝合成一體簡稱整體式電裝。有整體普通型，整體防爆型，兩種。本系列電裝對用戶安裝，調試，檢修十分方便，可大大地節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級IP65（zui高為67）。

專業擋板門執行器帶拐壁 型號表示方法

Q：10-1W A表示帶現場按鈕；F表示帶4-20mA信號輸出

Z：表示整體型；T：表示整體調節型

防護類型：B表示隔爆型；無代號為戶外型

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m

產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。

技術參數

專業擋板門執行器帶拐壁
   電機技術參數見表2

外形尺寸見圖1和表3

注：QB為隔爆型H1為戶外型、隔爆型 H2為整體型、整體調節型

特點： •
1、 全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。 • •
2、 相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。 •
 3、 缺相保護：具有電源缺相保護功能。 •
4、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。 •
5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。 •
6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完一個指令后再執行下一個指令。 •
7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護D。
