廣東韶關緣監測模塊現貨YNY-III是針對礦用變頻系統交-直-交電力系統的特點推出的緣監測模塊，YNY-III型緣監測儀可用于0-1140V礦用變頻電力系統，可接在直流或交流側，產品采用上的信號注入法進行測量，嚴格滿足IEC61557-8標準，不會對變頻器及系統產生損害。

乾博電子科技是一家集研發，生產，銷售于一體的科技型民營企業，公司核心產品有絕緣監測儀、漏電繼電器、電流互感器、溫濕度記錄儀及相關溫濕度監控系統的解決方案定制。
乾博電子科技注重產品研發與人才引進，目前公司擁有工程技術人員占公司員工總數30%以上，公司所有產品均為獨立研發并可為客戶提供各種定制服務，公司一直重視技術創新保證了產品的前瞻性與先進性。
公司自成立以來始終堅持“信守承諾，合作共盈”的經營理念，秉承“迅速高效，對顧客負責，讓顧客滿意”的服務宗旨服務于海內外客戶，同時將歐美先進的PLM產品生命周期管理理念融入產品管理的各個環節，嚴格按照ISO9001質量管理體系的要求對出廠產品進行質量管控，確保了“產品出廠檢驗合格率100%”質量目標的完成。
乾博電子產品被廣泛應用于國際和國內的軍事、冶金、鐵路、船舶、石油、化工、醫藥、工業裝備和輸配電等各個領域，在很多國內外重點項目中擔當重任并獲得了高度好評和信任。



廣東韶關緣監測模塊現貨  廣東韶關緣監測模塊現貨   廣東韶關緣監測模塊現貨

為什么充電樁要安裝緣監測裝置？

隨著電動汽車充電站及充電樁的大量建設和應用，其安全性越來越受到重視。尤其是直流充電樁功率大、體積大、電壓高，并且往往配有蓄電池進行儲能，結構復雜。當直流側緣不佳的時候，會造成設備損壞，火災，以及人身觸電。由于直流側漏電故障無法使交流側的漏電保護器動作，所以，增加直流側緣檢測以及接地故障保護裝置顯得尤為重要。
針對人身觸電，這里假設一下幾種情況。圖1是直流負緣不佳觸碰正導致人身觸電;圖2是人體觸碰車體或樁體容易導致觸電危險。在較短的時間內危及生命的電流稱為致命電流，如100mA的電流通過人體1s，可足以使人致命。但是，一般直流系統無法快速準確的檢測由于人身觸電導致的漏電情況，由于觸電事故的先決條件是直流正或負對地緣下降，為此，安裝直流對地緣檢測及接地保護裝置，防患于未然，才能夠真正意義上保護人身觸電安全。
由于充電樁安裝于室外，受到撞擊、下雨導致設備進水或潮濕、電纜破損等可能性多種多樣，都容易導致緣下降。而且電站內部可能安裝大量蓄電池進行儲能，蓄電池正負的緣下降也會構成回路威脅到人身安全。東莞市乾博電子科技有限公司推出的YNY-III型緣監測裝置專為直流充電樁設計，完全符合新國標要求，已廣泛應用于充電樁領域，有效預防了事故的發生，YNY-III型充電樁緣監測裝置，技術參數如下：

礦用變頻器緣監測模塊

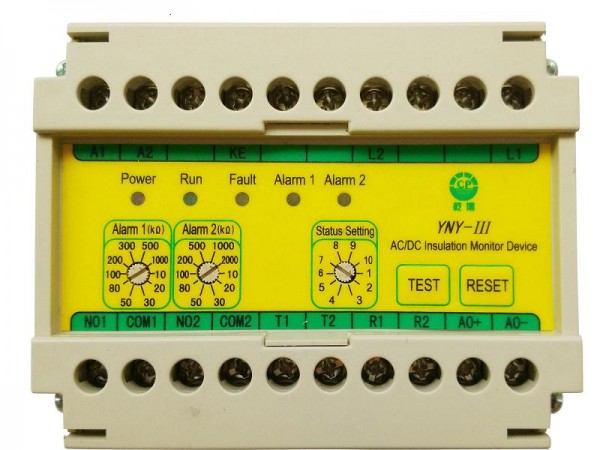

YNY-III是針對礦用變頻系統交-直-交電力系統的特點推出的緣監測模塊，YNY-III型緣監測儀可用于0-1140V礦用變頻電力系統，可接在直流或交流側，產品采用上的信號注入法進行測量，嚴格滿足IEC61557-8標準，不會對變頻器及系統產生損害。

型技術參數：

控制電源

輸入電壓： AC 85~264V（40…400Hz）或DC 9~36V（二者選其一）

功 耗： 大約4VA

測試網絡

電網電壓： DC 0~1000V或 AC 0~690V

設定報警值： 報警1: 10~100k 報警2: 10~200k

內部交流電阻值： 〉400 KΩ

內部直流電阻值： 〉400 KΩ

內部測試電壓： +/- 24V

zui大測試電流（R=0）：                   〈 0.1mA

zui大允許噪聲直流電壓： DC 1200 V

分布電容： 1…100μF

運行時間： 20uF線地電容下<120S；100uF線地電容下<720S

測量精度： 5%

輸出

觸點： 2組常開觸點對應2組報警信號

zui大切換容量： AC 230V，或 DC 30V 3A

zui大通電容量： AC 230V，2A或 DC 30V 2A

模擬量輸出： 4~20mA 對應0~200kΩ（可根據客戶需求定制）

運行數據

運行模式： 連續運行

運行溫度范圍： -20...+60 ℃

污染等級： II級

EMC

脈沖群抗擾度： 2KV                   IEC/EN 61 000-4-4

控制電源線之間的浪涌電壓 1KV                   IEC/EN 61000-4-5

控制電源線與地之間的浪涌電壓 2KV                   IEC/EN 61000-4-5

傳導騷擾抗擾度 10 Vr.m.s             IEC/EN61000-4-6

工頻磁場抗擾度 10A/m                 IEC/EN61000-4-8

輻射發射 限制值B級 EN 55 011

保護程度

外罩： IP50                  IEC/EN 60 529

端子： IP20                  IEC/EN 60 529

技術數據

連線： L1，L2：1000V高壓導線，2.5 mm2

PE：4 mm2導線

其他端子：1.5 mm2以上導線

安裝： DIN 導軌或 使用15mm長M4螺絲安裝（推薦）

重量： 約250g
