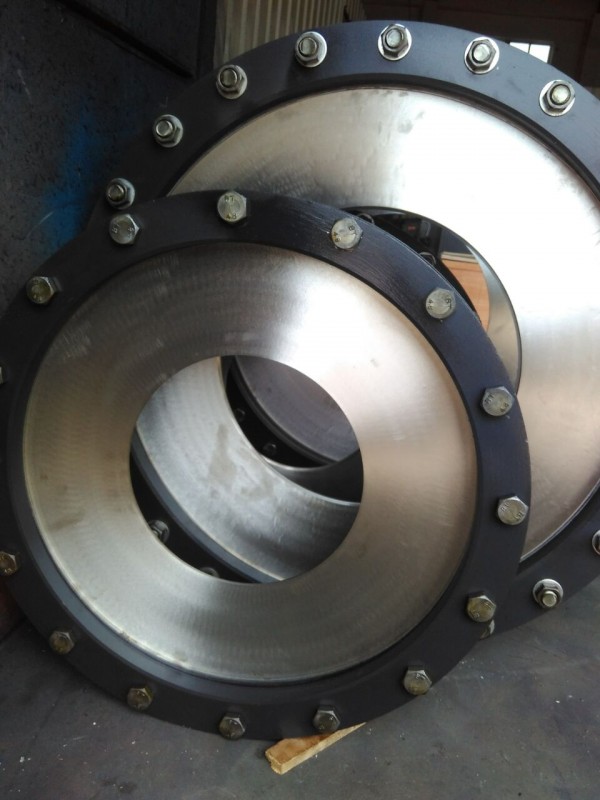

XD-LG 江蘇先達儀表法蘭取壓標準孔板節流裝置

江蘇先達儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：XD-LG

更新時間：2024-05-27

瀏覽次數：2167

公司地址：江蘇省

13395210040 居風梅(女士)

點擊查看聯系電話在線詢價

產品簡介

江蘇先達儀表法蘭取壓標準孔板節流裝置是與差壓計或差壓變送器配套構成為差壓式流量計可測量氣體、蒸汽、液體及天然氣的流量,廣泛地應用于單相條件下的液體、氣體和水蒸汽的流量測量、控制和調節。

公司簡介

江蘇先達儀表有限公司多年來始終堅持走“自主研發，優化創新，市場為導向”的革新之路。經過不懈的努力和發展，企業技術力量雄厚，擁有比較完善的生產工藝，在產品開發和設計方面都具有較強的能力。企業以優良極高的性能價格比和良好的售后服務與信譽，向用戶提供各種質量可靠、性能優良的熱工儀表、液位儀表、流量儀表、物位儀表、智能IC卡燃?xì)獗砗瓦h(yuǎn)傳表集抄系統、特種電線、電纜等系列產品。產品種類齊全，能夠滿足用戶在不同介質、不同環境條件下的測量選擇，為客戶提供選型、設計、生產、調試等服務，同時提供現場改造的全面技術支持。

展開

產品說明

江蘇先達儀表法蘭取壓標準孔板節流裝置是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
法蘭取壓標準孔板節流裝置是標準節流件可不需標定直接依照標準生產, .標準GB2624-2006 ;2.標準ISO51673.化工部標準GJ516-87-HK06

江蘇先達儀表法蘭取壓標準孔板節流裝置適用范圍
1. 公稱直徑： 15 mm ≤DN≤1200mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5級，1級

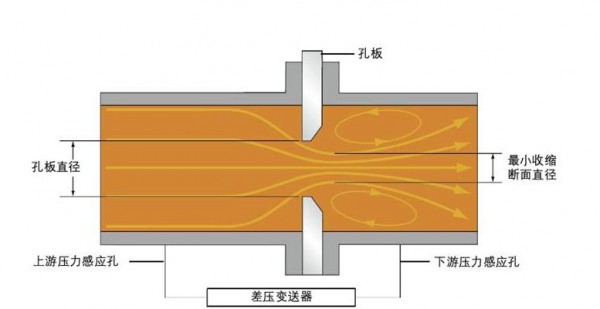

江蘇先達儀表法蘭取壓標準孔板節流裝置工作原理當充滿管道的流體流經管道內的節流件時,流束將在節流件處形成局部收縮,從而使流速增加,靜壓力降低,于是在節流件前后產生了靜壓力差(差壓),流體的流速愈大,在節流件前后產生的差壓也愈大,根據能量守恒定律和流動連續方程,可通過測量差壓而衡量流體流過節流裝置的流量。

型號表示方式節流裝置及組件的型號由三組代號組成，形式和各組代號的含義如下：

儀表類型： L-流量儀表

供貨形式： Z-帶前后直管段的節流裝置 G-節流組件

節流件形式： B-孔板 P-噴嘴 W-文丘里管 H-四分之一圓孔板 Q-圓缺孔板 T-透鏡墊孔板 S-雙重孔板 K-環形孔板 J-機翼測風裝置 SW-雙文丘里管 Z-均速管 VZ-錐形管 X-楔形管

取壓形式： K-夾持環角接取壓(環室取壓) F-法蘭取壓 J-經距取壓 Z-直接鉆孔取壓 B-八槽孔板（或噴嘴）特殊取壓 H-焊接孔板（或噴嘴）特殊取壓 C-長徑噴嘴 X-限流孔度、小孔板

公稱壓力等級：A-PN0.25MPa B-PN0.6MPa C-PN1.0MPa D-PN1.6MPa E-PN2.5MPa F-PN4.0MPa G-PN6.4MPa H-PN10MPa T-PN16MPa以上

公稱通徑：（鋼管外徑×壁厚） 10 （φ14×2) 15 （φ21×2.5) φ4000

江蘇先達儀表法蘭取壓標準孔板節流裝置供貨范圍：

1、節流件
2、節流組件（含節流件，夾持環（環室）取壓裝置，導壓管，截止閥。）
3、節流組件（含節流件，夾持環環室取壓裝置，安裝法蘭，緊固件，導壓管，截止閥。）
4、節流組件（含節流件，法蘭取壓裝置或安裝法蘭，緊固件，導壓管，截止閥。）
5、節流裝置（含節流件，取壓裝置，焊接前后直管段，緊固件，導壓管，截止閥。）
6、節流裝置（含節流件，取壓裝置，前后直管段法蘭，緊固件，導件管，截止閥。）
7、節流裝置（含節流件，取壓裝置，前后直管段，用戶管道法蘭，緊固件，導壓管，截止閥。）
8、節流裝置，（特殊的整體內藏孔板，導壓管、截止閥）
9、節流裝置（文丘里管、導壓管、截止閥）
10、配套壓差變送器。

江蘇先達儀表法蘭取壓標準孔板節流裝置訂貨需知：節流裝置是根據用戶提供的被測介特性和相應的標準進行設計制造的，為了方便用戶，減少不必要周折，用戶在訂購節流裝置、節流組件時，應詳細填寫規格單或提供與規格單內容要求相對應的數據，填寫時應注意如下事項:
1、規格單是訂貨的重要依據，數據必需正確無誤，單位一致。
2、測量氣體時，流量單位和流體密度的基準應選擇正確，否則將會對測量精度產生很大影響。
3、混合氣體的體積含量百分比之和應等于。
4、訂購單件節流件時，還應提供節流件的安裝外形尺寸。

江蘇先達儀表法蘭取壓標準孔板節流裝置訂貨規格單:

節流裝置規格型號			安裝位號
流體名稱			取樣孔對數		對
刻度流量		請確認流量單位T/h、Kg/h Nm3/h、m3/h其它：	請確認氣體的狀態 1、20 ℃，101325Pa狀態下值（Nm3/h） 2、 0 ℃，101325Pa狀態下值（Bm3/h） 3、工作狀態下值。（m3/h）
zui大流量
常用流量
zui小流量
流體密度	kg/m3 kg/Nm3 kg/Bm3
工作壓力	表面壓力：	MPa Kpa	壓力:		MPa KPa
地區大氣壓	MPa KPa		工作溫度:		℃
設計差壓	KPa	變送器型號:
允許壓損	KPa	流體粘度:	Pas; Cp;	相對濕度:	％
管道尺寸	外徑: 壁厚: 內徑: 材質: 狀態:
節流裝置材質	節流件: 環室: 法蘭: 密封墊:
法蘭					密封面形式代號:
與管道聯接形式	1.平法蘭 2.對焊法蘭 3.直接焊接安裝方式:1.水平 2.自上而下 3.自下而上
標準附件	截止閥：球閥：冷凝器：隔離器：沉降器：
氣體組成名稱	容積百分比	流體密度在1，2，3，狀態下	粘度		備注：

節流裝置品種規格及供貨范圍表

節 流件		取壓方式		型號(第1組)	公稱通徑	稱壓力(MPa)	供貨范圍代號
孔板		角接取壓	環 室	LZBK	50~400	0.25~6.4	5、6、7、10
				LGBK	50~400	0.25~6.4	1、2、3、10
			鉆孔	LGBZ	400~2500	0.25~0.6	1、4、10
					400~600	1.0~1.6
					400~2500	0.25
		法蘭取壓		LZBF	50~400	1.6~6.4	5、6、7、10
				LGBF	50~400	1.6~6.4	5、6、7、10
					400~600	0.25~1.6
					400~2500	0.25~0.6
		徑距取壓		LZBJ	50~500	0.25~6.4	5、6、7、10
				LGBJ	50~500	0.25~6.4	1、4、10
					400~600	0.25~1.6
					400~2500	0.25~0.6
ISA1932	噴嘴	環室取壓		LZPK	50~500	0.25~6.4	5、6、7、10
				LGPK	50~500	0.25~6.4	2、3、10
長徑		徑距取壓		LZPC	50~500	0.25~20	5、6、7、10
小孔板		環室取壓		LGBK	15~40	0.25~10	1、2、3、5、 6、7、10
		法蘭取壓		LGBF	15~40	0.25~10	1、4、5、 6、7、10
八槽孔板		特殊取壓		LGBB	50~400	3.9~10	1、4、10
八槽噴嘴				LGPB
焊接孔板		特殊取壓		LGBH	50~400	3.9~30	4、10
焊接噴嘴				LGPH
高壓透鏡孔板		特殊取壓		LGBT	15~125	32	4、10
圓缺孔板		角接取壓		LGQK	50~400	1.0~2.5	4、10
				LGQZ	400~2500	1.0~1.6
					400~2500	0.25~0.6
雙重孔板		角接取壓		LGSK	50~400	1.0~4.0	1、2、3、5、 6、7、10
四分之一圓孔板		角接取壓		LGHK	50~400	0.6~4.0	2、3、10
		直接鉆孔取壓		LGHZ
限流孔板				LGBX	15~150	0.6~10	1、4、5、6、7
文丘里管		徑距取壓		LZWJ	50~1600	0.25~1.6	9、10
內藏整體孔板		特殊取壓		LGBN	45~200	18.4~32	8、10
環形孔板		特殊取壓		LGKJ	40~2600	0.6~32	4、5、6、7、10
機翼測風裝置		徑距取壓		LGJY	300~3000	0.1~1.6	4、5、6、7、10
一體化孔板		特殊取壓		YTLGBH	25~4000	0.6~40	3、4、5、 6、7、10
阿牛巴流量計均速管流量計		特殊取壓		LGZ	50~3200	0.25~10	單件或成套
錐形管流量計		特殊取壓		LGVZ	15~3000	0.6~40	單件或成套
雙文丘里管		特殊取壓		LGSW	200~4000	0.25~2.5	內藏式或插入式
楔形流量計		特殊取壓		LGX	50~500	0.6~40	單件或成套
