ZW20-12/630戶外智能分界開關（原理圖）

ZW20戶外交流高壓分界真空斷路器的常用別稱
市場上ZW20分界真空斷路器有幾種寫法和叫法。
ZW32可以稱為ZW20看門狗。說到看門狗，很明顯就是這個ZW20開關和智能控制器配合組成的一套智能開關系統。就如一個忠誠的狗伙伴一樣守著我們的開關，一有數據及動態就立刻反應出來。
ZW20-12F/630-20，F(xiàn)是分界開關的縮寫。因此很容易分辨。ZW20-12F,ZW20F-12,ZW20-12F等型號其實都指向這個開關的配置問題。因此咱們?cè)谫?gòu)買的時候只要弄清楚，ZW20智能真空斷路器,包括ZW20開關本體，看門狗控制器，PT就行了。zui大的區別就在于看門狗控制器的功能上。比如是基本的零序保護還是需要帶遠程通訊功能。這樣就很好認識ZW20智能開關了。
看門狗柱上分界開關斷路器ZW20-12配網看門狗分界斷路器在10 kV饋電架空線路上的應用可大大減少無故障線路的連帶性事故停電,縮小故障停電范圍,縮短用戶停電時間,從而提高用戶的供電可靠性。

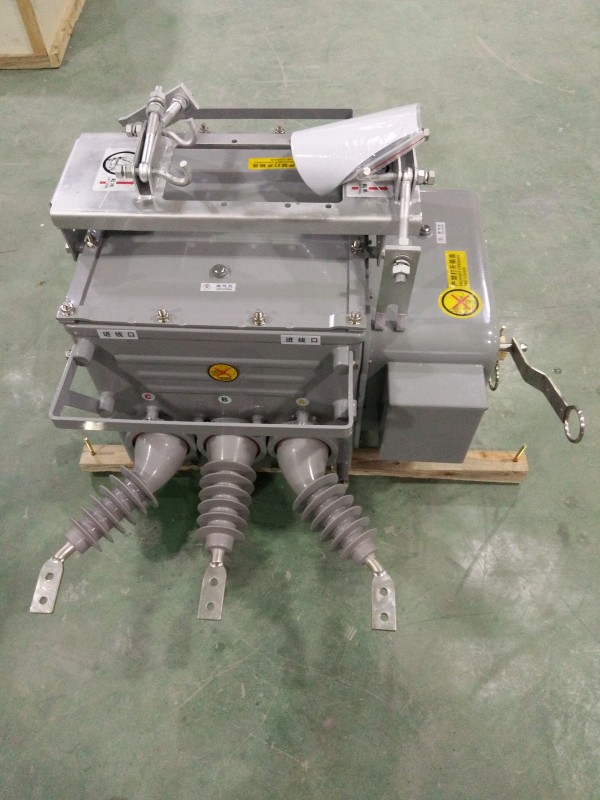

一、技術特點: ZW20-12型戶外交流高壓分界真空斷路器是一款用戶分界開關.主要由ZW20-12型真空斷路器本體,故障檢測控制器及外置電壓互感器三大部分組成,三者通過航空插座及戶外密封控制電纜進行電氣連接,具有故障檢測功能,保護控制功能及通訊功能能可靠判斷,檢測界內與界外毫安級零序電流及相間短路故障電流,實現自動切除單相接地故障和相間短路故障,本體開關是真空方式滅弧并且采用SF6氣體緣,箱體參考了日本東芝公司的氣體密封,防爆,緣結構技術,整體密封性能優良,內部充入的SF6氣體不泄漏,不受外界環境影響,其彈簧操動機構進行了小型化及性能優化設計,動作可靠性比傳統的彈簧機構有顯著提高,主回路的軸與套之間的接觸采用了內收外張式表鏈結構,主回路的接觸電阻小,溫升低。ZW20-12/630戶外智能分界開關（原理圖）

二、使用環境條件

1, 周?chē)諝鉁囟?-40℃~ 40℃;日溫差:日溫變化不大于25℃; 根據SF6氣體物質性質,當環境溫度在-40℃時,如箱體內部氣壓為0.05Mpa,此時SF6仍為氣態,保證產品正常工作。(當環境溫度-40℃,表壓為0.05Mpa時,SF6液化點為-55℃;零表壓,SF6液化點不會超過-60℃)。

2, 風速不大于35m/s;

3, 無易燃,爆炸危險,強烈化學腐蝕物(如各種酸,堿或濃煙等)和劇烈振動的場所。

4, 海拔:≤1000m;

5, 覆蓋厚度:10mm;

6, 空氣污穢程度:IV級;

7, 地震烈度:≤7度;

8, 電網中性點接地方式:中性點不接地,中性點經消弧線圈接地,中性點經低電阻接地。

三、主要技術參數

3.1斷路器的額定參數

1額定電壓KV12

2額定頻率Hz50

3額定電流A630

4額定短路開斷電流KA20

5額定峰值耐受電流(峰值)KA50

6額定短時耐受電流(4S)KA20

7額定短路關合電流(峰值)KA50

8機械壽命次數次30000

9額定短時開斷電流開斷次數次30

10工頻耐壓(1min):干試(相間,對地/斷口)KV42/48

11雷電沖擊耐受電壓(峰值)相間,相對/斷口KV75/85

12額定操作順序KV分-0.3s-合分-180s-合分

13額定操作電壓輔助回路額定電壓VAC220

ZW20-12/630戶外智能分界開關（原理圖）
