徐州纖維球凈水工程纖維球填料有什么樣的標準才算合格？

 纖維球填料理化指標

  密度 1.38kg/m3

  濾速 20-85m/h

  充填密度 60-80kg/m3

  載污量 6-10kg/m3

  比表面積 3000m2/m3

  孔隙率 96%

  常用規(guī)格及外觀

  規(guī)格

  球型直徑：25mm 30mm 40mm 50mm 80mm

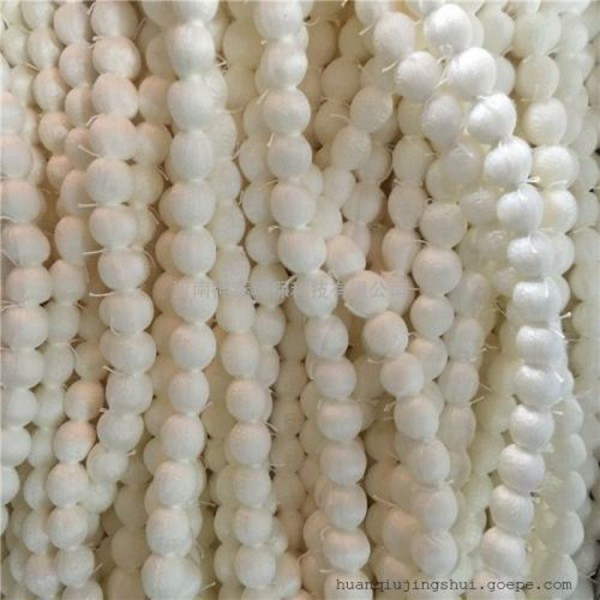

  外觀

  白色球狀 橢圓狀 改性纖維球濾料為金黃色

  包裝要求

  由于纖維球填料吸附能力強，對包裝要求很高，平時儲存運輸過程中都需要使用雙層內(nèi)膜包裝，以起到防潮，防水的作用。

徐州纖維球凈水工程  纖維球填料工作標準：

  (1)根據(jù)進水量和沉淀出水濁度適當控制濾速，保證濾后水質(zhì)，如果進水量過大，會影響纖維球填料的性能。

  (2)每1-2小時觀察一次進、出水濁度、pH值、余氯量、水頭損失，正確填寫生產(chǎn)日報表。

  (3)負責 纖維球濾料濾池的啟閉和沖洗及各項事故的排除;。

  (4)做好一級保養(yǎng)，配合好二級保養(yǎng)和參與 纖維球濾料濾池大修理工作。

  (5)與調(diào)度、一、二級泵站和加抓、加礬操作人員保持密切聯(lián)系，及時調(diào)整有關(guān)操作。

徐州纖維球凈水工程如何讓纖維球填料達到再生效果？

 纖維球填料濾池過濾和反沖洗技術(shù)的發(fā)展沿革以及濾料的發(fā)展過程，目前研究較少的纖維球填料氣-水反沖洗進行研究，分別從供氣方式和濾料填充方式對氣-水反沖洗的清洗效果進行研究;針對纖維束特有的其底部濾料難以清洗的特點，提出超聲波輔助清洗，并對超聲波清洗應用于纖維束濾料清洗的可行性進行研究分析。

主要取得如下成果：

1、脈沖方式反沖洗后濾料含泥量為4.2168g/kg，底部濾料含泥量為11.9192g/kg;常規(guī)方式反沖洗后濾料含泥量為7.1168g/kg，底部濾料含泥量為13.9574g/kg。

2、兩段式濾層方式反沖洗后濾料含泥量為5.7966g/kg，且其底部濾料清洗后含泥量僅為2.0232g/kg，兩段式濾層大大改善了底部濾料的反沖洗效果。

3、五段式濾層方式反沖洗后濾料含泥量為3.1444g/kg，而其下段濾料清洗后含泥量僅為9.4397g/kg，五段式濾層大大改善了濾層的平均反沖洗效果，但削弱了下段濾料的清洗效率。徐州纖維球凈水工程

4、分段纖維束與單段纖維束相比，成床速度要快，且成床效果要好，單段纖維球在過濾初期基本不成床;兩段式濾層在過濾初期，下段濾料能達到50%的壓縮率，上段為10%;五段式濾層不限位時，過濾初期壓縮率就能達46%，過濾后期能達50%。

5、在超聲波輔助清洗方面得出結(jié)論為：超聲波清洗效率高，清洗時間快，清洗時間一般為1.5min，清洗后濾料的含泥量為1.3856～1.5316g/kg，超聲波對纖維束這種軟性吸聲材料具有很好的清洗效果，作為輔助沖洗改善底部濾料的清洗效果是可行的。

徐州纖維球價格查詢改性纖維球濾料和普通纖維球濾料相比有哪些

  改性纖維球是由改性纖維絲結(jié)扎而成的。是由含量在35%～85%之間的第二和第三單體的共聚物紡絲制得的改性纖維絲束經(jīng)過預熱 → 蒸汽牽伸 → 水洗 → 烘干 → 熱定形 → 卷曲 → 分絲 → 扎結(jié)→剪斷→包裝等工藝加工而成。 改性纖維絲的性能似羊毛,彈性較好,伸長20%時回彈率仍可保持65%，蓬松卷曲而柔軟，有合成羊毛之稱。強度 22.1～48.5cN/dtex，比羊毛高1～2.5倍。耐曬性能優(yōu)良，露天曝曬一年，強度僅下降20%，以此種纖維制作成的纖維球彈性好，比表面積大，空隙率高，濾速可調(diào)節(jié)，是水質(zhì)過濾的。

  它適用于油田含油污水的精細過濾，也適用于其它工業(yè)廢水的精細過濾。

改性纖維球去除油及有機物的機理為：直接攔截、慣性攔截和電化吸附。濾前水質(zhì)含油≤15mg/L，懸浮物≤10mg/L；濾后水質(zhì)含油≤5mg/L，懸浮物≤2mg/L。

纖維球表面經(jīng)過改性處理，對油及有機物的吸附能力增強；改性纖維球結(jié)扎方式，運行時濾層孔隙率沿水流方向逐漸減小，形成了比較理想的濾料上大下小的孔隙分布狀態(tài)，過濾效果更好；濾速高，可達25-30m/h。濾料只需每年補10%左右，無需更換。 改性纖維球與普通纖維球zui大的區(qū)別在于是一種不同于紡織用染色性差的高分子聚合物----改性纖維絲束精細制作而成，親水疏油。

徐州纖維球凈水工程改性纖維球濾料生產(chǎn)工藝詳解

改性纖維球濾料材料：含量在35%～85%之間的第二和第三單體的共聚物紡絲。該材質(zhì)是采用高新技術(shù)使纖維分子結(jié)構(gòu)發(fā)生變化，分子結(jié)構(gòu)重組，生成性能穩(wěn)定的新的分子基團，從而達到雙親雙疏的特性，即纖維球靜態(tài)（過濾）時親油疏水，而動態(tài)（反洗）時親水疏油。

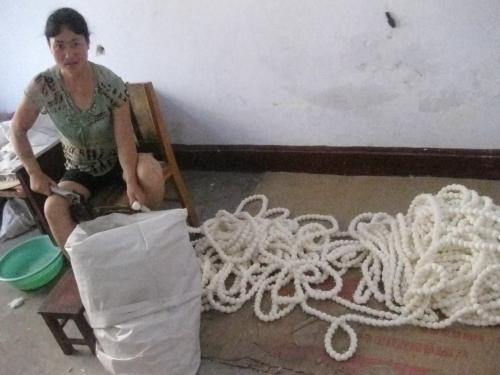

改性纖維球濾料制作工藝：預熱 → 蒸汽牽伸 → 水洗 → 烘干 → 熱定形 → 卷曲 → 分絲 → 扎結(jié)→剪斷→包裝。
