SD600B數字式雙鉗相位伏安表 測量電流1mA~承裝承修資質儀器手持式雙鉗數字相位伏安表是專為現場測量電壓、電流及相位而設計的一種、位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差

揚州蘇電電氣有限公司起源于風景秀麗的歷史文化名城江蘇省揚州市，是我國電力行業研制高壓檢測儀器及電力測試設備的企業，常年為客戶承接國家能源局印發承裝承修承試機具設備資質的租賃、生產部分產品有電纜故障測試儀、安全工器具力學試驗機、變壓器繞組變形測試儀、工頻耐壓試驗裝置、絕緣靴手套耐壓試驗裝置、變頻串聯諧振試驗成套裝置、感應耐壓試驗裝置等系列產品企業。公司通過了ISO9001:2000質量體系認證證書等。

公司占注冊資金500萬元，公司目前擁有技術人才，公司深信人才增強實力，設備確保品質，技術保證質量，因而不惜重金投資專業技術人才的培養。公司下轄總師辦、研究中心、計量檢測中心、客服中心、技術部、生產部等部門。

公司自成立以來一直注重新產品開發和技術的引進與各大院校及科研單位建立了長期的合作關系，始終把科技與客戶的需求相結合，不斷開發出用戶需要、性能先進、質量可靠的產品，依托公司的銷售網絡提供給廣大客戶。

公司目前的蘇電（SD）系列電力試驗產品共有電纜測試類、變壓器檢測類、阻抗測試類、電壓電流檢測類、時間速度測試類、油氣水熱檢測類、繼電保護測試類、安全工器具檢測類、斷路器檢測類、絕緣電阻檢測類、運行線路檢測類、蓄電池發電機檢測類、氧化鋅避雷器檢測類等產品。這些產品成功應用于國家電網公司、中國南方電網公司、各省電力公司及所轄電力公司、電科院、各大發電公司以及鋼鐵、化工、鐵路、煤炭、港口、等大型廠礦企業，在多個省電力公司組織的集中規模招標采購中蘇電（SD）品牌系列產品多次成功中標，在開灤集團、天鋼、二十冶、上海地鐵、徐礦集團、秦皇島港務局等大型廠礦企業組織的設備采購招標中蘇電（SD）品牌系列產品也多次成功中標。

公司銷售網絡遍布全國，建立了華北、華東、華中、華南、東北、西北、西南等七大區。公司對配備的業務人員進行選拔、考核與培訓，合格上崗，他們?cè)趯?shí)際工作中吃苦耐勞、善于與用戶溝通，根據用戶需求合理向用戶推薦技術方案及產品，使蘇電（SD）品牌系列產品暢銷于全國各相關用戶單位。

公司的售后服務與技術保障一直是公司的工作重點，并為此成立了客戶服務中心，采用維信、qq、電子郵件等方式全天候、全方位為客戶進行技術咨詢、答疑、維修響應等售后服務工作。還在各辦事處配備了合格的技術人員，應急售后服務隨叫隨到，深得用戶的好評。

公司以“質量保證、用戶滿意、團結敬業、實現多贏”為企業宗旨，把蘇電（SD）品牌系列產品與電網建設相結合，不斷推陳出新，為廣大用戶提供優質的產品與服務。

產品概述

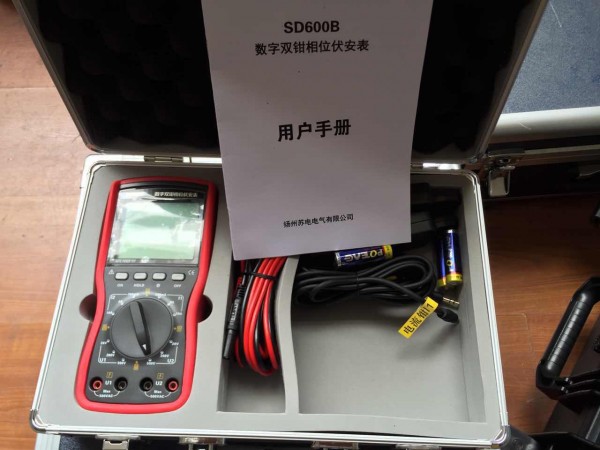

 SD600B數字式雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種、位、便攜手持式、雙通道輸入測量?jī)x器。用SD600B數字式雙鉗相位伏安表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得好的視覺效果。

SD600B數字式雙鉗相位伏安表外殼采用工程緣材料，另配橡皮防振保護套及便攜式防水布包，安全、可靠。

1、 基本誤差

1.1 參比工作條件

     （a）環境溫度：（23±5）℃

     （b）環境濕度：（45～75）% RH

     （c）被測信號波形：正弦波、β=0.02

     （d）被測信號頻率：（50±0.2）Hz

     （e）被測載流導線在鉗口中的位置：任意

（f）測量相位時被測信號幅值范圍：

100～220V、0.～1.

     （g）外參比頻率電磁場干擾：應避免

1.2  基本誤差限

1.2.1 交流電壓見表1



表1：交流電壓測量誤差
量   限	分 辨 率	基本誤差限
20V	0.01V	±（0.5%RD+2）
200V	0.1V	±（0.3%RD+2）
500V	1V	±（0.5%RD+2）



輸入阻抗：

各量限均為2MΩ

測U1-U2相位時電壓輸入回路阻抗：

40KΩ

1.2.2 交流電流見表2



表2：交流電流測量誤差
量   限	分 辨 率	基本誤差限
200mA	0.1Ma	±（0.5%RD+2）
2A	1mA
10A	10mA



1.2.3 相位

U-U、U-I、I-I見表3



表3：工頻相位測量誤差
范  圍	分辨率	基本誤差限
0~360°	1°	±3°

2、工作誤差

2.1 額定工作條件

     （a）環境溫度：（0～40）℃

     （b）環境濕度：（20～80）% RH

     （c）被測信號波形：正弦波、β=0.05

（d）被測信號頻率：（50±0.5）Hz

     （e）被測載流導線在鉗口中的位置：任意

     （f）測量相位時被測信號幅值范圍

          測U1-U2相位時：30V～500V

          測  I1-I2 相位時：5mA～10.00A

          測  U1-I2 或 I1-U2 相位時：

          10V～500V、5mA～10.00A

     （g）外參比頻率電磁場干擾：應避免



2.2  額定工作誤差限

     在 2.1 所述額定工作條件下，各被測量的額定工作誤差限不超過相應基本誤差限的兩倍。

3、產品安全特性

3.1  耐壓

電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受 1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz  的正弦波交流電壓歷時 1min 的試驗。

3.2 緣電阻

儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

4、其它技術特性

4.1 顯示位數：3  1／2

4.2 采樣速率：3次/秒

4.3 電源：?jiǎn)蝹€(gè) 9V 迭層電池、電源電流小于5mA



4.4 外形尺寸

表殼尺寸： 186mm×86mm×33mm

鉗殼尺寸： 140mm×40mm×19mm

鉗口尺寸： Φ7×8



4.5 重量

表體： 280g

測量鉗：2×200g



4.6 儲存條件

溫度：－10℃～50℃
