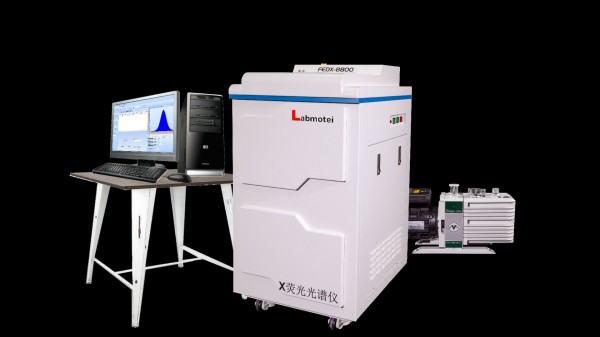

FEDX-B800型X熒光光譜儀

儀器介紹：

FEDX-B800型X熒光光譜儀是我公司多年研發工作的結晶，該儀器采用美國電致冷SDD探測器，專用數字脈沖處理技術，高性能X射線管和高壓電源，配置高端，性能。

FEDX-B800型X熒光光譜儀專為有色金屬、黑色金屬、選礦及冶煉、地質行業定制。該儀器具備分析速度快、精度高、穩定性好的諸多優點。它能滿足不同地質、礦山、選廠、冶煉/冶金廠的產品質量分析要求，廣泛適用于鉛鋅礦、鋁土礦、銅礦、鎳礦、鉬礦、鐵礦、磷礦、錳礦等有色礦山及地質行業；此款儀器也大量用于鋼鐵、水泥、耐材、玻璃公司中心實驗室的產品質量管控；它實現對塊狀合金、粉末礦樣、液體樣品、壓片樣品和熔融玻璃片樣品的快速準確分析。

一．性能特點

1.采用立體設計、堅固耐用、多重安全防護模式。

2.檢測效率：60-200秒內同時完成從11鈉（Na）至92鈾（U）之間幾十種元素的準確分析

3.檢測樣品：規則或不規則的金屬和非金屬樣品，樣品形態包括塊狀、片狀、線狀、粉末和液體等。

4.高壓電源：大功率50 W、電壓0 -50 KV、電流0-1000uA。8小時穩定性≤0.05%。

5.X射線管：大功率50W、管壓5-50KV 、管流電流0-1000uA；長壽命X射線管。

6.探測器：美國進口SDD探測器，分辨率低至130eV，能量線性和能量分辨率俱佳，高峰背比。

7.信號處理器：進口放大器等信號處理器，適應高分辨率和高計數率，自調放大倍數，2048道ADC輸出。

8.多參數線性回歸程序：使元素間的吸收與增應得到明顯抑制，提高分析準確度。

9.數字多道技術：提高輸出效率，實現超高計數率，保證采集有效計數率超過600KCPS。

10.真空系統：選擇抽真空系統，優化測試環境，擴展可測元素范圍，提高鎂鋁硅磷硫等輕元素的分析精度。

11.限真空：6×10^-2 帕  轉速：1400 轉/分  抽率：0.9 升/秒 功率：0.35千瓦。

12.準直濾光系統：多準直器和濾光片電動組合，軟體自動切換，滿足各種測試應用。

13.多維散熱系統：保障儀器測試運行的可靠性與穩定性。

14.輻射安全系統：隱蔽式設置、軟件、硬件三重射線防護系統。

15.分析軟件：采用研發X熒光分析軟件Analytix2.0版，該軟件融合經驗系數法、基本參數法（FP法）、理論α系數法、線性擬合、二次曲線、強度校正、含量校正等多種分析方法，保證測試數據的準確性。

二．技術指標：

1.測量元素范圍：從鈉（Na）到鈾（U）

2.測量對象狀態：粉末、固體、液體

3.含量分析范圍：ppm—99.99%（不同元素，分析范圍不同）

4.元素分析能力：一次性可測從鈉（Na）到鈾（U）之間幾十種元素

5.佳分辨率可達到：130eV±5eV

6.佳分析精度：標準偏差≤0.1

7.測量時間：60秒-300秒（可調）

8.制冷方式：電制冷，無需任何耗材

9.工作環境：室內溫度 15～35℃；相對濕度 ≤75% （不結露）

10.電源：交流220V±5V, 建議配置穩壓電源（選購）

11.樣品腔尺寸：Φ200 mm×70mm

12.外觀尺寸：W*D*H 550mm*600 mm*1050 mm

13.電源：AC 220V～240V、50Hz

14.額定功率：800W

15.重量：約50KG.

三．儀器配置：

 1.進口高壓電源。

 2.薄窗X射線管（W、Ag、Rh或Mo靶可選）

 3.原裝美國電制冷SDD探測器

 4.光路增強系統

 5.高信噪比電子線路系統

 6.自動切換型準直器和濾光片組

 7.自動穩譜裝置

 8.抽真空系統（品牌真空泵）

 9.打印機：品牌激光打印機

 10.計算機：品牌計算機，128GB硬盤，2GB內存，19英寸高清顯示器

 11.分析軟件：X熒光全元素分析軟件LABanalytix2.0版

 12.標準物質：銀校正標樣等

 13.儀器其它配置：樣品杯、保險絲

 14.XRF光譜專用穩壓電源（選配）

 15.XRF光譜專用研磨機（選配）

 16.XRF光譜專用壓樣機（選配）

四．應用領域：

1.合金分析應用

（1）不銹鋼、低碳鋼、生鐵、鑄鐵、銅合金、鋼鐵合金、鋁合金、鎂合金、鋅合金等。

（2）黃銅類樣品：鉛黃銅、鎳黃銅、錳黃銅、錫黃銅、錫青銅、鎳白銅、鋅白銅等。

2.鋼鐵行業應用

FEDX-B800型X熒光光譜儀廣泛用于分析燒結礦、球團、高爐渣、轉爐渣、鐵礦石、鐵精粉、生鐵、石灰石、白云石、硅鐵合金、硅錳合金、錳鐵合金、硅鋁鋇鈣及各種鋼材等樣品，分析元素可從Na到U范圍內的所有元素，分析速度快，只要100秒即可分析出樣品的各個元素的含量，是鋼鐵行業理想的快速分析儀器。

（1）燒結礦

燒結礦樣品是煉鐵廠、燒結廠的常見分析樣品，X熒光分析儀能準確分析其中：TFe 、SiO2、CaO、MgO、Al2O3、MnO、TiO2、P、S、K、V2O5等元素。

（2）球團礦

球團礦樣品是煉鐵廠、球團廠的常見分析樣品，X熒光分析儀能準確分析其中：TFe 、SiO2、CaO、MgO、Al2O3、MnO、TiO2、P、S、K、V2O5等元素。

（3）高爐渣/轉爐渣

高爐渣樣品是煉鐵廠的常見分析樣品，轉爐渣是煉鋼廠的常見分析樣品，X熒光分析儀能準確分析其中的：SiO2、CaO、MgO、Al2O3、Tfe、MnO、TiO2、P、S、K、V2O5等元素。

（4）生鐵樣品是煉鐵廠的常見分析樣品，X熒光分析儀能準確分析其中的元素包括：Si、Mn、P、S、Ti、Cr、V等。

（5）鐵精粉/鐵礦石（熔片方法）

鐵精粉、鐵礦石樣品是鋼鐵廠原料中的常見分析樣品，X熒光分析儀能準確分析其中的元素包括：TFe 、SiO2、CaO、MgO、Al2O3、MnO、TiO2、P、S、K、V2O5等。

3.氧化鋁行業應用

FEDX-B800型 X熒光光譜儀可分析氧化鋁行業中鋁土礦、生料漿、原礦漿、赤泥漿、石灰石等成分，快速準確。

4.地質及有色礦山應用

地質及有色礦山是FEDX-B800型X熒光分析儀的重要應用領域，它可以測量鉛精礦、鉛原礦、鋅精礦、鋅原礦、銅精礦、銅原礦、尾礦、錫礦、鐵礦、鉬礦、鉻礦、鎳礦、金紅石礦、鎢礦、礬礦、錳礦、磷礦、鐵礦等各類有色礦的成分。分析時間為30-100秒，可同時分析出多個元素成分。

（1）鉛鋅礦

鉛鋅礦是典型的有色礦產資源，利用FEDX-B800型X熒光分析儀可快速分析其中的各個元素成分含量。

（2）錳礦

錳礦是經濟價值較高的礦種，一般要分析主含量錳，同時分析P、Fe2O3、SiO2等其它雜質元素含量。

5.耐火材料樣品

耐火材料行業主要包括高硅質的粘土類、高鋁質的礬土類、高鎂質的鎂砂類、高鉻質類等耐火材料，利用FEDX-B800型熒光分析儀能很好分析出各種耐火材料的各個成分。同時FEDX-B800型熒光分析儀也可快速分析粘土類樣品中的SiO2、Al2O3、Fe2O3、CaO、MgO、K2O、Na2O、S、P等元素含量。

6.水泥行業樣品

水泥廠采用 FEDX-B800型熒光分析儀非常合適，分析出磨生料、入窯生料、熟料、水泥、石灰石、粘土、鐵粉、砂巖、粉煤灰等樣品。分析元素有：SiO2、Al2O3、Fe2O3、CaO、MgO、K2O、Na2O、 SO3、Cl-等元素。

7.鐵合金行業應用

FEDX-B800型 X熒光分析儀能分析鐵合金行業中的各種類型樣品，如硅鐵、硅錳、硅鋁鋇鈣等，可以快速分析其中的Na、Mg、Al、Si、P、S、Fe、Cr、Ca、Mn、Cu、Ni、K、Ba等元素。

8.玻璃行業應用

在玻璃材料行業中，F(xiàn)EDX-B800型 X熒光分析儀可以測量各類玻璃樣品，常見分析元素有：SiO2、Al2O3、Fe2O3、CaO、MgO、K2O、Na2O 等。玻璃樣品可以直接測量，無需制樣，快捷。

9.煤炭行業應用

在煤炭完全燃燒后，煤炭中可燃部分燃燒釋放熱量、水分蒸發，剩余部分為煤炭中存在的礦物質重金屬與非金屬的氧化物及鹽類形成的殘?jiān)?，即灰分或煤灰。煤灰成分?fù)雜，主要由Si硅、Al鋁、Fe鐵、Ti鈦、Ca鈣、Mg鎂、S硫、K鉀、Na鈉等元素的氧化物與鹽類組成。FEDX-B800型 X熒光分析儀能完成對煤灰成分的快速準確分析。

10.電力行業應用

我國是煤炭大國，煤電行業充分發展的同時伴隨著大量粉煤灰的產生，粉煤灰如不能實現分類有效利用，將嚴重污染環境。粉煤灰主要氧化物成分為：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2、MgO、K2O、Na2O、SO3、MnO2等，F(xiàn)EDX-B800型 X熒光分析儀能對火力發電企業產生的粉煤灰成分進行快速準確分析。
