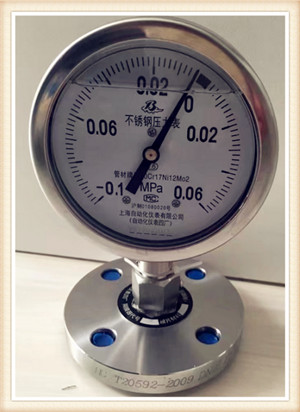

上海自動化儀表四廠膜片壓力表YPF-150BF

上海自動化儀表產品銷售網

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2019-03-24

瀏覽次數：1360

公司地址：上海市閘北區靈石路650號

021-56130306 朱經理(先生)

點擊查看聯系電話在線詢價

產品簡介

上海自動化儀表四廠膜片壓力表YPF-150BF由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。

公司簡介

上海自動化儀表產品銷售網 成立于1989年12月12號，座落在上海靜安區，地處繁華地段，交通方便，生產工藝，檢測設備齊全，技術起點高，性能優異，品種齊全、質量可靠、價格優惠、是我公司產品的特點，配以完善的售后服務，使我公司產品深受廣大客戶信賴。是專業從事工業自動化儀表的研發、設計、制造、營銷于一體的綜合型企業，公司主要生產：各種熱電偶（鎧裝熱電偶鉑銠熱電偶耐磨熱電偶手持熱電偶）、熱電阻、溫度計、數字測溫儀、數顯儀表、壓力（差壓）變送器、電線電纜、補償導線、橋架、控制盤柜、儀表管件閥門等。

展開

產品說明

上海自動化儀表四廠膜片壓力表YPF-150BF

產品簡介

膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。

結構原理

膜片壓力表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。

儀表的作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

主要技術指標

度等級：2.5級

使用環境溫度：-40～＋70℃；相對溫度不大于90%。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃。

工作位置：垂直安裝。

外殼防護等級：符合IP64。

型號表示

Y	P	F	－	規格			內容
				100			Ф100mm
				150			Ф150mm
				表面外徑	－
						A	膜片壓力表M20×1.5外螺紋接口
						B	不銹鋼膜片壓力表M20×1.5外螺紋接口
						B－F	法蘭不銹鋼膜片壓力表25－4.0HGJ法蘭
						類型
Y	P	F	－	□	－	□

標度范圍、外形尺寸及重量：

型號	標度范圍	承壓部寸D1	表殼外徑D	重量Kg
YPF-100A	0～0.06、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4Mpa	Ф85	Ф100	1.6
YPF-100B YPF-100B-F
		Ф115
YPF-150A		Ф85	Ф150	1.8
YPF-150B YPF-150B-F
		Ф115
YPF-100B YPF-100B-F	0～1.6、0～2.5、0～4、0～6、0～10 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0、-16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、-8～8、-12～12、-20～20*KPa	Ф160	Ф100	2.9
YPF-150B YPF-150B-F		Ф160	Ф150	3.2

*0～40、-40～0、±20KPa規格承壓部尺寸D1為Φ85

導壓系統及外殼等主要零件的材料

型號	名稱	導壓系統			表殼材料
		膜片	法蘭接頭	密封墊圈
YPF-100A YPF-150A	膜片壓力表	Cr15Ni7MO (PH15-7MO) 316L(≤25KPa)	1Cr18Ni9	丁腈橡膠	鑄鋁
YPF-100B YPF-150B	不銹鋼膜片壓力表			聚四氟乙烯	1Cr18Ni9
YPF-100B-F YPF-F150B-F	法蘭不銹鋼膜片壓力表

規格尺寸

	YPF-100A	YPF-100B	YPF-100B-F	YPF-150A	YPF-150B	YPF-150B--F
D	Φ100	Φ110	Φ110	Φ150	Φ160	Φ160
H	66	66	66	91	91	91
h	32	32	32	32	32	36

上海自動化儀表四廠膜片壓力表YPF-150BF
