TB20分布式IO系統

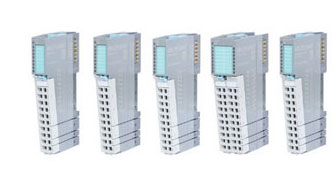

由德國Helmholz公司制造的TB20分布式I/O系統 是一款類似于ET 200S的模塊化分布式I/O系統。可安裝于標準DIN導軌，支持PROFIBUS、PROFINET、CAN BUS、Modbus及EtherNet、DeviceNet等總線方式連接到中央控制器。單站擴展多支持64個擴展模塊，可實現多1024個數字量I/O或512個模擬量I/O，支持熱插拔功能，運行中可更換模塊。防護等級IP20。

TB20分布式I/O系統的通訊接口模塊內置24VDC 2.電源，用于供給外部連接模塊，通常無需增加電源模塊在系統中。所有I/O模塊及功能模塊均自帶有前連接器，無需另購，彈簧型接線端子方便安裝接線。

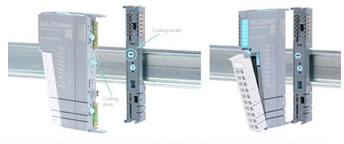

TB20緊湊的結構符合人體工程學設計，相互卡裝的組件方便拆裝并且堅固，組件的彈簧工業觸點即節省空間又方便可靠。所有的TB20模塊的重要信息都可以在其電子銘牌上找到，這些信息包括：產品的型號ID、訂單號、的序列號、硬件版本、固件版本和功能。這些信息可以使用“TB20 ToolBox”的配置診斷程序來讀取。電子銘牌可以防止設置錯誤，也使維護維修變得更容易。
TB20無需使用電源模塊，輸出的負載電壓可以直接從接口模塊提供。一個新的電源隔離模塊可以將電源供應分段，把24V電源在其后方分段隔離，隔離電壓1.5KV。

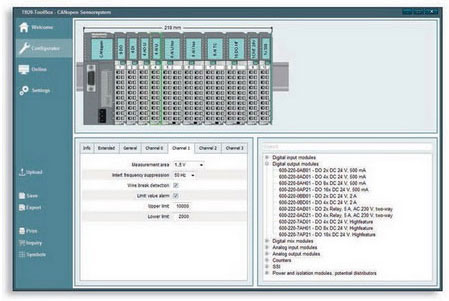

使用“TB20 ToolBox”工具軟件可以很容易的對TB20分布式I/O系統進行設計配置，從模塊的選擇、組件定位到系統配置、工程項目文件，甚至基于參數來打印標簽條，還可集成端子圖，系統寬度計算和電流承載能力監測。這些都使該軟件可以快速設計系統，并且沒有任何差錯。

“TB20 ToolBox”工具軟件作為一個安裝和維護工具，用于導入配置，顯示系統當前狀態，并分析參數設置和設置錯誤。當前的參數配置和診斷信息都可以在一個I/O視圖實時顯示。此外，該工具顯示每個模塊的電子銘牌，確?？煽康刈R別和服務。

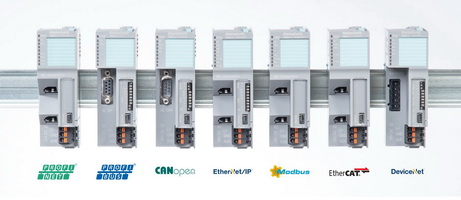

TB20 接口模塊用于將TB20分布式I/O連接至總線系統，并處理和控制器之間的數據交換。接口模塊內集成了電源模塊，同時也提供單獨的電源模塊為需要的用戶。

? TB20-C  PROFINET IO接口模塊

? TB20-C  PROFIBUS-DP接口模塊

? TB20-C  CAN open接口模塊

? TB20-C  Modbus TCP接口模塊

? TB20-C  EtherNet/IP接口模塊

? TB20-C  EtherCAT接口模塊

? TB20-C  DeviceNet?接口模塊

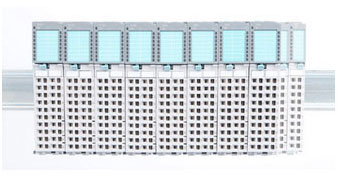

TB20 分布式I/O模塊由三部分模塊構成（前連接器，電子模塊和基座），三部分模塊合成一個型號，即：TB20 分布式I/O模塊包含前連接器。人性化的卡合設計便于拆裝。所有模塊都由鎖緊機構相互扣合，安裝在標準DIN導軌上，保證可靠的電氣連接。前連接器采用彈簧式端子設計，方便卡線。I/O模塊支持帶電熱插拔功能，無需停止系統即可更換模塊。
