瑞景光伏485紅外抄表光電頭DL/T645電表抄表主要用于電能表參數讀寫、電量數據抄讀。485遠紅外通訊光電頭主要功能是實現光電信號的轉換。產品通過自帶的紅外發射管和接收管與電表上的紅外接收管和發射管進行通訊，485遠紅外通訊光電頭和設備對應的485端口相連接。所以上位機程序可以通過操作串口的方式，使485遠紅外通訊光電

珠海瑞景電子科技有限公司坐落于美麗的海濱城市珠海市，是一家擁有自主知識產權、研發實力和技術優勢的科技型企業。公司自成立以來一直專注于空調和熱泵的啟動控制與繼電保護技術、智能表的光電通訊技術等領域的研究和產品的開發、生產、銷售與服務。 在空調和熱泵等領域已有單相/三相空調軟啟動器和熱泵軟啟動器、直流變頻驅動模塊、主控板、單相過欠壓保護器、相序保護器等系列成熟產品。 在智能表光電通訊等領域已有能滿足IEC、ANSI和DL/T645等各種紅外通訊規約和各種通訊接口的抄表光電頭產品，產品適用于各類抄表場合。 公司擁有技術精湛、勇于創新的研發團隊，研發團隊能根據客戶需求，開發出質量可靠的智能化高科技產品，并提供優質、高效的服務。公司還積極與國內高等院開展產學研合作，已取得23項國家資質認證。

瑞景光伏485紅外抄表光電頭DL/T645電表抄表
瑞景光伏485紅外抄表光電頭DL/T645電表抄表
瑞景光伏485紅外抄表光電頭DL/T645電表抄表
RJ-OP485-DL/T645  485遠紅外通訊光電頭



功能概要:

主要用于電能表參數讀寫、電量數據抄讀。
485遠紅外通訊光電頭主要功能是實現光電信號的轉換。產品通過自帶的紅外發射管和接收管與電表上的紅外接收管和發射管進行通訊，485遠紅外通訊光電頭和設備對應的485端口相連接。所以上位機程序可以通過操作串口的方式，使485遠紅外通訊光電頭和電表進行通訊。



技術參數

l        工作電壓：9~36V；

l        工作電流：＜100mA；

l        紅外發射管中心波長：940nm；

l        紅外接收管中心波長：980nm；

l        調制頻率：38KHz（±1%）；

l        大波特率：2400BPS；

l        有效通訊距離：＞4m（環境光強度小于5000lx時）；

l        符合DL/T645通訊技術規范；

l        接線端子采用4PIN免焊式帶螺絲對插端子。



使用方法:

將光電頭數據傳輸接口與設備對應的485端口進行連接，調整光電頭位置盡可能使接收器的光軸與發射器的光軸保持一致，距離可以在4m內調節，連接完成。

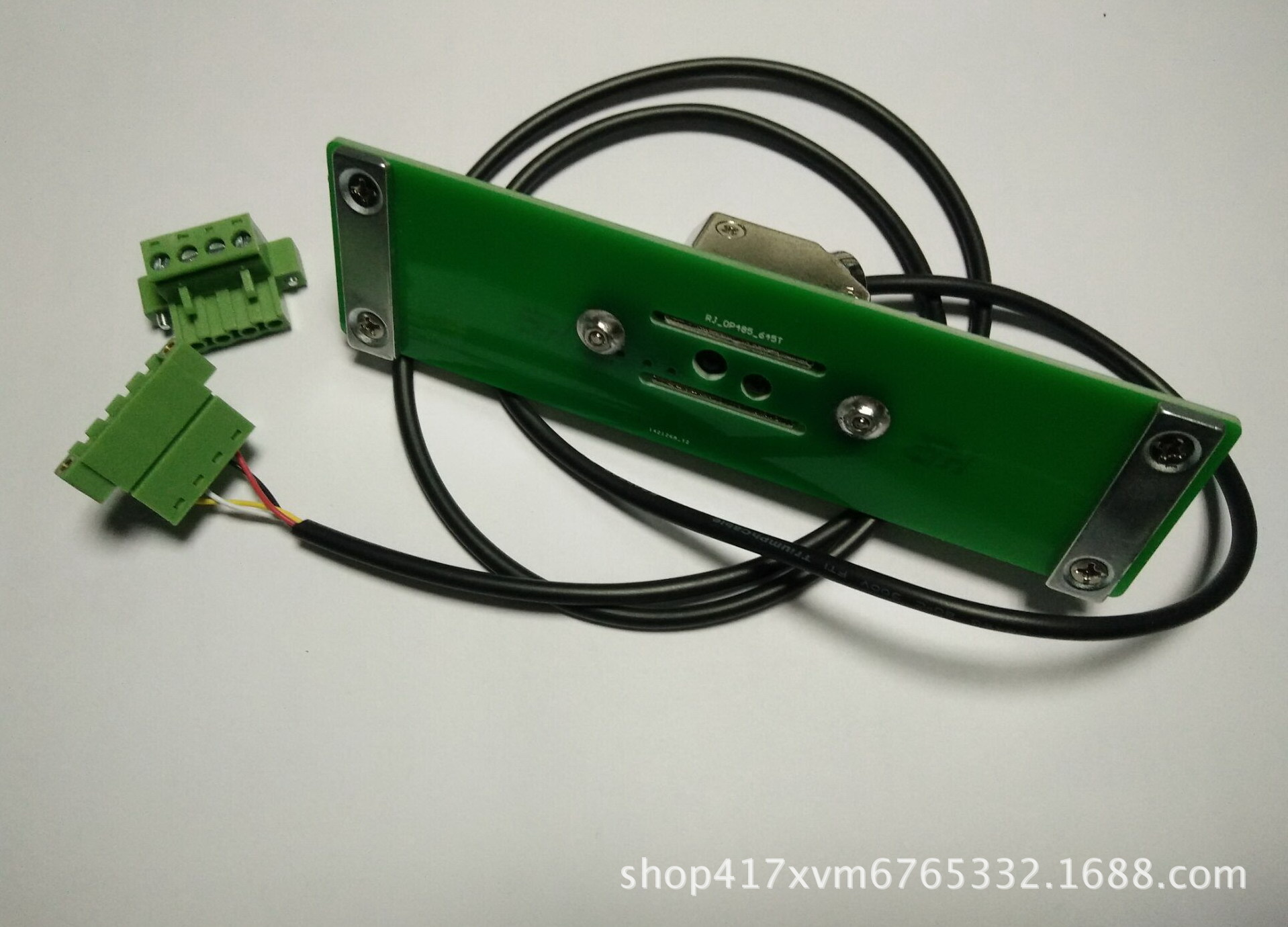

光電頭固定在支架上面，支架通過磁鐵吸付在配電箱上面。



產品功能框圖：



線序：紅：12V（9~36V）  黑：GND  白：A（485+）  黃：B（485-）
