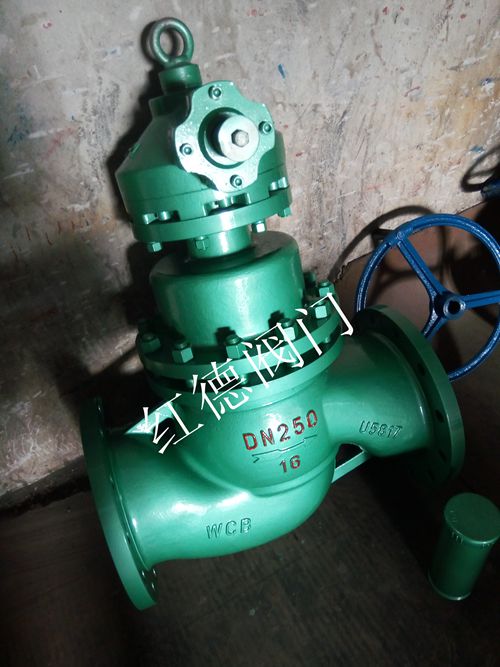

UJ541SM 傘齒輪柱塞截止閥

永嘉紅德閥門有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：UJ541SM

更新時間：2022-06-10

瀏覽次數：850

公司地址：永嘉縣江北街道堡一工業區

13736973307 葉先生(先生)

點擊查看聯系電話在線詢價

產品簡介

UJ541SM傘齒輪柱塞截止閥由上下兩個軟密封圈和柱塞組成，當柱塞塞入密封圈內孔時，通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢，從而保證了密封，當閥門開啟抽出柱塞時，密封圈的材料在彈性的作用下恢復原始狀態。柱塞經磨削及拋光處理后與閥桿相連接。密封圈采用無毒非金屬材料，具有耐壓、耐磨及自

公司簡介

永嘉紅德閥門有限公司位于溫州甌北鎮。是國內供應各類閥門的專業企業。擁有進的設備、檢測中心等專用設備，為了生產出品質卓越的產品不斷引國外進技術，新工藝、新材料。紅德閥門主要產品有調節閥、蝶閥、閘閥、截止閥、球閥、減壓閥、水力控制閥等系列產品，閥門壓力:1.0-32.0Mpa規格:DN15-DN1200。閥門材質有：鑄鐵、鋁合金、不銹鋼、鑄鋼、碳鋼、A105、304、304L、316、316L等。驅動方式可采用手動、電動、氣動、齒輪傳動等裝置。連接方式：法蘭、焊接、絲口、對夾。標準：GB、HB 、JB國標、API美標、JIS日標、DIN德標。廣泛應用于食品、石油、制藥、化工、冶金、電力、造紙、建材、建筑、熱力、給排水、水處理等行業。紅德閥門按照ISO9001質量體系標準執行，始終堅持以質量求生存，以持續創新求發展，以高效的服務為宗旨，以實事求是的精神，竭誠為用戶提供優質的閥門產品和加完善的售后服務。

展開

產品說明

UJ541SM傘齒輪柱塞截止閥執行標準:

設計規范：GB/T 12235 ASME B16.34

結構長度：GB/T 12221 ASME B16.10

法蘭連接：GB/T 9113 ASME B16.5

承插焊連接：JB/T 1751 ASME B16.11

螺紋連接：GB7036 ASME B1.20.1

試驗與檢驗：GB/T 13927 API 598

UJ541SM傘齒輪柱塞截止閥規格尺寸：

PN	DN	L	H	D	D₁	D₂	b	f	z-φd	重量
1.6MPa	15	130	128	95	65	45	14	2	4-14	3
	20	150	165	105	75	55	16	2	4-14	5
	25	160	190	115	85	65	16	2	4-14	7
	32	180	216	135	100	78	18	2	4-18	8
	40	200	236	245	110	85	18	3	4-18	12
	50	230	250	160	125	100	20	3	4-18	16
	65	290	255	180	145	120	20	3	4-18	22
	80	310	255	195	160	135	22	3	8-18	27
	100	350	259	215	180	155	24	3	8-18	40
	125	400	352	245	210	185	26	3	8-18	72
	150	480	362	280	240	210	28	3	8-23	97
	200	600	385	335	295	265	30	3	12-23	205
2.5MPa	15	130	133	95	65	45	16	2	4-14	4
4.0MPa	20	150	178	105	75	55	16	2	4-14	6
	25	160	180	115	85	65	16	2	4-14	7
	32	180	195	135	100	78	18	2	4-18	10
	40	200	220	145	110	85	18	3	4-18	13
	50	230	250	160	125	100	20	3	4-18	17
	65	290	272	180	145	120	22	3	8-18	24
	80	310	275	195	160	135	22	3	8-18	33
	100	350	312	230	190	160	24	3	8-23	49
	125	400	365	270	220	188	28	3	8-25	87
	150	480	410	300	250	218	30	3	8-25	115
	200	600	450	360/375	310/320	278/282	34/38	3	12-25/30	210
6.4MPa	15	170	145	105	75	55	18	2	4-14	5
	20	190	195	125	90	68	20	2	4-18	7
	25	210	202	135	100	78	22	2	4-18	8
	32	230	226	150	110	82	24	2	4-23	12
	40	260	239	165	125	95	24	3	4-23	15
	50	300	265	175	135	105	26	3	4-23	19
	65	340	287	200	160	130	28	33	8-23	26
	80	380	301	210	170	140	30	3	8-23	37
	100	430	346	250	200	168	32	3	8-25	55
10.0MPa	15	170	145	105	75	55	20	2	4-14	82
	20	190	195	125	90	68	22	2	4-18	7
	25	210	202	135	100	78	24	2	4-18	8
	32	230	226	150	110	82	24	2	4-23	12
	40	260	239	165	125	95	26	3	4-23	15
	50	300	265	175	145	112	28	3	4-25	19
	65	340	287	220	170	138	32	3	8-25	26
	80	380	301	230	180	148	34	3	8-25	37
	100	430	346	265	210	172	38	3	8-30	55

UJ541SM傘齒輪柱塞截止閥【紅德閥門】訂貨須知：

1、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。

2、客戶需對產品有特殊要求的，須在訂貨合同中提供：公稱直徑、連接形式、結構長度、介質溫度、壓力范圍、試驗、檢驗標準及其他要求說明。

3、本廠可根據客戶特定要求配置各類驅動裝置。

4、若客戶提供的閥門型號與本廠型號不一致時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同，本廠即備料生產。

感謝您登錄并關注【紅德閥門】網站h，如果您對我們的產品、服務有任何建議或者疑問，聯系我們，我們一定會盡心盡力為您提供優質的服務。后紅德閥門祝各位老板生意興隆、萬事大發?。?！
