旋轉機械故障診斷模擬教學實驗臺是一種用來模擬常規旋轉機械故障現象及學習振動故障機理的試驗裝置。因此本試驗臺為專門從事振動測試、振動研究及大專院校有關試驗室提供了有效而方便的試驗手段，是一系列非常適合于科研、教學和培訓演示的試驗系統。

      瓦倫尼安（英文縮寫VALENIAN）是一家位于蘇州的教學設備生產企業，前身是由西班牙VALENIAN教學系統公司在中國的代表處，經過多年發展和對中國市場的不斷探索為更好的為中國的高校服務，2014年瓦倫尼安（蘇州）教學設備有限公司正式成立。

      瓦倫尼安一直VALENIAN專注于機械故障模擬實驗領域的產品開發、定制系統集成以及培訓指導工作，在中國有超過千家院校選擇和瓦倫尼安合作。目前擁有博士6名，博士后3名;擁有科技帶頭人、關鍵技能帶頭人及各類高級人才近20名。還有一大批具有高、中級技術、技能職稱的員工。

PT782旋轉機械故障診斷模擬教學實驗臺系統一技術方案

基本特征：

        旋轉機械故障診斷模擬教學實驗臺是一種，用來模擬常規旋轉機械故障現象及學習振動故障機理的試驗裝置。因此本試驗臺為專門從事振動測試、振動研究及大專院校有關試驗室提供了有效而方便的試驗手段，是一系列非常適合于科研、教學和培訓演示的試驗系統。

功能應用：  旋轉機械故障診斷模擬教學實驗臺

? 不平衡的故障機理和診斷；

? 動靜摩擦的機理與診斷；

? 滑動軸承油膜渦動與振蕩機理與診斷；

? 轉軸不對中試驗；

? 轉子臨界轉速試驗  ；

? 非接觸位置傳感器安裝學習及測量軸的徑向振動和軸向位移測試試驗；

? Zui佳傳感器安裝方式的試驗 ；

? 試加重進行單面、雙面、多面轉子動平衡   ；

主要模塊簡介：  旋轉機械故障診斷模擬教學實驗臺

1.不平衡的故障機理和診斷模組：包含兩個轉子盤 直徑: d = 152mm, pcd = 140mm, 20個M6螺絲孔，用于添加不平衡質量。用于學習和研究動平衡技術和不平衡的故障診斷。

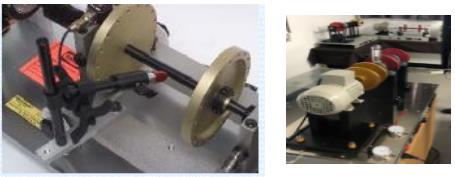

2.動靜摩擦的機理與診斷模組：包含一個可調加載的支撐底座以及四種不同材質的摩擦塊，用于學習和研究不同的摩擦材料，不同的載荷，不同的安裝角度，對摩擦現象的認識。

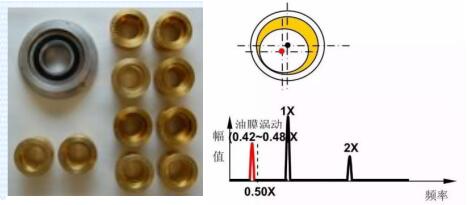

3.滑動軸承油膜渦動與振蕩機理與診斷模組包含：4對襯套，2個不同長短的軸承，含有一個軸系對準裝置，用于學習和避免油膜渦動與振蕩。

4. 伺服電機參數：

· 安裝方式: 立式/臥式

· 重量: 4kg

· 額定功率: 400W

· 防護等級: IP65

· 額定電壓: 220V

· 線長: 300cm

· 編碼器類型: 增量2500線

· 齒輪材質: 鋼

· 額定扭矩: 4N·m

· 工作環境溫度: 25℃

· 勵磁方式: 永磁式

· 轉動角度: 360度

· 額定轉速: 3000rpm

· 軸端規格: 帶鍵槽

技術參數：

電氣參數
電機	400W伺服電機
伺服驅動器	可實現連續速度可調
速度范圍	0~10000 RPM速度可調
調速器	LED 轉速顯示 控制正反轉及及時啟停
電源	輸入220 VAC，單相，50/60 Hz
機械參數
軸	直徑φ10
基本配件	油液收集成盒、潤滑油杯、傳感器支架、轉速計支架、配重盤
底板	15mm厚鋁板
安全罩	抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機



軟件方案：

1.包括多通道數據采集器；

2各類傳感器：加速度傳感器，非接觸式電渦流傳感器，光電式轉速計；

3. 電腦端分析軟件；

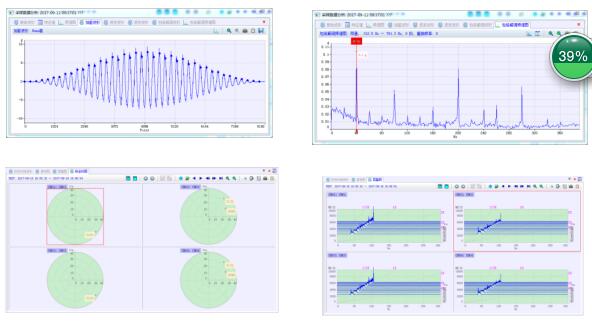

軟件功能：

通過其直觀的界面，功能強大的分析軟件，您可以進行振動分析以及動平衡校正。其涵蓋的動平衡功能模塊軟件包含豐富的圖表數據及人性化的界面，便捷，輕松實現現場動平衡振動數據采集、分析。

軟件的主要功能如下：

加速度，速度和位移振動實時檢測測量；

時域波形/頻譜分析，包絡譜解調分析；

倍頻分析，諧波游標和邊帶游標；

軟件集成動平衡校正功能；

軸心軌跡測量；

波德圖測量；

啟停機過程分析功能；

長時間數據存儲及查看功能。
