一、磁翻板液位計的產品概述：

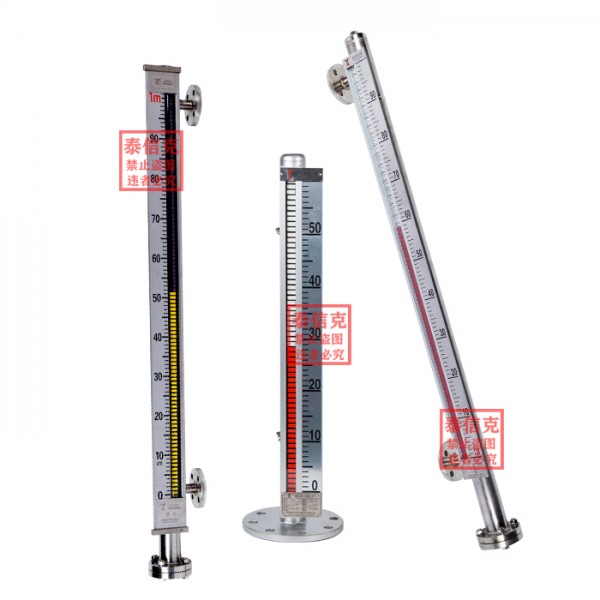

磁翻板液位計采用連通器原理，通過氣相和液相連接法蘭與容器相連接。根據浮力和磁耦合理，測量筒（即連通器）內的磁性浮子隨被測液面的升高或降低，驅動測量筒外部顯示器上的雙色翻柱翻轉。當液面上升時，磁性浮子驅動翻柱旋轉 180°，顯示紅色或黃色；當液面下降時，磁性浮子驅動翻柱反向旋轉 180°，顯示白色或黑色。紅色帶（或者黃色帶）的高度就是被測液面的高度，實現了測量和顯示被測液（界）面位置的目的。每個磁翻柱為雙色軸向?qū)ΨQ結構，兩個磁翻柱間的間距為10mm，分別以白色和紅色（或黃色）來指示氣相部分和液相部分，紅色（或黃色）與白色（或黑色）交界處就是液相和氣相的分界處。該液位計既能測量液面，也能測量兩種不同密度介質的界面。由于磁性翻板指示器在無需任何電源的情況下就可反應出容器內液位的變化，使液體介質與測量指示安全隔離，為易燃易爆和有毒介質的液位檢測提供了安全可靠的手段和方法。
二、磁翻板液位計的技術優點
磁翻板液 位 計 的 零 部 件 材 料 采 用304\321\316L\1Cr18Ni9Ti\0Cr18Ni9\304 或 0Cr18Ni9 襯 PTEE（聚四氟乙烯），PVC\PP 等材料及進口優質電子元件，產品可靠性高，穩定性好，持久耐用，抗腐蝕性強，其特點十分顯著。
1、結構簡單，堅固可靠，持久耐用，幾乎無維護工作量，能長期在戶外安裝使用。
2、被測介質與液位計顯示部分，液位傳感器，磁性開關是完全隔離的。
3、工作壓力范圍寬，耐壓從真空到 42MPa。
4、工作溫度范圍寬，適用于從-190-550℃。
5、不受被測介質物理和化學狀態的影響。如：介質的導電率，介電常數，泡沫，壓力，溫度，蒸發，沸騰，氣泡等影響。廣泛用于各種強弱腐蝕，易燃易爆，毒性，強放射性，攪動的，污濁的液面和界面的測量。
6、可選配單刀單擲（SPST），單刀雙擲（SPDT）型無源雙穩態磁性開關，實現高低液面、界面的控制或報警，磁性開關的數量不受限制。
7、可選配干簧管液位傳感器或磁致伸縮二線制液位傳感器，輸出 4-20mADC （或帶 HART 協議、RS485）信號，實現遠距離集中測量與控制。
三、磁翻板液位計的適用對象
磁翻板液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類儲液罐、貯液罐、貯槽、貯液池、反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內與 304、321、316L、0Cr18Ni9、304、0Cr18Ni9+PTEE00Cr17Ni14Mo2\0Cr18Ni9、PVC、PP 等材質相同的介質液面、兩種不同介質界面測量與顯示，有多種安裝形式供客戶選擇，以適用不同場合、環境的要求。TXK系列磁翻板液位計能可靠用于高溫、低溫、高壓、強腐蝕、劇毒、危險環境的液位檢測。
四、磁翻板液位計的技術參數
測量范圍：300-15000mm（根據現場要求定做）
測量精度：10mm
工作壓力：1.0、1.6、2.5、4.0、6.4、10.0、16.0、22.0、32.0、42.0MPa
介質比重：≥0.45g/cm3
工作溫度：≤550℃
主體材質：304/304L/316/316L/不銹鋼內襯 PTFE/PVC/PPR
變送輸出：二線制 4-20mA，24VDC 兩線制
連接法蘭:DN20/DN25（若采用其它法蘭請用戶在訂貨時注明）
附加選項
1、磁翻板液位計可選配單刀單擲、單刀雙擲,無源雙穩態磁性開關，實現高低液面、界面控制或報警，磁性開關數量不受限制。
2、可選配非防爆或防爆型二線制干簧管液位傳感器，輸出4-20mADC 信號，實現遠程測量與控制。
3、可選配非防爆或防爆型磁致伸縮二線制液位傳感器，輸出4-20mADC，實現，連續測量與控制。
4、輸出 4-20mADC 可帶 HART 協議、RS485 通訊。
5、對于低溫工作環境，可選用電伴熱、蒸汽伴熱、真空夾套裝置。
6、安裝方式可選擇：側裝式、頂裝式、頂側安裝式
