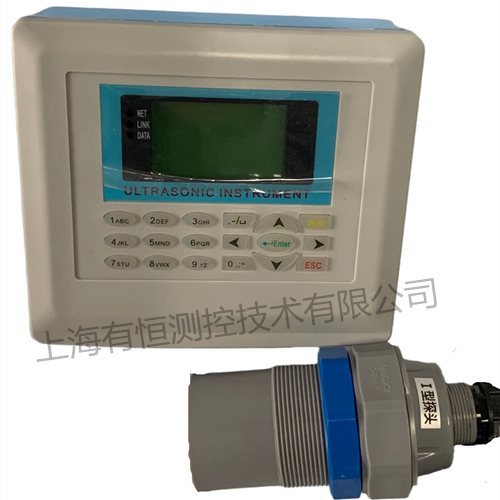

上海明渠流量計UHMQ-F2000工作原理及構成——明渠污水流量普遍采用巴氏槽、薄壁堰為計量方法，其原理都屬于節流式測流技術，測量的直接對象都是節流裝置上游與下游的水位差，根據此水位差，即可計算出過流斷面上的瞬時流量。明渠污水流量計由量水堰（測流槽）、液位傳感器、二次儀表組成。分別完成形成水頭（標準流）、測量

上海有恒測控技術有限公司位于上海市奉賢區，是一家集研發，生產制造和銷售服務為一體的現代化企業。依靠精湛的技術，嚴格的管理制度，精細的制造工藝，穩定的產品質量，確保交期來贏得廣大客戶的信賴與好評，公司主要生產熱式氣體質量流量計、渦街流量計、電磁流量計、明渠流量計、渦輪流量計、金屬管浮子流量計、橢圓齒輪流量計、超聲波流量計、差壓式流量計、超聲波液位計、雷達料位計、磁翻板液位計、投入式液位計、壓力差壓變送器、擴散硅壓力變送器、雙金屬溫度計、溫度傳感器、壓力表、智能流量積算儀、智能單光柱測控儀等系列產品。公司實力雄厚，重信用、守合同，并以核潛艇般的姿態，逐步朝著具有實力、專業、現代化的企業前進，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。

工業廢水排放包括壓力管道及明渠、無壓管道等無壓排放形式。以壓力管道形式排放的污水流量測定比較方便，可采用電磁式、激光式、文氏管壓差式等管道流量計進行測量。我國目前污水排放主要采用無壓明渠排放形式，污水明渠流量計就是為了解決這種排放形式的污水計量問題而設計的。

1上海明渠流量計UHMQ-F2000工作原理及構成——明渠污水流量普遍采用巴氏槽、薄壁堰為計量方法，其原理都屬于節流式測流技術，測量的直接對象都是節流裝置上游與下游的水位差，根據此水位差，即可計算出過流斷面上的瞬時流量。明渠污水流量計由量水堰（測流槽）、液位傳感器、二次儀表組成。分別完成形成水頭（標準流）、測量水位高度、計算流量等工作。

2 上海明渠流量計UHMQ-F2000堰、槽的種類及適用范圍

量水堰——凡是能攔截水流、并能使水流從其頂部溢流的設施稱堰。堰的種類很多：按厚度可分為薄壁堰（堰壁厚度小于0.67倍幾何水頭）、適用堰和寬頂堰；按斷面形狀可分為三角堰、梯形堰、等寬堰等；按射流與下流水位的連接形式可分為淹沒堰和非淹沒堰。

常用的是薄壁三角堰，薄壁梯形堰、薄壁矩形堰。在一定條件下，對一定的薄壁堰而言，流量與幾何水頭高度呈一定函數關系，據此可測量污水流量。用量水堰測流時，水頭損失較大，適用測量含懸浮物少，不合纖維性物質的污水。

測流槽——有側收縮的寬頂堰，當堰坎高為零時稱槽，它是堰的特殊變形，分為短喉道槽（巴氏槽）、無喉道槽（孫氏槽）和長喉道槽等。

明渠流量計量常用的是巴氏槽（巴歇爾槽）。

在一定條件下，對一定的巴氏槽而言，流量與上游水位高度呈一定的函數關系，據此可測量污水流量。用測流槽測流時，水頭損失較小，適用水質條件較寬，用于測量污水時，應及時清理槽壁上的水生物，保持槽壁的光滑。

特點如下：

（1）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。

（2）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。

（3）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。

（4）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。

（5）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。

（6）儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機構（電動機，報警器等）；

（7）根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；

（8）中文顯示界面，16鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。

（9）內置遠程通信模塊，可訂制各種通信協議。

上海明渠流量計UHMQ-F2000技術選型參數如下：

（1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）

瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）

（2）流量精度：5%

（3）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）

（4）探頭盲區：0.3--0.5m（與量程而不同）

（5）測距精度：±0.25%F.S（示探頭而定）

（6）顯示：中文3吋ＬＣＤ

（7）液位分辨率：1mm

（8）鍵盤：16位鍵盤操作；

（9）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485

（10）可選信號輸出：一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）

（11）工作電壓：AC220V或DC12~24V

（12）功耗：<3W

（13）儀表材質：主機材質ABS、傳感器材質ABS

（14）主機外形尺寸：240mm×184mm×110mm；

（15）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；

（16）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）

（17）傳感器線纜：10m屏蔽線纜（可定制任意長度）

（18）工作環境：常溫、常壓

（19）防護等級：主機防護等級IP53   傳感器防護等級IP65（可選更高的防護等級）

（20）數據瀏覽：快速查看時、日、月、年流量記錄

（21）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）
