野外承載板測定儀適用于直接在路面上測定路基土、整層（厚度在0.8—1.0m）路面材料及路面結構層材料的回彈模量。根據JTJ059-95《公路路基路面現場測現場CBR試驗附件試規程》而設計制造，適用于公路現場測定各種土基材料的現場CBR值。

獻縣瑞發儀器銷售部位于河北省滄州市,集科研、開發、制造、經營于一體 ，是工程試驗儀器專業制造實體,是經滄州市科委認定的高新技術企業。公司主要生產混凝土、 水泥、瀝青、砂漿、防水材料、建筑節能、油漆、涂料、鋼筋、路面等試驗儀器上百種產品,同 時經營上海,無錫,天津,浙江,山東等各大廠家的優質試驗儀器.為各檢測中心,公路,鐵路,建材企 業,大學院校,市政單位供應全套的檢測儀器,提供*的售前,售中,售后服務,發貨及時,質量過硬, 所售產品保修1-3年,終身服務.公司竭誠歡迎國內外客商光臨惠顧，愿與各界朋友真誠合作，攜手共贏。

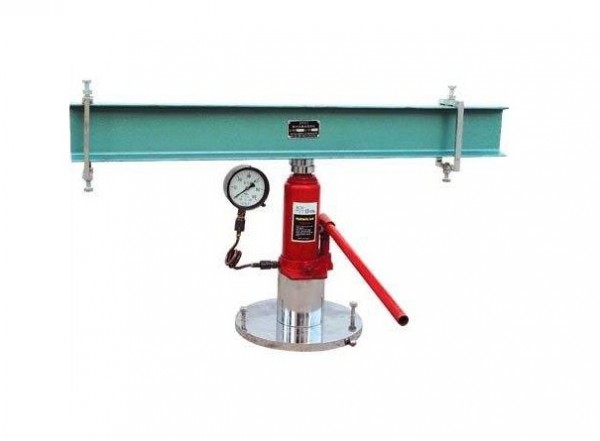

野外承載板測定儀




野外承載板測定儀主要用途

      本儀器適用于直接在路面上測定路基土、整層（厚度在0.8—1.0m）路面材料及路面結構層材料的回彈模量。根據JTJ059-95《公路路基路面現場測現場CBR試驗附件試規程》而設計制造，適用于公路現場測定各種土基材料的現場CBR值。

野外承載板測定儀技術參數

     最大載荷：60KN；

     承載板直徑：304mm ；

     千斤頂行程：120mm ；

野外承載板測定儀注意事項：

    1.每次使用后，應洗凈擦干。

    2.非試驗人員不得使用本儀器。

    3. 試驗在進行過程中不得離開或與人閑談。

    4.應放置在無塵、無腐蝕常溫的環境中。

野外承載板測定儀工作原理

      是利用后軸承重不小于60KN的載重汽車，用千斤頂進行加荷，通過貫入桿測得貫入量及測力計測得的載荷重量，計算出土基現場的CBR值。

野外承載板測定儀試驗方法

     1、試驗方法詳見交通部《公路路基層材料試驗規程》JTJ075-85第94—99頁。

     2、試驗時的載荷分級請按油壓千斤頂壓力標定表的數值進行。

使用方法

     1、將承載梁安裝在后軸重10—12T的卡車后部大梁下距后軸0.8m處，并用夾緊板和緊固絲將承載梁固定好。

     2、選取有代表性測點，在應側上撒少量的均勻的砂，放上承載板搓轉，使砂分布均勻并進入抹面上的小麻坑，用手指在承載板邊緣的2-3條直線上按壓，檢驗承載板有無翹動。

     3、緩慢開動汽車，使汽車后部的承載梁的大約中間位置恰好位于承載板上方。

     4、將油壓千斤頂置于承載板的正中，高速不夠時可將墊筒（多枕木）墊在千斤頂下面，使千斤頂壓頭和承載板對中，（也可以調整千斤頂?shù)膲侯^部分螺桿）

     5、安防彎沉儀（自備）使兩臺彎沉儀的測頭分別安放在承載板兩成側的調平絲上，同時彎沉儀的尾部安裝測變形的百分表。

  
