●該系統的每個傳感單元具有三重功能:局放檢測;將檢測到的信號通過載波或無線通信傳輸?shù)綌?shù)據分析中心;無線同步。

●數據分析中心包含所有局部檢測信號的定位、檢測和表征算法。數據處理的創新原理是基于極坐標矢量域。

●每個模塊包含一個采集終端和一個高頻傳感器

●單模塊模式用于局放帶電測量和診斷

●雙模塊模式用于局放診斷和定位

解決方案基于多層創新：

一：傳感技術

  每個傳感單元都配有集成的高速多通道數據采集和處理模塊。它們可以放置在電纜周?chē)?，以檢測任何產生局放的活動。傳感器的創新特性基于以下特性：

  1：與傳統的窄帶Rogowski傳感器或HFCT(高頻電流互感器)傳感器不同，電纜在線檢測及定位系統-TRANSLOCATOR傳感器具有更寬的帶寬，為局放現象檢測提供了更高的靈敏度和穩定性并具有抗電磁干擾的穩定性。

  2：因?yàn)榫哂休^寬的帶寬、局放現象的檢測具有較高的精度，所以為數據分析中心提供了實時、完整的局放現象圖像。

  3：數據通信通過載波通訊或無線連接(HTTP, 4G/5G等)，電纜在線檢測及定位系統-TRANSLOCATOR傳感器具有通過載波將在本地檢測到的信號傳輸?shù)綌?shù)據分析中心的功能，從而實現了高通信速率和穩定的抗干擾性。為了實現快速即插即用的功能，當網絡可用時，也可以通過無線協議進行連接。

二：數據分析

數據分析方面的創新是基于極坐標矢量域的信號表示，所有的算法都經過了高度的優化，并集成在一個軟件平臺上，形成了數據分析的中心。

三：信號分析

在分散環境中定位脈沖源的方法從兩個非同步傳感器中定位局放源的創新方法。

四：極坐標矢量域分析原理

兩個相對接近的局放信號明顯不同，在極坐標矢量域中，由識別良好的軌跡，其中包含了對信號進行鑒別的所有信息。

由于信號的表示軌跡,系統提供4種信號的分類:電纜局部放電,開關信號,負載信號,通信信號。

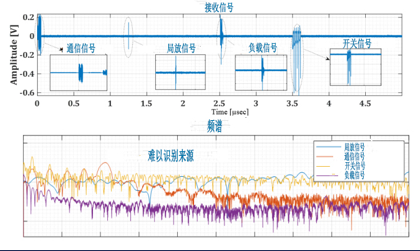

使用電纜在線檢測及定位系統-TRANSLOCATOR系統的信號分類:雖然信號在時間上的形狀及其頻譜不允許對信號類型進行任何區分，但極坐標矢量域清楚地提供了通過不同模式對它們進行分類的可能性。

高頻傳感器：帶寬在1MHz到30MHz之間

采集終端：嵌入式采集板，F(xiàn)s = 50MHz

通訊方式：Wi-Fi，以太網，GSM/4G/5G和電力通信
