用途：本實用新型一種納分管加熱裝置，包括上鋁塊和下鋁塊，所述上鋁塊和下鋁塊對扣在一起形成軸心位置具有加熱腔的環狀結構，所述加熱腔套設在納分管的加熱端；所述上鋁塊和所述下鋁塊內部設置有第一通孔；所述第一通孔位于所述上鋁塊和所述下鋁塊的中間位置，內置加熱棒；所述上鋁塊內部設置有第二通孔；所述第二通孔設置在所述上鋁塊遠離第一通孔的邊緣位置，內置測溫元件，用于監測所述上鋁塊的溫度。

進一步的，所述上鋁塊和所述下鋁塊的大小一致，對稱分布在所述納分管上。

進一步的，所述上鋁塊和所述下鋁塊采用同一個電源進行加熱。

進一步的，所述測溫元件連接的導線遠離所述加熱棒。

進一步的，所述測溫元件為PT100。

與現有技術相比，本實用新型的有益技術效果：

在納分管加熱裝置中設置上鋁塊和下鋁塊，并在其內部安裝加熱棒進行加熱，便于操作人員的安裝，且不需要經過專門的培訓，有效提高了工作效率。此外，測溫元件設置在遠離加熱棒的一側，其導線可以不用與加熱棒直接接觸，從而避免導線直接接觸熱源而減少使用壽命，有效降低成本。

附圖說明

下面結合附圖說明對本實用新型作進一步說明。

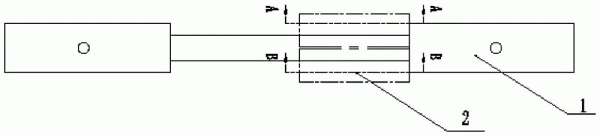

圖1為本實用新型納分管加熱結構示意圖；

圖2為本實用新型納分管加熱裝置上鋁塊A-A剖視圖；

圖3為本實用新型納分管加熱裝置下鋁塊B-B剖視圖；

圖4為本實用新型納分管加熱裝置俯視圖；

附圖標記說明：1、納分管；2、加熱腔；3、加熱棒；4、上鋁塊；5、測溫元件；6、下鋁塊；7、第一通孔；8、第二通孔。

具體實施方式

如圖1、2、3所示，一種納分管加熱裝置，包括上鋁塊4和下鋁塊6，所述上鋁塊4和下鋁塊6對扣在一起形成軸心位置具有加熱腔2的環狀結構，與納分管1的管狀結構相配合，從而固定在納分管1上。所述加熱腔2套設在納分管1的加熱端，用于加熱納分管1。所述上鋁塊4和所述下鋁塊6內部都安裝有第一通孔7，其直徑略大于加熱棒3的直徑，深度要小于上鋁塊4和下鋁塊6的深度。所述第一通孔7位于所述上鋁塊4和所述下鋁塊6的中間位置，這樣便于整個鋁塊的均勻受熱。所述第一通孔7內部安裝有加熱棒3，加熱棒3用于加熱上鋁塊4和下鋁塊6，使鋁塊溫度升高，達到加熱納分管1的目的。本實施例中采用的加熱棒3為干燒電加熱棒。此外，所述上鋁塊4內部開設有第二通孔8，其大小要略大于測溫元件5，深度大于測溫元件5的長度。所述第二通孔8位于所述上鋁塊4遠離第一通孔7的邊緣位置，內部安裝有測溫元件5，測溫元件5 用于監測所述上鋁塊4的溫度，并將監測到的信息傳遞給控制裝置。

所述上鋁塊4和所述下鋁塊6的大小一致，且對稱分布在所述納分管1上。

所述上鋁塊4和所述下鋁塊6采用同一個電源進行加熱，保證上鋁塊4和下鋁塊6溫度時刻保持一致。

所述測溫元件5連接的導線遠離所述加熱棒3，避免熱源對導線的損害，從而影響到測溫元件5的使用壽命。

在本實施例中，所述測溫元件5的型號為PT100，其是集溫度濕度采集于一體的智能傳感器，溫度的采集范圍可以在-200℃～+850℃，濕度采集范圍是0％～100％。

本實用新型的動作過程如下：

首先，將加熱棒3放置在上鋁塊4和下鋁塊6的第一通孔7中；然后將測溫元件5放置在上鋁塊的第二通孔8中，用于檢測鋁塊的溫度；最后，打開電源開關，使加熱棒3和測溫元件5處于工作狀態，對納分管進行加熱。整個安裝過程簡單易操作，有效提高了工作效率。同時，在此過程中測溫元件5會將收集到的信號直接傳遞給控制器，由控制器來控制加熱棒的加熱狀態，實現對納分管1內部氣體的加熱，完成干燥氣體工作。

以上所述的實施例僅是對本實用新型的優選方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新型的技術方案做出的各種變形和改進，均應落入本實用新型權利要求書確定的保護范圍內。
