密間隔管地電位檢測儀CIPS的主要功能· 可以得到管道實際保護電位（消除IR降后的保護電位）；· 獲得管線上每一點的保護電位，評價管道陰極保護效果； 生成管道距離－電位曲線，分析管道陰極保護薄弱位置，為管道陰極保護系統處理方案提供數據支持；· 分析管道雜散電流干擾大小、位置等特征。

主要經銷：直流電壓梯度檢測儀，密間隔管地電位檢測儀，DCVG/CIPS，高端鋼絲繩探傷儀，進口鋼絲繩檢測儀，土壤電阻率測試儀，進口鋼絲繩探傷儀，土壤電導率檢測儀，埋地管道防腐層檢測系統，金屬磁記憶檢測儀，應力集中磁檢測儀，金屬裂紋檢測儀，TSC-2M-8，TSC-3M-12，電梯加速度測試儀，超聲波測厚儀，埋地管道防腐層狀況檢測儀，金屬應力集中檢測儀，便攜式鋼絲繩探傷儀，鋼絲繩在線監測系統，電梯測速儀，進口鋼絲繩探傷儀，多功能聽漏儀，相關儀，埋地絕緣法蘭測試儀，絕緣接頭檢測儀，絕緣法蘭絕緣性測試儀，光譜儀，手持式合金分析儀，尋管儀，聲發射，超聲波探傷儀，高溫測厚儀，儲罐底板腐蝕掃描儀，管道腐蝕漏磁檢測儀，X射線機，地上法蘭絕緣檢測儀。

英國DCVG密間隔管地電位檢測儀CIPS

CIPS密間隔管地電位檢測儀的主要功能

· 可以得到管道實際保護電位（消除IR降后的保護電位）；

· 獲得管線上每一點的保護電位，評價管道陰極保護效果；

· 生成管道距離－電位曲線，分析管道陰極保護薄弱位置，為管道陰極保護系統處理方案提供數據支持；

· 分析管道雜散電流干擾大小、位置等特征。

英國DCVG公司密間隔管地電位檢測儀CIPS

密間隔管地電位檢測儀CIPS是由英國DCVG公司研發制造的設備，用于埋地管道陰極保護的效果評估（可以進行密間隔的管地電位測量，包括通電電位、斷電電位和每一個測量點的GPS信息）；若聯合DCVG直流電壓梯度檢測儀可以對埋地管線的防腐層狀況進行綜合評估。

特種設備檢驗檢測機構核準規則第3號修改單的部分檢驗儀器：(8)接地電阻測試儀；(9)靜電阻測量儀；(10)埋地管道泄漏檢測儀；(11)地下管道防腐層探測檢漏儀；(12)地下管線探測定位儀；(14)防腐層絕緣電阻測量儀；(15)電火花檢測儀；(16)涂層測厚儀；(17)雜散電流檢測儀；(18)土壤電阻率測試儀；(20)密間隔管地電位檢測儀；(21)直流電壓梯度檢測系統。詳情請咨詢：石家良

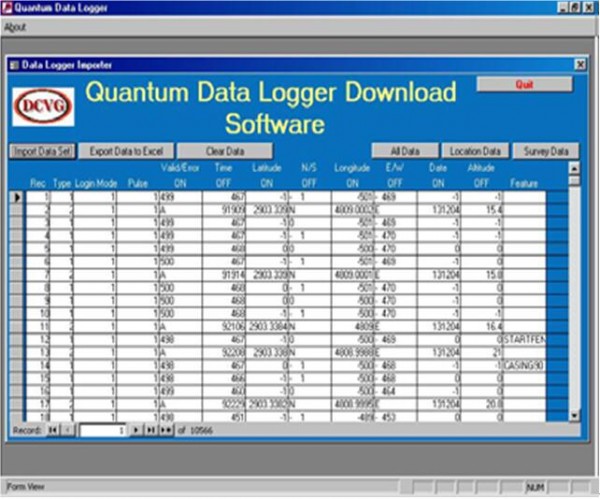

Quantum數據記錄儀的特征

·  Quantum是的數據記錄儀，其重大約2.8磅（1.25公斤)；

· 儀器堅固，操作簡單適合現場人員的使用。進行檢測時，只需要把電極和導線設置好，打開CIPS，然后沿著管線行走即可，數據會自動記錄下來，Quantum的設置程序很簡單。

DCVG Ltd are pleased to announce the introduction of new pipeline survey equipment, the Quantum Plus CIPS Data Logger. This state of the art equipment has been specifically designed so that CIPS data, for the first time, can be properly collected simultaneously as a true DCVG Coating Fault survey is carried out. This allows two independent techniques, CIPS and true DCVG (using an analogue meter) to be cost effectively run simultaneously thus satisfying a major requirement in data collection as set out in ECDA Specifications. The Quantum Plus equipment uses GPS technology to stay synchronised with newly developed GPS controlled multiple interrupters used to pulse the pipeline CP

DCVG直流電壓梯度檢測系統的功能及優勢

直流電壓梯度技術在得到應用的同時也在不斷的進步。DCVG直流電壓梯度檢測系統已經應用在檢測管道的防腐層腐蝕定量方面，提供防腐層損傷方面的信息，這樣就可以在陰極保護系統以及它與防腐層的相互作用等方面提前做好修補和研究的準備工作，功能如下：

· 防腐層破損的定位，定位精度在15cm以內；

· 防腐層破損的嚴重程度，確定維護計劃；

· 測量出防腐層缺陷位置的管道受保護程度及其腐蝕活性；

· 能夠檢測埋深2米、破損區域為指甲蓋大小的缺陷；

· 識別并定位外界的陰極保護系統對檢測的干擾；

· 識別防腐層缺陷加大還是減小了直流電牽引干擾；

· 確定直流電牽引排放帶的位置；

密間隔管地電位檢測儀CIPS的技術參數

序號

設備及主要配件名稱

技術指標及要求

1

衛星同步斷流器

·中斷電流：50A

·使用溫度：-20℃-50℃

·轉換模式：模式1：  0.45秒開， 0.8秒關

模式2：  1.6秒開， 0.9秒關

模式3：  0.8秒開， 0.45秒關

模式4：  3.0秒開， 2.0秒關

模式5：  4.0秒開， 1.0秒關

·重量：2.5Kg

·電池：內置鉛酸蓄電池

2

數據記錄儀

·使用溫度：-20℃-50℃

·工作時間：22小時

·量程：+/-10、25、50、100、250、1000、2500、5000、10000、25000毫伏

·重量: 1.25Kg

·尺寸：170mm*240mm*55mm

·電池:內置可充電電池

·內存：32Mb

英國DCVG密間隔管地電位檢測儀CIPS的衛星同步斷流器

應用于DCVG直流電壓梯度檢測系統/CIPS密間隔管地電位檢測儀檢測的衛星同步斷流器，有5種不同的ON/OFF轉換次序：

Satellite Synchronised Interrupter for DCVG/CIPS Surveys. Can be operated at 5 different Pulse Frequencies.

    A)直接的DCVG或組合的DCVG/CIPS 0.45秒 ON, 0.8秒 OFF (1.25秒)；

    B) DCVG (反向) 0.8秒 ON，0.45秒 OFF (1.25秒)；

    C) DCVG (反向) 1.6秒 ON，0.9秒 OFF (2.5秒)；

    D)常規的CIPS 3秒 ON，2秒 OFF (5秒)；

    E)常規的CIPS 4秒 ON，1秒 OFF (5秒)。
