埋地非金屬管線定位儀
TCPEL-5100埋地非金屬管線定位儀根據靜態電磁場原理來探測地下非金屬管道位置、埋深、走向、管徑，是當前探測非金屬管線最為有效的一種手段，操作簡單、無需專業經驗?？朔颂降乩走_(dá)探測深度不夠、精度不夠、不直觀、需要地面平坦局限，其他技術要求有源，必須與被測管道連接等限制條件。
一、原理
TCPEL-5100埋地非金屬管線定位儀主機發射一定頻率電磁脈沖信號使被測管道和周?chē)橘|(zhì)被磁化，如果大地里無其它（管道）任何干擾體，地磁場是均勻且連續的，如果地下有PE管線、玻璃鋼等管道，被磁化的管道周?chē)信c大地異樣的磁場，異樣磁場與地磁場不同，儀器傳感器會在兩個磁場的臨界邊緣感應到細微變化，進而使傳感器發生如同指南針偏轉類似的交叉現象。通過這一理論基礎開發的地下非金屬管道探測儀經過現場反復勘驗，已經進行了幾代技術升級，是目前市場上存在的針對埋地未知非金屬管道最簡單、可靠、無需外源、無需與被測管道連接，真正做到盲探的檢測技術。檢測時，當接收天線穿越這些異常磁交變臨界時，靜態電磁場強度和極性會發生變化，根據接收天線的變化可以準確判斷非金屬管線走向、其埋深和大致管徑。
二、技術優勢
檢測深度可達25m。
可檢測埋地所有材質的管道，，不僅能夠探測PE管、PVC管、玻璃鋼、水泥管等非金屬管線，還可以檢測其他可引起地電磁場變化的金屬管道。
無需與被測管道連接施加有源信號。
檢測距離可達1Km。
探測時檢驗人員無需隨身攜帶主機，放置在一處便可，僅攜帶接收天線即可。
檢測效率高，適用于各種地形，每天可檢測10Km。
三、應力領域
TCPEL埋地非金屬管道檢測儀可以應用與石油石化用戶：石油石化管網密集復雜，尤其是伴隨著PE、玻璃鋼等材質的非金屬管道大量應用，對埋地管道的準確定位、埋深、走向的把握更加困難。
燃?xì)夤荆禾綔y(cè)并定位非金屬管、金屬管以及大埋深穿越管線，可用于查找并定位掩埋的非金屬井蓋、檢修井以及閥門等各種管件，可用于查找并定位盜氣管線。
供水公司：探測并定位非金屬PVC、PPR、水泥管、球墨鑄鐵管以及大埋深穿越管線，可用于查找并定位偷水管線。
第三方檢測：檢測公司檢測的管道種類繁多，對用戶非金屬管道檢測一直是個難題，擁有了TCPEL-5100使得對非金屬管線的探測定位、埋深、走向工作輕松搞定。
四、技術參數
探測深度：25m；
探測精度：橫向±10cm，埋深±10%*H（H為埋深）；
檢測距離：1000m；
脈沖帶寬：395～943MHz；
掃描方式：360°扇形脈沖發射；
脈沖調頻間隔：23ms
磁感應靈敏度：±16Wb/m2；
穩定時間：22s；
探頭間距：25～66cm;
防護等級：IP67
濾波器：FIR數字濾波；
工作環境溫度范圍：-25°C ～ 55oC；
存儲溫度：-40°C ～ 80oC
電源：內置鋰電池12V/2.6Anh，220V交流50/60Hz充電；
連續工作時間≥8小時；
儀器箱材質：合金樹脂，抗沖擊；
主機尺寸：385×288×150mm；
凈重：3.3Kg
質保期：3年
五、探測方法
TCPEL-5100非金屬管線探測儀主要由發射主機與接收天線兩部件組成，發射機放置位置隨意，例如東北冬季極寒天氣主機可以放置在車內，開機后1公里范圍內檢測人員便可實施探測，既保護了主機避免損壞，又降低了檢驗人員的勞動強度。

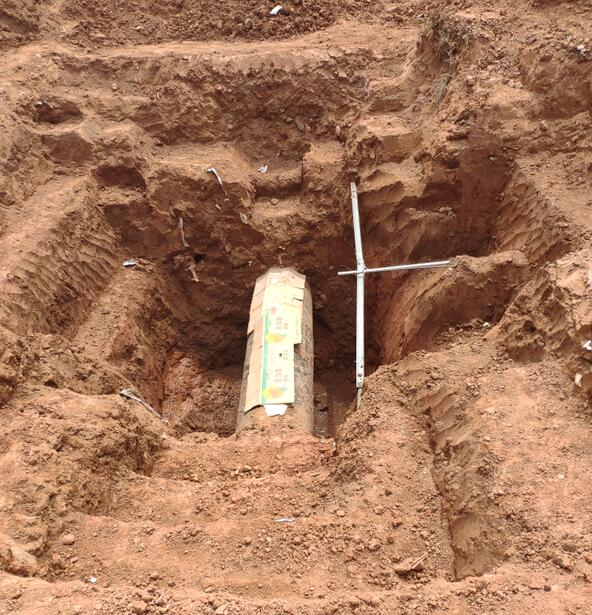

接收天線：典型信號反應
六、設備清單：主機 1臺、 接收天線 1副、充電器 1個、背帶 1條、產品合格證 1份、產品保修卡 1份、產品操作說明書 1本、設備裝箱單 1張
