產品概述：

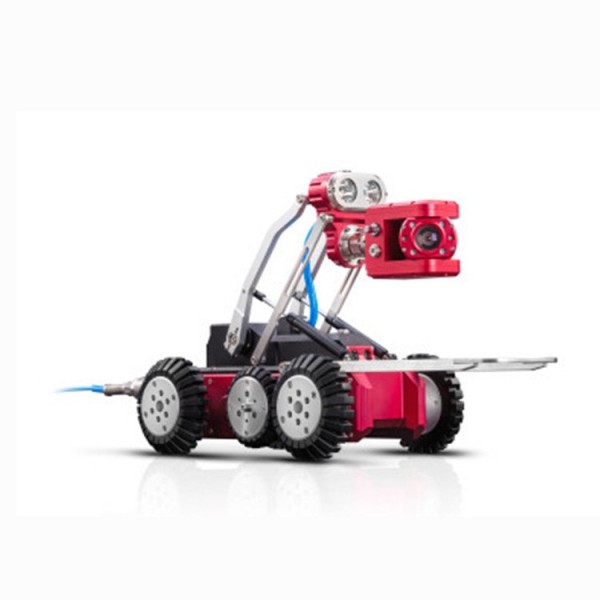

X5-HT管道CCTV檢測機器人是一款高清型管道CCTV檢測機器人，可采用個人筆記本電腦或者專用控制器作為主控。筆記本電腦或者專用控制器通過無線（可有線）的方式與系統其它部分進行連接，實時顯示、存儲高清檢測視頻。
檢測過程中，可快速抓取缺陷圖片，檢測完成后，可立即得到檢測報告。此外，可以在檢測的過程中實時獲取管道的坡度曲線，以此判斷管道內部沉積情況。
X5-HT管道CCTV檢測機器人由爬行器、鏡頭、電纜盤和控制系統四部分組成。其中，爬行器可搭載不同規格型號的鏡頭（如：旋轉鏡頭、直視鏡頭、魚眼鏡頭），通過電纜盤與控制系統連接后，響應控制系統的操作命令，如：爬行器的前進、后退、轉向、停止、速度調節；鏡頭座的抬升、下降、燈光調節；鏡頭的水平或垂直旋轉、調焦、變倍等、前后視切換等。在檢測過程中，控制系統可實時顯示、錄制鏡頭傳回的畫面以及爬行器的狀態信息，并可通過觸摸屏錄入備注信息。
技術參數：
|
組件名稱 |
數量 |
技術參數及說明 |
|
主機 |
1 |
1、 主機配置：采用筆記本電腦做為主機，內置采集分析軟件；CPU/內存/存儲容量/屏幕尺寸等參數可以自由配置； 2、 控制功能：控制爬行器行進、抬升上下、鏡頭旋轉、電纜盤收放線、光源調節等； 3、 視頻顯示：可同時顯示前后視頻、顯示分辨率可調； 4、 狀態顯示：可實時顯示時間日期、行進距離、爬行器姿態信息，并可設置信息顯示的字體、字號、背景色； 5、 文本錄入：可實現中英文等字符的錄入，在視頻畫面上疊加顯示； 6、 使用輔助：可自動識別爬行器型號，計算適應管徑，實時顯示爬行器鏡頭離地高度； 7、 時鐘指示：可對當前缺陷位置進行時鐘定位，并顯示； 8、 報警功能：具備翻滾角超限報警，有效防止翻車；具備氣壓過高、過低報警； 9、 坡度測量：標配坡度測量軟件，可進行管道坡度測量，繪制曲線，生成報告； 10、交互式按鈕：一鍵啟動分析軟件，進行判讀與報告分析； 11、現場生成報告：檢測結束即可一鍵自動生成報告，不需要再將視頻導入分析軟件中進行缺陷判讀。 12、標準支持：軟件能夠同時支持CJJ181-2012、北排標準、上海標準、廣州標準這4個標準 |
|
電纜盤 |
1 |
1、 配線長度：標配線纜長度150米； 2、 線纜參數：線纜內部為2芯直徑1.7mm芯線，300公斤凱夫拉抗拉絲，進口聚氨酯護套，線纜直徑<6mm，防水、防磨、耐酸堿、耐腐蝕。 3、 自動收放線：配備電磁離合器，爬行器前進過程中，離合松開，爬行器拖動電纜，爬行器后退時，離合器合上，自動收線； 4、 收放線匹配：自動收線匹配，最大限度保護爬行器和電纜； 5、 自動排線：收放線過程中，確保電纜在絞線盤上的規則分布； 6、 計數：采用高精度編碼器，計數分辨率為1mm； 7、 接口：無線接口、網口； 8、 防護：IP63。防灰塵，防水賤； 9、 尺寸：440mm*395mm*360mm 10、重量：33.5kg（含120米電纜線） |
|
爬行器 |
1 |
1、 防護：IP68，可用于10米水深，氣密保護，內置氣壓傳感器，有壓力指示燈； 2、 工作溫度：-10℃~50℃； 3、 最佳適用管徑：250mm~1200mm； 4、 適用管道：城市合流污水、生活污水及工業廢水、城市雨水或供水管道； 5、 材料：黃銅、鍍鎳、不銹鋼、鋁（經防腐處理）； 6、 鏡頭升降：電動升降架，落差可達174mm（升降架升至最高時，攝像頭中軸線離輪軸中心點204mm，升降架降至最低時，攝像頭中軸線離輪軸中心點30mm） 7、 驅動：雙90W直流電機，6輪驅動，最大行走速度可達32m/min； 8、 爬坡：根據管道狀況不同，最大爬坡能力45°左右； 10、電路保護：電機堵轉、過流、過壓自動保護； 11、照明光源：前向8顆10W高亮聚光LED照明燈；后向2顆10W高亮LED；所有光源光強亮度連續可調； 12、后視鏡頭：集成后視鏡頭及燈光，用于爬行器回收期間觀察倒車及線纜回收情況，后視鏡頭分辨率為1280*720（100萬像素）； 13、定位功能: 集成信號發射器，可用管線儀定位； 14、車輪：配有大、中、小三組輪子，可使用加寬器加寬輪軸，以適用于不同的管徑; 15、尺寸：480mm * 177mm * 182mm；(爬行器裝配4寸橡膠輪) 16、重量：約16kg。(含6個4寸橡膠輪) |
|
旋轉鏡頭 |
1 |
1、 防護等級：IP68，可用于10米水深，氣密保護，內置氣壓傳感器，有壓力指示燈； 2、 工作溫度：-10℃~50℃； 3、 鏡頭旋轉：電動旋轉，徑向 360 度無限旋轉，仰俯 2 * 135 度旋轉，一鍵歸位； 4、 照明光源：4顆3W泛光LED； 5、 調焦變倍：自動對焦，可手動調節，10倍光學變倍； 6、 激光測量：用于測量裂縫寬度； 7、 視點指示：采用時鐘指示法指示當前檢對象的時鐘方向； 8、 成像系統：彩色1/3“，≥200萬像素（2592*1520）CMOS,視角6.7°-68°，靈敏度0.1Lux； 9、 防撞保護：通過設置在爬行器上的U型防護架，防止鏡頭撞擊； 10、尺寸：155mm * 95*90mm； 11、重量：1.5kg。 |
|
※PipeSight |
1套 |
1、對檢測視頻文件進行播放預覽、添加檢測信息、截取缺陷圖像、判讀描述等； 2、可將判讀結果數據自動生成為圖文并茂的檢測報告（包括項目信息、工程概況、缺陷分布示意圖、檢測設備簡介、作業流程示意圖、缺陷統計圖表、詳細缺陷圖表等內容）； 3、可導出GIS平臺通用的ShapeFile接口數據；提供電子地圖查閱功能，在電子地圖中標注出作業點的位置，查看作業點對應的檢測數據、判讀信息、缺陷圖片和檢測視頻； 4、 可將缺陷分布地圖導出為網頁格式，以供數據上報、分閱。 |
X5-HT管道機器人配置清單
|
品名 |
單位 |
數量 |
|
爬行器 XPXQ-HT |
臺 |
1 |
|
旋轉攝像鏡頭HCTV-XZ |
個 |
1 |
|
移動電源（電源、充電器） |
套 |
1 |
|
電動電纜盤（配電源線1根） |
個 |
1 |
|
電纜線 |
米 |
150 |
|
網線 |
根 |
1 |
|
X5H爬行器包裝箱（鋁合金） |
個 |
1 |
|
X5H鏡頭包裝箱 |
套 |
1 |
|
有線控制盒（含包裝箱）） |
套 |
1 |
|
筆記本電腦（含電腦版和鼠標） |
套 |
1 |
|
行走車輪S型（橡膠輪） |
個 |
6 |
|
行走車輪M型（橡膠輪） |
個 |
4（配4個單加寬件） |
|
行走車輪L型（橡膠輪） |
個 |
4（配4個雙加寬件），已裝爬行器 |
|
行走車輪XL型（充氣輪） |
個 |
4（配4個雙加寬件） |
|
X5H下井掛鉤 |
個 |
1 |
|
孔口過線滑輪 |
個 |
1 |
|
井口移動滑輪 |
個 |
1 |
|
下井吊纜 |
幅 |
2 |
|
搖把 |
個 |
1 |
|
打氣筒 |
個 |
|
|
M5*16內六角螺釘 |
個 |
12 |
|
M8*16內六角螺釘 |
個 |
12 |
|
M8*20內六角螺釘 |
個 |
12 |
|
內六角扳手（螺絲M4/M5/M6） |
套 |
1（螺絲用） |
|
XC90扳手（鏡頭用） |
個 |
1 |
|
TYFC4-PN-M27防塵蓋 |
個 |
2 |
|
TYFC4-SN-M27防塵蓋 |
個 |
2 |
|
管道檢測視頻判讀報告軟件V1.0（中文單機版） |
套 |
1 |
|
管道檢測定位示蹤軟件V1.0 |
套 |
1 |
|
pipeCCTV管道成像軟件V1.0 |
套 |
1（內附軟件說明書） |
|
合格證 |
張 |
1 |
|
說明書 |
本 |
1 |
