電動防爆蝶閥

富林克泵閥制造（上海）有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2024-06-17

瀏覽次數：892

公司地址：上海市徐匯區龍漕路漕寶路路口

13817459227 陳先生(先生)

點擊查看聯系電話在線詢價

產品簡介

富林克電動防爆蝶閥是由蝶閥和防爆型電動執行器組成

公司簡介

富林克泵閥制造（上海）有限公司是一家專業從事各類泵閥管道流體控制及機械設備配套的企業，我們吸收國內外精良技術,滿足管道系統的截?cái)?安全-減壓-止回-自動化控制-水力控制及疏水功能的流體控制。開則川流不息, 關則滴水不漏。富林克一直致力于為石油、化工、冶金、電力、鋼廠、采礦、造船、造紙、制糖、發酵、制藥、食品廠、市政、環保、供熱暖通、機械設備、化肥廠、燃?xì)夤艿馈庇孟到y(tǒng)、蒸汽系統、污水處理、工業系統等領域提供全面的解決方案,嚴格按國標GB、JB,美標API、ANSI,德標DIN,日標JIS、英國BS、法國NF、俄羅斯OCT等標準和行業標準執行,產品涵蓋了截止閥,止回閥，蝶閥，閘閥，調節閥，電磁閥,角座閥,隔膜閥,球閥,疏水閥,過濾器,氣動閥,電動閥,高溫高壓閥門,中低壓閥門,儀表閥,襯膠閥門,襯氟閥門,陶瓷閥門,塑料閥門,鍛鋼閥門,不銹鋼閥門,脫硫閥,保溫閥,水力控制閥,燃?xì)忾y,蒸汽閥等幾大類, 秉承富林克人一貫嚴謹、精湛的工藝，一直具有高品質、高度的靈活性、安全性與可靠性，奉行成品裝配合格率、產品出產合格率、用戶服務滿意率的“三百”標準。富林克不僅僅是泵閥的供應商,我們也是的管家企業文化企業的飛速發展，離不開文化的支撐和推動；富林克集體智慧結晶的企業文化是統一全體員工思想,使企業取得不斷勝利的寶貴的精神財富和力量源泉，是企業綜合竟?fàn)帉?shí)力的重要內容之一；公司遵循“團結務實、頑強拼搏、銳意創新、天天求變、永不滿足、勇于竟?fàn)?、追求卓越”的企業精神，一直致力于為全球每一位用戶提供優質、專業、實惠的服務。質量觀念：科技，品質求精，真誠服務，鑄就品牌；企業口號：弘揚富林克精神，傳播富林克理念；經營戰略：管理科學化，人才化，技術高新化，產化多元化，高效網絡化；品牌定位：建立國內富林克品牌，沖擊富林克知名品牌；服務觀念：高效，快捷，專業，周到；企業使命：為中華民族工業提供優質的產品和服務；經營宗旨：遵紀守法，確保安全，珍愛環境，提倡環保，真誠服務，爭創；文化理念：穩定、團結、和諧、積極、奮發；企業價值觀：勞動創造財富，科技提升價值

展開

產品說明

電動防爆蝶閥概述
型號：D9B71X/D9B73H電動防爆對夾蝶閥，D9B41X/D9B43H電動防爆法蘭蝶閥
富林克電動防爆蝶閥是由蝶閥和防爆型電動執行器組成，防爆等級ExdIIBT4(選用ExdIIBT6)，根據現場使用工況，分別有開關型和調節型兩種控制方式選擇，開關型帶無源觸點反饋，顯示閥門開和關到位情況，調節型接收控制信號4-20mA電流信號，輸出4-20mA電流信號顯示閥門開度大小。

電動防爆蝶閥零部件材料

零部件	材料
底座	HT200 、 WCB 、 CF3 、 CF3M 、 CF8 、 CF8M
下軸套	銅合金、 304 、 316
閥體	HT200 、 WCB 、 CF3 、 CF3M 、 CF8 、 CF8M
密封圈	NBR 丁晴橡膠、 PTFE 、 PPL 、 304 、 316
壓板、蝶板	HT200 、 WCB 、 CF3 、 CF3M 、 CF8 、 CF8M
固定銷	25 、 35 、 45
上、下閥軸	2Cr13 、 304 、 316 、 316L
上軸套	銅合金、 304 、 316
填料	聚四氟乙烯 / 柔性石墨
填料壓蓋組件	HT200 、 WCB 、 CF3 、 CF3M 、 CF8 、 CF8M

電動防爆蝶閥技術參數

公稱通徑 DN(mm)	50~1200
允許壓差 (MPa)	≤ 公稱壓力
動作范圍	0 ～ 90°
泄露量	按 GB/T4213-92 ，為 Kv 值的 10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% ( 可調 )
可調范圍	50:1
配置執行機構	選配 PSQ 、 HQ 、 361RS 、 CH 等系列角行程電動執行機構
控制方式	開關到位燈 ( 開關兩位控制 ) 、智能調節 (4 ～ 20mA 模擬量信號控制 )

電動防爆蝶閥執行器參數

執行器類別	CH 系列執行器參數	HQ 系列執行器參數
電源電壓	標準： 220V AC 單相可選： 110V AC 單相、 380/440V AC 三相、 24V/110V/220V AC
輸出力矩	50N·M ～ 2000N·M	50N·M ～ 3000N·M
動作范圍	0 ～ 90° 0 ～ 360°	0 ～ 90° 、 0° ～ 270° 可選
控制方式	開關到位燈 ( 開關兩位控制 ) 、無源觸點信號、 1/5K 電位計、智能調節 (4 ～ 20mA 模擬量信號控制 )
動作時間	15 秒 /30 秒 /60 秒	18S ～ 112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30° ～ 60°	-20℃ ～ +70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2 個外部調整螺栓
防護等級	IP65	IP65 、 IP67 、可定制 IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2 〞進線線鎖	2 個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速 , 運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

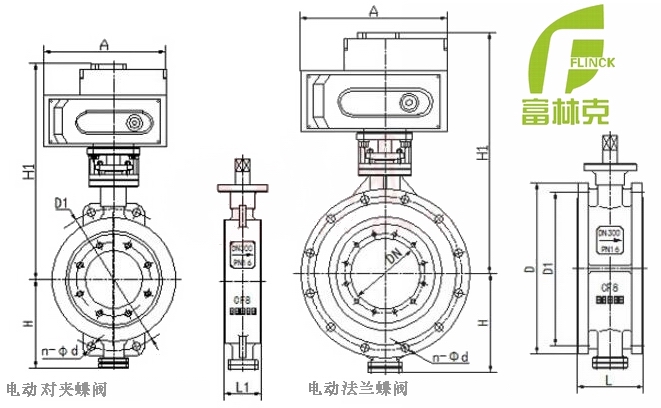

電動防爆蝶閥結構圖
