產品簡介

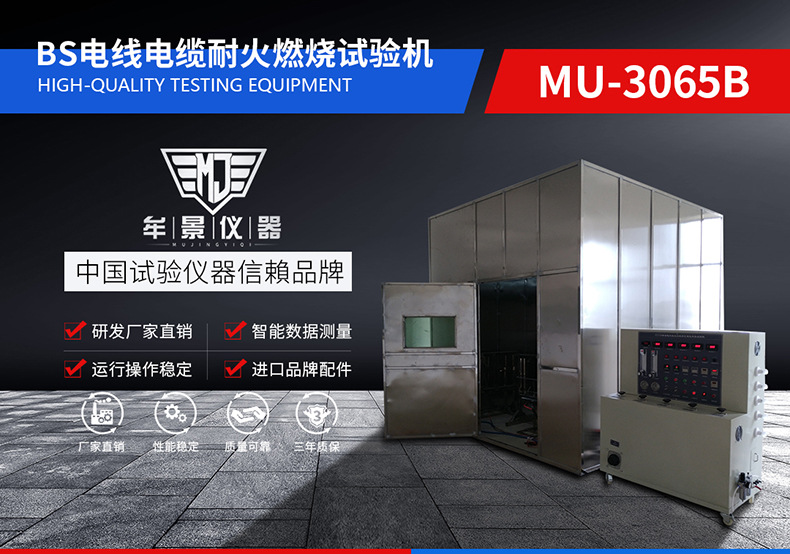

BS電線電纜耐火試驗裝置包含耐火試驗,噴水耐火試驗以及機械耐火試驗,適用于額定電壓不超過450/750V的礦物絕緣電纜,在火焰條件下較長時間保持電路完整
公司簡介
牟景實業有限公司是一家科技型企業，專業從事相關行業測試設備的設計、開發、生產和銷售，現已在電線電纜、插頭插座、連接件、機動車(汽車)內部材料、航空、建材、塑料檢測儀器等檢測行業領域中有一定的突破，并與多家同行業的企業一起成功研發及生產適用于不同行業的檢測儀器。公司并承接符合各國標準設計的檢測儀器OEM，有效的替代進口機，并以國產機的價格滿足客戶的需求，獲得一定口碑。我們設計生產的儀器設備嚴格按照UL、CSA、VDE、CCC、GB、ASTM、JIS、ISO、BS、SATRA、CIE、ANSI、EN、DIN等各國試驗標準制做，并針對客戶產品的不同要求，均可按照多項標準配置研制，達到客戶的滿意需求。同時，我們在節能、高效以及自動化程度等方面取得多個技術突破，使得公司產品大限度地滿足各行業客戶的多種需求。
牟景實業公司并專業研發生產電線電纜成套設備、插頭插座開關成套設備、電子電器產品安全性能測試、電器附件產品性能及可靠性試驗設備、家用電器產品成套試驗設備等產品性能及可靠性系列檢測設備的開發、研制和生產。并致力于防火檢測和防水檢測設備，從事電子電器防火工程、材料耐火檢測、防水試驗設備檢測和工程、環境試驗設備的研發、生產。提供鋪地材料燃燒性能、建筑材料不燃性能、建筑材料著火性能、防火涂料測試、建筑材料難燃、成束電纜燃燒試驗、電線電纜耐燃性、煙密度測試等多項綜合試驗服務。因為專注所以專業。
公司特色服務：
1、為了保證高品質，我公司具有全套的生產設備，從板金到高溫靜電烤漆全部流程均為自主設計、開發到生產。
2、并為客戶規化實驗室、提供專業的試驗設備、培訓專業實驗室人才以及提供完善的實驗室解決方案。我們可以助您公司從無到有、從有到專業，樹立高品質形象。
3、還可幫客戶代理各種認證如：UL認證、CCC認證、VDE認證等。
4、為增強客戶對我公司的了解和認可：我公司還特別為意向客戶提供全程考察活動相關費用；同時還為客戶提供合作過的代表客戶實驗室的模式，以供您規化實驗室時之參考和借鑒，為此表達我公司的合作誠意。
牟景儀器品質保證、信譽至上，真正做到“進口品質、本土價格、優質服務 ”。
展開
產品說明
符合標準：
GB/T19216.11-2003/IEC60331-11:1999《在火焰條件下電纜和光纜的線路完整性試驗第11部分：試驗裝置—火焰溫度不低于750℃的單獨供火》設計；
完全符合GB/T19216.21-2003/IEC60331-21.1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求—額定電壓0.6/1.0KV及以下電纜》；
GB/T19216.23-2003/IEC60331-23:1999《在火焰條件下電纜和光纜的線路完整性試驗第23部分：試驗步驟和要求—數據電纜》；
GB/T19216.25-2003/IEC60331-25:1999《在火焰條件下電纜和光纜的線路完整性試驗第25部分：試驗步驟和要求—光纜》試驗標準；
同時符合GB/T 19666-2019《阻燃和耐火電線電纜通則》標準
主要技術參數：
-
試驗工位：1工位，每次測一個樣品。
-
試驗品尺寸：長度>1200mm。長度>1500mm。
-
試樣托架L本機總共有個5個托線環，試驗時將試樣放于托線環上，并用兩測夾具夾緊。適用于測試電纜或光纜在不低于750℃的火焰下，供火時是否保持線路完整性。
-
測試壁：墻是由耐熱、阻燃材料組成，并固定在兩條水平的鋼梁上，一條在板的上部，另一條在板的底部。此板約長900mm，寬300 mm，厚9 mm，并且墻的總重（即板加支撐框架）為10 ± 2 kg.。每條鋼梁是長約1m，25mm的方形鋼管。如果需要填充物質，則需將其放置在鋼梁的內部。必須將上部鋼梁固定在板上，以使其上表面和板的上部邊緣平齊。每根鋼梁及板的外邊緣都有一水平孔，其精確位置由特定的支撐襯墊及支撐框架的需求決定。墻由4個橡膠襯套粘結在框架上，襯套直徑約為32mm厚20mm。
-
試驗梯架：由鋼制框架組成，長約1200，高約600mm，總質量約18±1kg。寬約45mm的角鋼或者不銹鋼方管制作。通過4個直徑約為32mm厚20mm的橡膠襯套固定在剛性支架上。
-
震動裝置：震動裝置由一根低碳鋼棒（直徑25mm± 5 %，長600mm± 5 %）。該棒縱切面平行于墻面，高過墻頂部200mm。一個軸將其分為200mm和400mm兩部分，長的部分朝向墻面。相隔30± 2S從60°C從平行位置掉落到墻的中間位置。
-
水噴淋裝置：水噴淋試驗在進行供火加機械沖擊的耐火試驗105min后的試樣上連續進行，噴淋時間為15min，噴淋過程中水流不間斷。在連續水噴淋試驗期間供火和機械沖擊不停止。
-
水噴射裝置：水噴射裝置應符合6.3mm噴嘴試驗的要求，噴射管的噴嘴內徑6.3mm，噴射流量為12.5±0.625L/min，在進水管路中安裝開關閥和液體流量計調節進水流量。噴射角度為與垂線方向45±5°，噴射管噴嘴扣與噴射點的距離為500±25mm。水噴射試驗在進行供火加機械沖擊的耐火試驗105min后的試樣上連續進行，水噴射試驗時間15min，每1min噴射一次，噴射時間5S，共噴射15次。
-
噴燈：本公司自制的文丘里空氣丙烷混合型噴燈一共2個，標稱長度500*寬度15mm、標稱長度500*寬度10mm
-
火焰溫度：450°～950°可調。
-
燃燒氣體：純度達98%的丙烷（客戶自備）。
-
助燃氣體：壓縮空氣。（氣壓需達到1MPA以上）客戶自備。
-
感溫系統：進口不銹鋼K型熱電偶，直徑1.5mm。（材質耐溫1100°以上）。
-
空氣流量：采用轉子流量計，量程為20-200L/min。
-
丙烷流量：采用轉子流量計，量程為5-25L/min。
-
點火裝置：為自動點火。
-
本機設有強力排風系統，當試驗完成后，強力排風扇能在短時間內把箱體的廢氣排干凈。
-
機箱采用雙層隔板結構，中間塞滿高溫隔熱棉，有效降低試驗過程中外壁的溫度<45°
-
電源要求：AC380（±10%）V/50HZ。
-
機器運行功率：1KW。
-
排風系統設于機箱頂部，能有效快速地將廢氣排出，底部設有若干個進氣孔，能保證在試驗過程中箱體內的氧含量，使試驗結果再加精確。
-
正面安裝大門，門上設有鋼化玻璃視窗，能夠隨時觀察試驗情況。試驗過程中，大門為關閉狀態，防止燃燒產生的有害物質污染室內空氣。
-
測溫系統：2條K型熱電偶安裝于噴燈上方70mm水平45mm的左右兩側，兩熱電偶頭部相距250mm。
